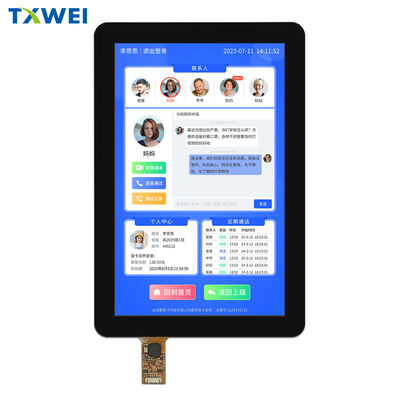

صفحه نمایشگر کنترل از راه دور پهپاد با صفحه لمسی LVDS با دمای وسیع، روشنایی بالا، وضوح 1920*1200، TFT 8 اینچی

محصولات

صفحه نمایشگر کنترل از راه دور پهپاد با صفحه لمسی LVDS با دمای وسیع، روشنایی بالا، وضوح 1920*1200، TFT 8 اینچی

مقدار تولیدی:	1
قیمت:	قابل مذاکره
دوره تحویل:	7-16 روز
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

TXWEI

گواهی

CE FCC ROHS

شماره مدل

TXW800035B1-TY

تعداد پیکسل ها:

1920*1200

جهت مشاهده:

رابط نمایش:

روشنایی:

1000 نیت

منطقه فعال:

172.224 (H) * 107.64 (V)

اندازه طرح کلی:

197.5*132.30*6.85mm

دمای عملیاتی:

-30+85

دمای ذخیره سازی:

-30+85

تعداد پین ها:

45 پین

فناوری لمسی:

ILI2132

رابط لمسی:

یو اس بی

برجسته کردن:

صفحه نمایش LCD TFT 8 اینچی,صفحه نمایش کنترل از راه دور پهپاد با روشنایی بالا,صفحه لمسی LVDS با دمای وسیع

high brightness drone remote screen

LVDS wide temperature touch screen

توضیحات محصول

TXW800035B1-TY — ماژول نمایشگر صنعتی WUXGA 8 اینچی با لمس خازنی G+G

1. نمای کلی محصول

ماژول TXW800035B1-TY یک ماژول نمایشگر TFT LCD 8 اینچی با کارایی بالا است که توسط شرکت فناوری شنزن تیانشیانوی مهندسی شده است. این ماژول برای نسل بعدی برنامه‌های نمایشگر موبایل و تعبیه‌شده طراحی شده است. این ماژول با استفاده از یک ماتریس پیکسل 1920 × 1200 (WUXGA)، وضوح بصری فوق‌العاده‌ای با 16.7 میلیون رنگ ارائه می‌دهد که آن را برای رابط‌های غنی از داده، پخش رسانه با کیفیت بالا و سیستم‌های کنترل لمسی دقیق ایده‌آل می‌سازد. این معماری شامل یک پنل TFT، تراشه درایور، مدار چاپی انعطاف‌پذیر (FPC)، واحد نور پس‌زمینه LED (BL) و پنل لمسی خازنی (CTP) در یک مجموعه فشرده و یکپارچه است که برای ادغام بی‌درنگ بهینه شده است.

2. معماری نمایشگر و عملکرد نوری

در قلب TXW800035B1-TY، ساختار LCD از نوع All O'Clock با حالت نمایش ترانسمیسیو، معمولاً سیاه قرار دارد. این پیکربندی سطوح سیاهی عمیق، نسبت کنتراست بالا و عملکرد کم‌مصرف را تضمین می‌کند که به‌ویژه برای دستگاه‌های قابل حمل با باتری ارزشمند است.

وضوح تصویر: 1920 (H) × 1200 (V) پیکسل — کلاس WUXGA، با تراکم پیکسل 283 PPI برای رندر متن واضح و بازتولید تصویر روان
عمق رنگ: 16.7 میلیون رنگ، قابل انتخاب توسط نرم‌افزار، امکان درجه‌بندی رنگ دقیق و وفاداری عکاسی را فراهم می‌کند
جهت مشاهده: 80 درجه / 80 درجه / 80 درجه / 80 درجه (معمول) — عملکرد زاویه باز متقارن که کیفیت تصویر ثابت را از تقریباً هر جهت تضمین می‌کند
حالت نمایش: ترانسمیسیو، معمولاً سیاه — بهینه شده برای محیط‌های داخلی و نور محیطی کنترل‌شده

3. سیستم نور پس‌زمینه و مهندسی روشنایی

این ماژول از معماری نور پس‌زمینه لبه‌ای استفاده می‌کند که توسط 36 تراشه LED سفید تغذیه می‌شود و برای توزیع یکنواخت روشنایی در کل ناحیه فعال چیده شده‌اند. این طراحی به سطوح روشنایی قابل توجهی دست می‌یابد و در عین حال مدیریت حرارتی را حفظ می‌کند.

روشنایی معمول: 1000 سی‌دی بر متر مربع — کافی برای خوانایی در نور محیط بالا
حداکثر روشنایی: 1200 سی‌دی بر متر مربع — خروجی اوج برای سناریوهای دید بالا
یکنواختی روشنایی: ≥70% (حداقل) — عدم وجود گرادیان‌های قابل درک روشنایی در سطح نمایشگر را تضمین می‌کند
ولتاژ پیشروی LED (VF): 16.8 ولت ~ 19.2 ولت
جریان پیشروی LED (IF): 330 میلی‌آمپر (معمول)، 390 میلی‌آمپر (حداکثر)

ملاحظات عمر LED:
نور پس‌زمینه برای 20,000 ساعت عمر عملیاتی رتبه‌بندی شده است، که به نقطه‌ای اطلاق می‌شود که روشنایی به 50% خروجی اصلی در 55 میلی‌آمپر در هر کانال LED کاهش می‌یابد. عملکرد فراتر از آستانه‌های جریان توصیه شده، کاهش لومن را تسریع می‌کند. طراحان سیستم باید از درایورهای تنظیم‌شده جریان و استراتژی‌های اتلاف حرارت برای به حداکثر رساندن طول عمر نور پس‌زمینه استفاده کنند.

4. فناوری لمسی: معماری خازنی G+G

پنل لمسی یکپارچه از ساختار G+G (شیشه + شیشه) استفاده می‌کند، یک معماری لمسی خازنی ممتاز که لایه سنسور را بین دو زیرلایه شیشه‌ای قرار می‌دهد. این رویکرد دوام برتر، وضوح نوری و دقت لمسی را در مقایسه با جایگزین‌های مبتنی بر فیلم ارائه می‌دهد.

تراشه کنترل‌کننده لمسی: ILI2132 — یک کنترل‌کننده چند لمسی اثبات شده که از تشخیص ژست و الگوریتم‌های پاسخ سریع پشتیبانی می‌کند
ولتاژ عملیاتی: 5 ولت (سازگار با ریل برق USB)
انتقال نور: ≥85% — تضعیف نوری حداقل، روشنایی نمایشگر و دقت رنگ را حفظ می‌کند
سختی سطح: ≥6H — مقاوم در برابر خراش و سایش در استقرار صنعتی و دسترسی عمومی
دمای عملیاتی لمسی: -30 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
دمای ذخیره‌سازی لمسی: -30 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
رطوبت محیطی: 20% ~ 90% RH

پشته G+G با پوشش AF (ضد اثر انگشت) روی لنز پوششی و حکاکی سطح AG (ضد تابش) بیشتر تقویت شده است که بازتاب‌های آینه‌ای را کاهش می‌دهد و زیبایی تمیز را تحت استفاده مداوم حفظ می‌کند.

5. مشخصات الکتریکی و طراحی رابط

TXW800035B1-TY از اتصال رابط دوگانه پشتیبانی می‌کند و داده‌های ویدیویی با سرعت بالا را از سیگنال‌دهی لمسی برای ادغام سیستم بهینه جدا می‌کند.

رابط نمایشگر TFT — LVDS (سیگنال‌دهی دیفرانسیلی ولتاژ پایین):
رابط LVDS 45 پین در VDDIN = 3.3 ولت (معمول) کار می‌کند و جفت‌های داده دیفرانسیلی را برای انتقال ویدیوی قوی و مقاوم در برابر EMI حمل می‌کند. گروه‌های سیگنال کلیدی عبارتند از:

کانال‌های داده LVDS زوج (ELV0P/ELV0N تا ELV3P/ELV3N): 4 جفت داده دیفرانسیلی
کلاک LVDS زوج (ELVCLKP/ELVCLKN): همگام‌سازی کلاک دیفرانسیلی
کانال‌های داده LVDS فرد (OLV0P/OLV0N تا OLV3P/OLV3N): 4 جفت داده دیفرانسیلی
کلاک LVDS فرد (OLVCLKP/OLVCLKN): همگام‌سازی کلاک دیفرانسیلی
ریل‌های برق: پین‌های متعدد VDDIN (41-45) برای توزیع پایدار 3.3 ولت؛ پین‌های اختصاصی VDD_OTP و EEPEN برای پیکربندی کارخانه

رابط لمسی خازنی — پروتکل USB HID:
پنل لمسی از طریق یک رابط USB استاندارد 4 پین ارتباط برقرار می‌کند:

VCC: ورودی برق 5 ولت
DP / DN: خطوط داده USB دیفرانسیلی
GND: زمین مشترک

این معماری لمسی مبتنی بر USB نیاز به مسیریابی اختصاصی I²C GPIO روی پردازنده میزبان را از بین می‌برد، طرح‌بندی PCB را ساده می‌کند و سازگاری پلاگین و پخش را با سیستم‌عامل‌های اصلی امکان‌پذیر می‌سازد.

6. توالی برق و وضعیت‌های سیستم

این ماژول یک طرح مدیریت برق چند دامنه پیچیده با وضعیت‌های عملیاتی متمایز را پیاده‌سازی می‌کند:

حالت سرعت بالا: انتقال کامل داده‌های ویدیویی با حداکثر توان عملیاتی LVDS
وضعیت خاموش نمایشگر: خط لوله ویدیو معلق؛ حداقل نگهداری توان
حالت خواب ورودی (CMD 0x10): خاموش شدن عمیق با نگهداری رجیستر
وضعیت LP11: آماده‌باش کم‌مصرف MIPI (برای انواع کنترل‌کننده سازگار پشتیبانی می‌شود)

الزامات توالی حیاتی عبارتند از:

تثبیت VSP/VSN: زمان‌بندی شیب ≤1 میلی‌ثانیه
ریل‌های درایور گیت VGH/VGL: فعال‌سازی همگام‌سازی شده برای جلوگیری از انحراف آستانه TFT
هم‌ترازی منبع/GIP: اطمینان از شارژ پیکسل سازگار با فریم در دماهای شدید

طراحان سیستم باید از شکل موج‌های توالی برق ارائه شده توسط سازنده پیروی کنند تا از قفل شدن، مصنوعات نمایشگر یا تخریب الکتروشیمیایی طولانی‌مدت جلوگیری شود.

7. مشخصات مکانیکی و دستورالعمل‌های ادغام

TXW800035B1-TY در یک مجموعه مکانیکی با دقت ماشین‌کاری شده با تلرانس‌های دقیق مناسب برای محفظه‌های صنعتی با نصب هم‌سطح بسته‌بندی شده است.

ناحیه فعال LCD (AA): 107.64 میلی‌متر × 172.22 میلی‌متر
ناحیه مشاهده لنز (VA): 108.24 میلی‌متر × 172.82 میلی‌متر
ابعاد خارجی لنز (OD): 132.3 میلی‌متر × 197.5 میلی‌متر (±0.05 میلی‌متر)
ابعاد خارجی LCM: 119.8 میلی‌متر × 181.7 میلی‌متر (±0.2 میلی‌متر)
ضخامت کل ماژول: 6.85 میلی‌متر (±0.3 میلی‌متر) — شامل پشته لمسی G+G، سلول LCD، نور پس‌زمینه و تقویت‌کننده‌های ساختاری
ضخامت لنز پوششی: 0.7 میلی‌متر
ضخامت شیشه سنسور: 0.55 میلی‌متر
تلرانس‌های مشخص نشده: ±0.20 میلی‌متر

توصیه ادغام:
پنجره پنل لمسی باید با بزرگ‌نمایی یک‌طرفه 0.3-0.5 میلی‌متر نسبت به ناحیه فعال LCM برای جبران تلرانس‌های مونتاژ و جلوگیری از سایه‌اندازی لبه نوری طراحی شود.

8. مقاومت محیطی و قابلیت اطمینان

TXW800035B1-TY از طریق یک ماتریس تست قابلیت اطمینان جامع برای استقرار در محیط‌های شدید واجد شرایط است:

دمای عملیاتی: -30 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (LCM و TP)
دمای ذخیره‌سازی: -30 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
تحمل رطوبت: تا 90% RH (غیر متراکم)

تمام مواد و فرآیندها مطابق با دستورالعمل‌های حفاظت محیطی RoHS هستند و انطباق با مقررات جهانی و شیوه‌های تولید پایدار را تضمین می‌کنند.

9. دامنه‌های کاربردی

TXW800035B1-TY از نظر معماری با برنامه‌های تعبیه‌شده ممتاز که نیاز به تجسم با وضوح بالا و تعامل لمسی پاسخگو دارند، هم‌تراز است:

تبلت‌های صنعتی و ترمینال‌های دستی: تحمل دمای گسترده و دوام G+G در برابر ارتعاشات کف کارخانه و چرخه حرارتی مقاومت می‌کنند.
دستگاه‌های پزشکی و بهداشتی: روشنایی بالا و عمق رنگ 16.7 میلیون رنگ از تصویربرداری تشخیصی و رابط‌های نظارت بر بیمار پشتیبانی می‌کنند.
خرده‌فروشی هوشمند و کیوسک‌ها: عملیات سطح AF/AG شفافیت نوری را تحت تعامل مداوم عمومی حفظ می‌کند.
نمایشگرهای نصب شده در خودرو: قابلیت راه‌اندازی سرد -30 درجه سانتی‌گراد و سقف عملیاتی 85 درجه سانتی‌گراد، شرایط شدید کابین خودرو را برآورده می‌کنند.
پلتفرم‌های محاسباتی موبایل: وضوح WUXGA و کارایی LVDS، عملکرد بصری را با محدودیت‌های عمر باتری متعادل می‌کنند.

10. کنترل سند و انطباق

شماره مدل: TXW800035B1-TY
نسخه سند: 2025-03-11
سازنده: شرکت فناوری شنزن تیانشیانوی
تعداد صفحات: 15
استاندارد محیطی: مطابق با RoHS
پارامترهای حیاتی: با ستاره * مشخص شده‌اند؛ پارامترهای CPK در [براکت]؛ ابعاد مرجع در (پرانتز)

برای شماتیک‌های الکتریکی کامل، نمودارهای زمان‌بندی و فایل‌های CAD مکانیکی، مستقیماً با سازنده تماس بگیرید یا قبل از نهایی کردن طرح‌بندی PCB، بسته مشخصات فنی کامل 15 صفحه‌ای را مشورت کنید.
