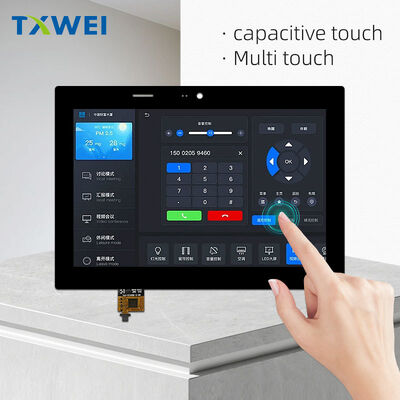

صفحه لمسی 8 اینچ ظرفیت LCD صفحه MIPI رابط 1200 * 1920 نمایش امنیتی ماژول نمایش کنترل نور

محصولات

صفحه لمسی 8 اینچ ظرفیت LCD صفحه MIPI رابط 1200 * 1920 نمایش امنیتی ماژول نمایش کنترل نور

مقدار تولیدی:	1
قیمت:	قابل مذاکره
دوره تحویل:	7-16 روز
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

TXWEI

گواهی

CE FCC ROHS

شماره مدل

TXW800042B0-YLT

تعداد پیکسل ها:

1200*1920

جهت مشاهده:

رابط نمایش:

MIPI 4 خط

روشنایی:

500 نیت

منطقه فعال:

107.64*172.22

اندازه طرح کلی:

137.61*197.06*4.5mm

دمای عملیاتی:

-10+60℃

دمای ذخیره سازی:

-20+70

تعداد پین ها:

31 پین

فناوری لمسی:

رابط لمسی:

Touch IC:

GT1151QM

برجسته کردن:

صفحه LCD لمسی 8 اینچی,ماژول نمایش امنیتی رابط MIPI,صفحه نمایش TFT LCD کنترل نور کارخانه

MIPI interface security display module

TFT LCD plant light control display

توضیحات محصول

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD با CTP یکپارچه

1200 × 1920 · 4-Lane MIPI · 500cd / m2 · 2.80mm LCM · G + G Capacitive Touch · مشاهده همه جهتفلسفه محصول

TXW800042B0-YLT نشان دهنده یک تجدید نظر اساسی از آنچه یک ماژول نمایش می تواند باشد. این فقط یک صفحه نمایش با یک پنل لمسی متصل نیست. این یک سیستم اپتو الکترونیک یکپارچه استو روشنایی طراحی شده به عنوان یک واحد منسجم.

این ماژول به یک تنش طراحی خاص در الکترونیک قابل حمل مدرن می پردازد: درگیری بین افزایش تراکم پیکسل و کاهش ضخامت فیزیکی.کل 85 میلی متر با یکپارچه سازی لمسی، این یک عامل فرم را به دست می آورد که پنج سال پیش غیر عملی بود، در حالی که 2.3 میلیون پیکسل به صورت جداگانه در یک قطب مورب 8.0 اینچی به صورت پرتره ارائه می دهد.

معماری نمایش

پیکسل ماتریس

ماتریس فعال از 1200 ستون و 1920 ردیف ترانزیستورهای فیلم نازک استفاده می کند که هر کدام یک سه بعدی زیر پیکسل نوار عمودی RGB را کنترل می کنند.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.

منطقه فعال 107.64mm × 172.22mm یک نسبت نمای 10:16 را اشغال می کند.یک تصمیم که منعکس کننده استفاده برنامه ریزی شده از ماژول در برنامه های کاربردی مستند محور باشد.، رابط های اسکرول و ابزار حالت پرتره که در آن ارتفاع سلسله مراتب اطلاعات را منتقل می کند.

حالت نوری

به طور معمول کار انتقال سیاه دو مزیت متمایز را ارائه می دهد.سطح جذب نور    از نظر عملکردی یک فیلتر چگالی خنثی    که مصرف انرژی در حالت بیکار را کاهش می دهد و کنتراست را در نور محیط بهبود می بخشددوم، چرخش نوری وابسته به ولتاژ لایه کریستال مایع، یک پاسخ گاما را تولید می کند که بیشتر با درک نور انسانی نسبت به جایگزین های سفید عادی مطابقت دارد.به خصوص در منطقه سایه حیاتی زیر 20 درصد درایو دیجیتال.

ویژگی های مشاهده

تمام تکنولوژی مشاهده ساعت، عدم تقارن جهت را که طراحی های TFT معمولی را محدود می کند از بین می برد.و قطبی کننده دوم   طراحی شده است به گونه ای که مخروط کنتراست قابل قبول به طور یکنواخت در طول 360 درجه از آزیموت گسترش می یابداین امر از طریق توزیع زاویه قبل از خم شدن کنترل شده و هماهنگی کریستال مایع دو دامنه یا چند دامنه به جای انباشت ساده فیلم تعویض به دست می آید.

نتیجه عملی: یک دستگاه نصب شده در یک محیط مشاهده مشترکیا بازی های دستی    رنگ و کنتراست یکسان را بدون در نظر گرفتن موقعیت ناظر ارائه می دهدهیچ تغییر رنگی، هیچ جابجایی گاما، هیچ فروپاشی در نور در زاویه های شیب دار وجود ندارد.

ادغام لمسی

طراحی ساختاری

پنل لمسی ظرفیت دار از معماری G + G (گلاس + شیشه) استفاده می کند: یک لنز پوشش شیشه 1.1mm Panda ، لایه اتصال نوری 0.20mm SCA ، 0.شیشه سنسور 55 میلی متری با الکترودهای ITO یا متال میش الگویی، و لایه SCA 0.20mm دوم که به سطح صفحه نمایش لایه می دهد.

این ساخت ترجیح می دهد دوام و وضوح نوری را بر نازکی مطلق قرار دهد. شیشه پوشش 1.1 میلی متر دارای سختی سطحی ≥7H تحت 750g بار است که برای مقاومت در برابر خراش های کلیدی کافی است.فشار قلملایه های SCA (Solid Clear Adhesive) شکاف های هوا را که باعث انعکاس فرسنل و خطای پارالکس در جایگزین های بسته بندی شده با گاسکت می شوند از بین می برند.

ویژگی های سنسور

کنترلگر GT1151QM از ردیابی همزمان پنج نقطه با حالت دستکش و دست خیس پشتیبانی می کند. اینها ویژگی های بازاریابی نیستند بلکه الزامات مهندسی هستند:پرسنل پزشکی دستگاه ها را با دستکش های لاتکس یا نیتریل استفاده می کنند.؛ اپراتورهای صنعتی با دست های مرطوب یا آلوده کار می کنند؛ کاربران در فضای باز با باران و تهویه مواجه می شوند.

کنترل کننده از طریق I2C در سطوح منطقی 1.8 ولت با قدرت آنالوگ 2.8 ولت جداگانه ارتباط برقرار می کند. گزارش گیری متناوب (CTP_INT pin) هزینه های بالا در پردازنده میزبان را از بین می برد.کاهش مصرف برق سیستم و بهبود تاخیر لمسیک خط تنظیم مجدد اختصاصی (CTP_RST) امکان بازیابی کنترل کننده را بدون راه اندازی مجدد کامل سیستم فراهم می کند.

ادغام نوری

پنل لمسی شامل یک منطقه فیلتر نیمه شفاف سیاه IR با ویژگی های طیف خاص است: انتقال 515٪ در طول موج 550nm قابل مشاهده، > 80٪ انتقال در 850nm مادون قرمز. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

طراحی رابط

اجرای MIPI DSI

رابط MIPI DSI 4 لاین نشان دهنده یک انحراف عمدی از استانداردهای متوازی RGB و LVDS است.هر خط داده به عنوان یک جفت کاملاً تفاوتی کار می کند (D0P/D0N تا D3P/D3N) با یک جفت ساعت اختصاصی (CLKP/CLKN)این معماری، رد سر و صدای حالت مشترک را فراهم می کند و عملکرد قابل اعتماد را در محیط های الکترومغناطیسی خصمانه امکان پذیر می کند: در نزدیکی فرستنده های سلولی، منبع برق سوئیچو محرک های موتور.

پروتکل سریال تعداد پین ها را به ۳۱ عدد کاهش می دهد که شامل قدرت، زمین و نور پس زمینه است در مقایسه با ۴۰+ برای جایگزین های موازی. این کاهش به طور مستقیم به کانکتورهای کوچکتر ترجمه می شود،هدایت PCB ساده تربرای دستگاه های قابل حمل که در آن هر میلی گرم و میلی متر مکعب هزینه طراحی را به همراه دارد، این صرفه جویی ها بی اهمیت نیستند.

سازمان پین

FPC ۳۱ پین، سیگنال های مربوط به عملکرد را با بازگشت های متناوب به زمین گروه بندی می کند:

پین های 1 √3: LEDA (آنود روشنایی پشتی، سه بار اضافی)
پین ۵۸: LEDK (کاتود روشنایی پس زمینه، بازگشت چهارگانه)
پین های 11-12: D2P/D2N (خط داده های MIPI 2)
پین های 14-15: D1P/D1N (خط داده های MIPI 1)
پین های 17-18: CLKP/CLKN (ساعت MIPI)
پین های 2021: D0P/D0N (خط داده های MIPI 0)
پین های 2324: D3P/D3N (خط داده های MIPI 3)

پین های زمین در 9، 10، 13، 16، 19، 22، 25، 28 مسیر بازگشت و محافظ بین جفت های فرقی با سرعت بالا را فراهم می کنند.26) موقعیت های ذخیره برای گسترش آینده رابط یا دسترسی آزمایش.

معماری قدرت

ریل های ولتاژ

این ماژول نیاز به سه حوزه تامین متمایز دارد:

IOVCC (1.65 ولت ️ 3.3 ولت):منبع منطقی I / O با سازگاری گسترده. حداقل 1.65V امکان اتصال مستقیم به SoC های کم ولتاژ مدرن را فراهم می کند؛ حداکثر 3.3V خانواده های منطق 3.3V قدیمی را بدون انتقال سطح فراهم می کند.

VDD (2.8 ولت ️ 3.3 ولت):ورودی اصلی کنورتر DC / DC. پمپ شارژ داخلی تمام ولتاژ های خاص TFT را از این ریل تک تولید می کند   VGH (~ 18V ، دروازه ON) ، VGL (~ 8V ، دروازه OFF) ، VSP / VSN (مرجع آنالوگ) ،و VCOM (الکترود مشترک).

CTP_VDD (2.8V):تغذیه آنالوگ کنترل کننده لمسی اختصاصی، جدا از قدرت نمایش برای جلوگیری از تغییر اتصال سر و صدا به کانال های سنجش ظرفیت.

الزامات توالی

IC درایور HX8279D دنباله بندی سختگیرانه قدرت را برای جلوگیری از قفل کردن و اطمینان از ابتدای قابل اعتماد اعمال می کند:

افزایش VDD به آستانه عملیاتی
RESETB ادعا می کند که برای حداقل مدت زمان مشخص شده کم است.
VGL قبل از VGH تولید می کند (حفظ دیود Schottky بین VGL و GND از فعال شدن SCR انگل در هنگام VDD و VSP به طور همزمان جلوگیری می کند)
رامپ های VGH پس از ثبات VGL
رابط MIPI وارد حالت سرعت بالا می شود، کدهای ابتدایی را دریافت می کند
GOA MUX و ثبت زمان در عرض 50ms از راه اندازی مجدد
نمایش خروجی فعال می کند، ارائه فریم اول با گاما پیش فرض کارخانه

تسلسل خاموش کردن برق این ترتیب را معکوس می کند، با STBYB که خاموش شدن کنترل شده را تحریک می کند. دستگاه حالت داخلی تسلسل ریل را به صورت مستقل مدیریت می کند،کاهش پیچیدگی مدیریت انرژی خارجی.

سیستم روشنایی

آرایه LED

بیست و هفت ال ای دی سفید در پیکربندی نوردهی لبه ای نوردهی یکنواخت را در سراسر منطقه فعال 107.64 میلی متر × 172.22 میلی متر فراهم می کند. این آرایه با 8.4V9 کار می کند.ولتاژ 6 ولت جلو با جریان معمولی 225mA، تولید 500 cd / m2 روشنایی از طریق صفحه نمایش و استیک لمسی.

روش روشنایی لبه ای LED ها در امتداد یک یا چند لبه پنل قرار دارند، نور توسط یک حفره بازتابی هدایت می شود و از طریق یک فیلم پخش کننده استخراج می شود.ضخامت 80mm LCM که روشنایی مستقیم نمی تواندمبادله روشنایی مطلق است: 500 cd / m2 برای استفاده داخلی و متوسط در فضای باز کافی است اما نیاز به بهبود برای خوانایی مستقیم نور خورشید دارد.

ویژگی های طول عمر

طول عمر LED در 30،000 ساعت در 50٪ از روشنایی اولیه مشخص شده است، که در 32mA در هر LED اندازه گیری شده است.این معیاری نشان دهنده تخریب دنیای واقعی است نه شکست فاجعه بار، نشان دهنده نشانه ای از پایان عمر به جای تاریکی ناگهانی است.

مشخصات به طور صریح هشدار می دهد که جریان عملیاتی بالاتر از 37mA در هر LED تخریب را تسریع می کند. این شفافیت طراحی حرارتی و الکتریکی آگاه را امکان پذیر می کند:مقررات فعلی را اجرا کنید، خنک کننده گرما مناسب، و شاید مهمتر از همه، کنترل روشنایی تنظیم شده توسط کاربر که به طور پیش فرض به سطوح متوسط به جای حداکثر خروجی است.

مدارک زیست محیطی

شش آزمون واجد شرایطی انعطاف پذیری زیست محیطی را تایید می کنند:

نگهداری در دمای بالا (+70°C، 96 ساعت):ثبات مواد و یکپارچگی مهر و موم تحت فشار حرارتی بدون کار الکتریکی را تایید می کند.یا تخریب صفحه نمایش.

نگهداری در دمای پایین (-20°C، 96 ساعت):قابلیت شروع سرد و انعطاف پذیری مواد را تضمین می کند. نمایشگرهای استاندارد در این دمای افزایش لزوم کریستال مایع و زمان واکنش سقوط را تجربه می کنند.این ماژول آماده ی عملیاتی را حفظ می کند.

عملکرد در دمای بالا (+60°C، 96 ساعت):عملکرد الکتریکی کامل در حداکثر دمای نامگذاری شده. صفحه نمایش باید تمام پارامترهای عملکردی را بدون فرار حرارتی، تغییر رنگ یا تخریب زودرس LED حفظ کند.نشت کریستال مایع تحت فشار حرارتی عملیاتی باعث شکست خودکار می شود..

کار در دمای پایین (-10°C، 96 ساعت):بررسی عملکرد در زمان واقعی در محیط های سرد. حباب های دمای پایین که ناشی از انقباض حرارتی تفاوتی بین زیربناهای شیشه ای و پر کردن کریستال مایع است، به شدت ممنوع است.گشایش مهر آخر و اثرات رنگین کمان فریم نیز ممنوع است..

نگهداری در دمای بالا/رطوبت بالا (50°C، 90%RH، 96 ساعت):سرعت ورودی رطوبت و مکانیسم های خوردگی را افزایش می دهد. ماژول باید یکپارچگی مهر و عایق الکتریکی را در محیط های گرمسیری یا انبار کنترل نشده حفظ کند.

چرخه شوک حرارتی (10 چرخه، -10°C تا +60°C، 30 دقیقه توقف):عدم تطابق ضریب انبساط حرارتی بین شیشه، فلز، پلیمر و مواد چسبنده را نشان می دهد. اثرات رنگین کمان فریم و شکست مهر معیارهای رد اتوماتیک هستند.

ادغام مکانیکی

ابعاد ماژول

اندازه LCM 114.60mm × 184.10mm × 2.80mm است. با یکپارچه سازی لمسی، ضخامت کل به 4.85mm ± 0.2mm افزایش می یابد. پنل لمسی منطقه فعال صفحه نمایش را تقریباً 0.4 میلی متر در هر طرف ¥ 108.44mm × 173.02mm ناحیه قابل مشاهده در مقابل 107.64mm × 172.22mm نمایش منطقه فعال

ویژگی های شیشه پوشش

لنز پوشش شیشه 1.1mm Panda شامل:

پوشش AF (ضد اثر انگشت): درمان سطح اولئوفوبیک که باعث کاهش دید لکه ها و فرکانس تمیز کردن می شود
حاشیه چاپی سیاه: پنهان کردن خطوط چسب، رد های سنسور و قطعات لبه از دید کاربر
منطقه نیمه شفاف IR: همانطور که در بخش یکپارچه سازی لمسی توضیح داده شده است
فیلم محافظ: در طول تولید اعمال می شود، قبل از مونتاژ نهایی توسط یکپارچه برداشته می شود

طراحی FPC

صفحه نمایش FPC از لبه پایین با پچ 0.50mm، 31 موقعیت، سازگار با اتصال FH26-31S-0.3SHW ((10) یا معادل آن خارج می شود.رابط FPC به طور جداگانه با 8 موقعیت برای رابط I2C خارج می شودهر دو FPC شامل فیلم محافظ الکترومغناطیسی در هر دو سطح برای جلوگیری از سیگنال های MIPI با سرعت بالا از اتصال به کانال های حسگر لمسی ظرفیت است.

یک صفحه تقویت فولادی (0.2 میلی متر ضخامت) پشتیبانی مکانیکی و زمین گیری الکتریکی در منطقه اتصال را فراهم می کند.CTP FPC شامل یک برگه کششی برای حذف فیلم محافظتی است. یک جزئیات کوچک که از باقی مانده چسب و آلودگی در طول مونتاژ جلوگیری می کند.

درخواست ها

ابزار پزشکی

عمق رنگ 16.7M، کالیبراسیون گاما پایدار از OTP و لمس سازگار با دستکش، الزامات مانیتورهای بیمار، سونوگرافی قابل حمل و ابزارهای تشخیصی دستی را برآورده می کند.جهت گیری پرتره مناسب نشان می دهد گرایش نشانه های حیاتی و بررسی طولی داده های بیمار.

رابط صنعتی انسان-ماشین

عملکرد در دمای وسیع (-10 ° C تا + 60 ° C) ، ایمنی EMI قوی از طریق سیگنال های تفاوتی MIPI و سختی سطح 7H به واقعیت های طبقه کارخانه پاسخ می دهد.صفحه نمایش قابلیت خواندن را از طریق شیشه پوشش محافظ در شرایط نور محیط بالا حفظ می کند.

بازی های قابل حمل و سرگرمی

تراکم پیکسل بالا و زمان پاسخ سریع تجربیات عمیق را ایجاد می کند. پروفایل باریک طراحی ارگونومیکی را که دست ها را در جلسات طولانی خسته نمی کند، امکان پذیر می کند.مشاهده همه جهت از سناریوهای چند نفره با دستگاه های مشترک پشتیبانی می کند.

فضای داخلی خودرو

جهت گیری پرتره با صفحه نمایش اطلاعات کنسول مرکزی و سرگرمی صندلی عقب مطابقت دارد. درجه حرارت گسترده ای که شرایط حرارتی کابین را از پارکینگ بیابان تا شروع سرد قطب شمال پاسخ می دهد.سازگاری MIPI ادغام را با پردازنده های مدرن اطلاعات و سرگرمی خودرو ساده می کند.
