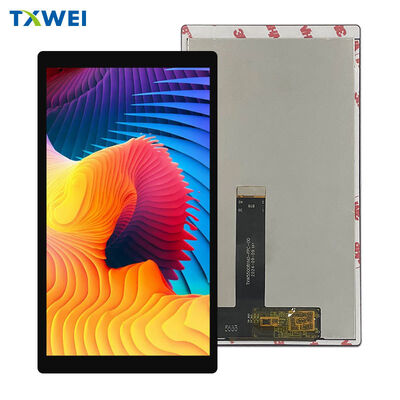

صفحه نمایش IPS تمام نما 5.5 اینچی MIPI LCD با رزولوشن 1080*1920 صفحه نمایش لمسی خازنی

مقدار تولیدی:	1
بسته بندی استاندارد:	مقوا
دوره تحویل:	16
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

گوانگدونگ، چین

نام تجاری

TXWEI

گواهی

CE ROHS FCC

شماره مدل

TXW550076N0-CTP

نوع LCD:

به طور معمول سیاه

Pixel Pitch (W*H):

0.06345

اندازه:

منطقه فعال:

68.04 (H) * 120.96 (V)

تعداد پیکسل ها:

1080*3RGB(H)X1920(V)

جهت مشاهده:

تمام ساعت

درجه لومن:

700cd/m²

برجسته کردن:

صفحه نمایش LCD IPS 5.5 اینچی,صفحه نمایش لمسی LCD MIPI با رزولوشن 1080x1920,صفحه نمایش لمسی خازنی TFT

MIPI LCD touch screen 1080x1920

capacitive touch screen TFT display

توضیحات محصول

TXW550076N0-CTP

صفحه نمایش 5.5 اینچی FHD IPS + لمس خازنی پیش‌بینی شده

وضوح Full HD. دقت لمس صنعتی. آماده برای ادغام.

عملکرد بصری

وضوح Full HD 1080 × 1920 — تراکم پیکسل 400 PPI از آستانه دید چشم انسان در فواصل دید معمولی فراتر می‌رود. پیکسل‌های منفرد ناپدید می‌شوند. متن با وضوح بالا رندر می‌شود. آیکون‌ها حتی در صورت کوچک شدن نیز واضح باقی می‌مانند.

فناوری IPS مصالحه زاویه دید را از بین می‌برد. صفحه نمایش را از بالا، پایین یا زوایای جانبی شدید بدون وارونگی رنگ یا افت کنتراست بخوانید. برای دستگاه‌های دستی که در حین استفاده واقعی کج و می‌چرخند، حیاتی است.

16.7 میلیون رنگ از طریق عمق قابل انتخاب نرم‌افزار. گرادیان‌های نرم در تصویربرداری پزشکی. رنگ‌های برند دقیق در رابط‌های مصرف‌کننده. جزئیات سایه ظریف در تجسم صنعتی.

ناحیه فعال: 68.53 میلی‌متر × 121.82 میلی‌متر
هندسه پیکسل: نوار RGB، گام 0.06345 میلی‌متر
حالت نمایش: معمولاً سیاه — سیاه‌های عمیق، نسبت کنتراست بالا

رابط لمسی: خازنی پیش‌بینی شده

لمس چندگانه 10 نقطه‌ای تشخیص. برای زوم کردن نیشگون بگیرید. عملیات دو دستی. ورودی‌های ژست پیچیده. کنترلر نقاط تماس همزمان را بدون سردرگمی یا شبح‌زنی ردیابی می‌کند.

ارتباط I2C به پردازنده میزبان. خطوط CTP_SDA و CTP_SCL داده‌های مختصات لمسی را با سرعت باس استاندارد حمل می‌کنند. نیازی به کنترلر USB اختصاصی نیست. بدون دردسر نصب درایور در ساختارهای لینوکس یا اندروید تعبیه شده.

کنترل بازنشانی سخت‌افزار از طریق پین CTP_RST. کالیبراسیون مجدد را پس از رویدادهای برق اجباری کنید. از رویدادهای تخلیه الکترواستاتیک بدون راه‌اندازی مجدد کامل سیستم بازیابی کنید.

معماری مبتنی بر وقفه از طریق پین CTP_INT. رویدادهای لمسی باعث اطلاع‌رسانی فوری میزبان می‌شوند. بدون سربار نظرسنجی. استفاده کمتر از CPU. پاسخ سریع‌تر به ورودی کاربر.

سختی سطح شیشه پوشش: حداقل 6H — در برابر خراش‌های کلیدها، ابزارها و زباله‌های صنعتی مقاومت می‌کند. عملیات سطح، احساس لغزش را در طول عمر محصول حفظ می‌کند.

معماری سیگنال: MIPI DSI

سیستم‌های تعبیه شده مدرن بر روی MIPI اجرا می‌شوند. این ماژول به صورت بومی صحبت می‌کند.

چهار خط داده: D0N/D0P تا D3N/D3P داده‌های پیکسل دیفرانسیلی با سرعت بالا را حمل می‌کنند. انتقال انفجاری با سرعت تا 1 گیگابیت بر ثانیه در هر خط. پهنای باند کافی برای نرخ تازه‌سازی 120 هرتز در وضوح Full HD با فضای اضافی برای سربار.

جفت ساعت اختصاصی: CLKN/CLKP مرجع زمان‌بندی تمیز را فراهم می‌کند. معماری همگام‌سازی منبع، نگرانی‌های انحراف در مسیرهای PCB را از بین می‌برد.

پشتیبانی از حالت کم مصرف. حالت‌های LP-11، LP-00 و LP-10 برای دوره‌های بیکار. مصرف برق را هنگام ثابت بودن محتوای صفحه نمایش کاهش دهید. عمر باتری را در برنامه‌های قابل حمل افزایش دهید.

همگام‌سازی اثر پارگی از طریق پین TE. به‌روزرسانی‌های قفل شده با فریم، پارگی بصری را در پخش ویدئو و برنامه‌های نمایشگر دوربین حذف می‌کنند. برای رابط‌های تصویربرداری حرفه‌ای و کنترل بی‌درنگ ضروری است.

سیستم برق

ریل‌های آنالوگ دوگانه: VSP در +5.7 ولت (محدوده +4.8 ولت تا +6.0 ولت) و VSN در -5.7 ولت (محدوده -6.0 ولت تا -4.8 ولت) درایور منبع TFT و مدارهای مرجع گاما را تامین می‌کنند. تنظیم خارجی مورد نیاز است — تبدیل DC-DC روی ماژول پیاده‌سازی نشده است.

ولتاژ ورودی/خروجی: 1.8 ولت اسمی (1.8 ولت تا 3.3 ولت قابل تحمل) برای سطوح منطقی MIPI. رابط مستقیم با پردازنده‌های برنامه مدرن بدون ترجمه سطح.

برق نور پس‌زمینه: 18 LED سفید در پیکربندی سری. ولتاژ رو به جلو 16.8 ولت تا 19.2 ولت در 60 میلی‌آمپر معمول. کنترل کم‌نور PWM از طریق پین PWM اختصاصی. محدوده روشنایی 0٪ تا 100٪ بدون تغییر دمای رنگ.

توالی برق اجباری است. VDD1 قبل از VSP و VSN پایدار باشد. حداقل تاخیر 10 میلی‌ثانیه بین فعال‌سازی ریل‌ها. تثبیت VSN 12 میلی‌ثانیه قبل از انتشار RESX. نقض خطر قفل شدن یا مقداردهی اولیه ناقص را دارد.

مهندسی روشنایی

معماری LED با نور لبه با 18 منتشر کننده. نور از لبه ماژول تزریق شده، از طریق صفحه راهنمای نور دقیق در قطر 5.5 اینچ توزیع می‌شود. بدون نقاط داغ. بدون کم‌نور شدن لبه. روشنایی یکنواخت از گوشه به گوشه.

روشنایی معمول 700 سی‌دی/متر مربع با پشته LCD و CTP. قابل خواندن در نور دفتر. در شرایط سایه‌دار در فضای باز قابل استفاده است. کم‌نور شدن PWM بدون حداقل روشنایی کف، برای سازگاری با اتاق تاریک مقیاس می‌شود.

عمر LED 30,000 ساعت تا 50٪ خروجی اولیه در 20 میلی‌آمپر در هر منتشر کننده. برای مدیریت حرارتی تا حداکثر 60 میلی‌آمپر کاهش یابد. جریان درایو محافظه‌کارانه، فاصله سرویس را افزایش می‌دهد. نگهداری کاهش یافته برای برنامه‌های صنعتی همیشه روشن.

حداقل یکنواختی 85٪ در سراسر ناحیه فعال. اندازه‌گیری شده در شبکه 9 نقطه‌ای طبق استاندارد صنعتی. بدون باندینگ قابل مشاهده یا گرادیان در میدان‌های رنگ جامد.

ادغام مکانیکی

ابعاد ماژول LCD: 70.53 میلی‌متر × 127.28 میلی‌متر × 1.68 میلی‌متر

پشته ترکیبی LCD + CTP: 72.52 میلی‌متر × 132.90 میلی‌متر × 2.56 میلی‌متر

ضخامت کل 2.56 میلی‌متر شامل صفحه نمایش، سنسور لمسی، شیشه پوشش و تمام لایه‌های لمینیت است. بدون برد کنترلر خارجی. بدون لایه لمسی جداگانه برای تراز کردن در حین مونتاژ.

دم FPC از لبه کوتاه امتداد می‌یابد با کانکتور 40 پین با گام 0.5 میلی‌متر. شعاع خمش مشخص شده برای تا شدن در محفظه‌های فشرده. از طریق مکانیزم‌های لولا مسیریابی کنید. از طریق کانال‌های شاسی باریک عبور دهید.

لبه شیشه پوشش فراتر از ناحیه فعال LCD، سطح آب‌بندی را برای ادغام واشر فراهم می‌کند. رتبه‌بندی محفظه IP54 و IP65 با طراحی مکانیکی مناسب قابل دستیابی است.

معماری درایور: HX83112-A

درایور منبع 1080 کاناله — یک خروجی در هر ستون زیرپیکسل RGB
درایور گیت 1920 کاناله — یک خروجی در هر خط اسکن افقی
تصحیح گاما روی تراشه — 64 مرحله‌ای قابل برنامه‌ریزی برای هر کانال رنگ. برای تنوع پنل به پنل کالیبره کنید. چندین صفحه نمایش را در پیکربندی‌های کاشی‌کاری شده مطابقت دهید.

تولید ولتاژ مقیاس خاکستری داخلی از ورودی‌های VSP/VSN. بدون نردبان مقاومت خارجی. بدون نیاز به مراجع ولتاژ دقیق.

پشتیبانی از حالت خواب. مصرف جریان آماده به کار عمیق کمتر از نرخ خود تخلیه سلول‌های معمولی لیتیوم یون. بیدار شدن در کمتر از 5 میلی‌ثانیه تا تصویر کامل. بیدار شدن 120 میلی‌ثانیه از بازنشانی نرم‌افزار با بارگذاری مجدد کامل رجیستر.

ذخیره‌سازی EEPROM داده‌های کالیبراسیون کارخانه. تنظیم VCOM. منحنی‌های گاما. پیش‌فرض‌های روشن شدن به طور خودکار بارگیری می‌شوند. بدون نیاز به پیکربندی میزبان برای عملکرد اساسی.

پروتکل زمان‌بندی و کنترل

پارامترهای زمان‌بندی عمودی
دوره فریم کل: 2520 خط معمول
خطوط قابل مشاهده: 1920 فعال
پورت جلو: حداقل 32 خط (بسته به کنترلر لمسی)
پورت عقب: قابل برنامه‌ریزی برای مطابقت با الزامات پنل
نرخ تازه‌سازی: حداکثر 120 هرتز در وضوح کاهش یافته، 60 هرتز در Full HD

پارامترهای زمان‌بندی افقی
دوره خط با فرکانس PCLK مقیاس می‌شود
پنجره داده معتبر در مرکز دوره خط قرار دارد
بسته‌های خالی سربار بسته‌های DSI و جاسازی دستورات را حمل می‌کنند

توالی بازنشانی نرم‌افزار: دستور 01h بارگذاری مجدد رجیستر را آغاز می‌کند. تاخیر 5 میلی‌ثانیه قبل از دستورات بعدی. تاخیر 120 میلی‌ثانیه قبل از خروج از خواب در صورت صدور بازنشانی در حین نمایش فعال. میزبان باید PCLK/HSYNC/VSYNC/DE را برای دو فریم کامل پس از دستور بازنشانی ادامه دهد.

صلاحیت زیست محیطی

دمای عملیاتی: -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد با عملکرد لمسی
دمای ذخیره‌سازی: -30 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد بدون برق
محدوده رطوبت: 20٪ تا 90٪ RH غیر متراکم

قابلیت شروع سرد در دمای -20 درجه سانتی‌گراد تایید شده است. ویسکوزیته کریستال مایع در محدوده عملیاتی باقی می‌ماند. هیچ چسبندگی موقت تصویر یا افت زمان پاسخ در دماهای شدید وجود ندارد.

ماتریس تست قابلیت اطمینان:

ذخیره‌سازی در دمای بالا — 96 ساعت در دمای +70 درجه سانتی‌گراد
ذخیره‌سازی در دمای پایین — 96 ساعت در دمای -30 درجه سانتی‌گراد
عملیات در دمای بالا — 96 ساعت در دمای +60 درجه سانتی‌گراد با برق
عملیات در دمای پایین — 96 ساعت در دمای -20 درجه سانتی‌گراد با برق
ذخیره‌سازی رطوبت — 96 ساعت در دمای 50 درجه سانتی‌گراد / 90٪ RH
شوک حرارتی — 10 چرخه، -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد، 30 دقیقه اقامت

هیچ خرابی عملکردی. هیچ پیکسل گمشده‌ای. هیچ نشتی کریستال مایع. هیچ تخریب مهر و موم. هیچ انحراف حساسیت لمسی فراتر از مشخصات.

پشتیبانی از ادغام

کیت ارزیابی موجود است — برد درایور با پل HDMI به MIPI، برد جداکننده کنترلر لمسی و منبع تغذیه قابل تنظیم. زمان‌بندی را تأیید کنید، پاسخ لمسی را آزمایش کنید، مصرف برق را بدون توسعه سخت‌افزار سفارشی اندازه‌گیری کنید.

نمونه‌های مکانیکی — واحدهای غیر کاربردی با ابعاد، وزن و موقعیت کانکتور یکسان. تناسب در محفظه‌های تولید را تأیید کنید. وسایل مونتاژ بسازید. مسیریابی کابل را قبل از خرید صفحه نمایش توسعه دهید.

گزارش‌های اندازه‌گیری نوری — روشنایی، یکنواختی، گستره رنگ و نسبت کنتراست قابل ردیابی به ابزارهای استاندارد NIST. همراه با نمونه‌ها. بر اساس دسته تولید در صورت درخواست به‌روزرسانی می‌شود.

دسترسی مهندسی برنامه — مشاوره مستقیم با متخصصان صفحه نمایش برای بررسی توالی برق، کاهش EMI، تنظیم لمسی و مشخصات شیشه پوشش سفارشی.
