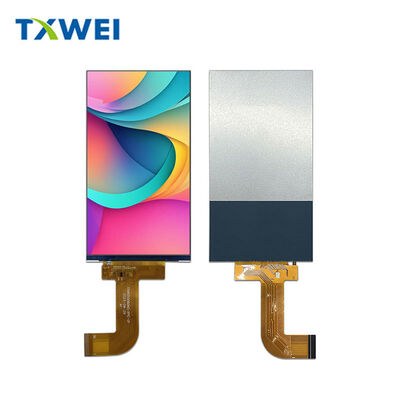

صفحه نمایش IPS تمام نما 5.5 اینچی MIPI LCD با رزولوشن 720*1280

مقدار تولیدی:	مذاکره کنید
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

گوانگدونگ، چین

نام تجاری

TXWEI

گواهی

CE ROHS FCC

شماره مدل

TXW550060N0

رابط LCM:

رابط MIPI

تعداد پین های Lcm:

30pin

ولتاژ نور پس زمینه:

18 ولت

دمای ذخیره سازی:

-30+80 درجه سانتیگراد

درجه لومن:

1000 سی دی در متر مربع

تعداد پیکسل ها:

720*1280

عنصر درایو:

ماتریس فعال TFT

Pixel Pitch (W*H):

0.00945 ((H) *0.0945 ((V)

برجسته کردن:

صفحه نمایش LCD MIPI IPS 5.5 اینچی,ماژول نمایش LCD 720X1280 TFT,صفحه نمایش LCD تمام نما

720x1280 TFT LCD display module

full view display LCD screen

توضیحات محصول

TXW550060N0

5.5" ماژول نمایش صنعتی IPS

اپتیک دقیق، استقامت صنعتی، ادغام تمیز.

عملکرد بصری

720 × RGB × 1280رزولوشن اصلي294 PPIهر عنصری که با وضوح واضح ارائه شده از متن خوب تا موج های پیچیده.

تکنولوژی IPSتحویل می دهدآزادی زاویه دید کامل. هیچ تغییر رنگ در زاویه های شیب دار. هیچ تضاد در هنگام مشاهده از پایین یا از طرف.پانل عملکرد یکسان است که آیا افقی در یک ابزار دسکتاپ نصب شده و یا عمودی در یک اسکنر دستی.

16.7 میلیون رنگاز طریق کالیبراسیون نرم افزار انتخاب می شود. شیب های صاف. رنگ های دقیق پوست در تصویربرداری پزشکی. کد رنگ دقیق در برنامه های صنعتی HMI.

منطقه فعال:68.04 mm × 120.96 mm
هندسه پیکسل:نوار RGB، 0.0945 میلی متر × 0.0945 میلی متر
حالت نمایش:معمولا سیاه   سیاه عمیق، کنتراست بالا

پایداری زیست محیطی

نمایشگاه های صنعتی در دفاتر کنترل شده با آب و هوا زندگی نمی کنند این یکی برای واقعیت ساخته شده است

دمای کار:-20°C تا +60°C
طبقه های ذخیره سازی سرد در مراکز لجستیک، داشبورد های خودرو در گرما بیابان، ماژول مشخصات کامل نوری و الکتریکی را در کل طول مدت حفظ می کند.

دمای نگهداری:-30°C تا +80°C
انبارگري گسترده تر، عبور از اقليم هاي سخت، زنده ماندن بدون برق بدون از هم پاشي، تخریب مهر و موم و يا آسيب رساندن به بلور مايع

تحمل رطوبت:تا 90٪ RH
تاسيسات ساحلي، تاسيسات توليد غذاها، بخش هاي تجهیزات پاک کننده بخار، الکترونيک هاي داخلي محافظت مي شوند.

رابط سیگنال: MIPI DSI

سیستم های جاسازی شده مدرن نیاز به سرعت و سادگی دارند.۴ خط MIPI DSIرابط هر دو را ارائه می دهد.

جفت داده های دیفرانسیل:D0N/D0P از طریق D3N/D3P   چهار خط مستقل با سرعت بالا برای انتقال سریع داده های پیکسل
ساعت فرقي:CLKN/CLKP ️ مرجع زمان بندی اختصاصی
سیگنال های کنترل:RST (reset سخت افزاری، فعال پایین) ، TE (تسلسل فریم اثر) ، LCD_ID (شناختی ماژول)

ریل های برق:
VDD_3.3V برای هسته منطقی
IOV_1.8V برای I/O رابط
هواپیمای GND برای مسیرهای بازگشت پاک

۳۰ پین کل. کانکتور فشرده FPC. طرح PCB مستقیم. تداخل الکترومغناطیسی کاهش یافته در مقایسه با جایگزین های RGB موازی. طول ردیاب کوتاه تر. الزامات محافظ ساده تر.

سیستم روشنایی

درچراغ LED پشت پرده روشناستفاده15 تابش کننده سفیددر پیکربندی الکتریکی سری.

مشخصات الکتریکی:
ولتاژ جلو: 16.8V تا 18.6V
جریان معمولی: 100mA
در این حالت، در صورت استفاده از یک دستگاه LED، باید به اندازه کافی از آن استفاده شود تا از آن استفاده شود.

خروجی نوری:
نور معمولی: 1050 cd/m2 با LCD
یکنواخت: در سراسر منطقه فعال سازگار است، بدون کم شدن لبه یا سقوط گوشه

طول عمر:
️20طول عمر نامی 1000 ساعتتا 50 درصد روشنایی اولیه (در 20mA در هر LED)
سالهای کار مستمر در کاربردهای صنعتی همیشه فعال
کاهش چرخه های نگهداری. کاهش کل هزینه مالکیت.

طراحی مکانیکی

پوشش ماژول:70.34 mm × 128.10 mm × 1.62 mm

در1ضخامت.62 میلی مترشامل تمام لایه های نوری، IC درایور، و مجموعه نور پس زمینه است. هیچ صفحه درایور خارجی نیست. هیچ ماژول اینورتر جداگانه ای وجود ندارد. همه چیز در یک مجموعه نازک واحد ادغام شده است.

دم FPCاز لبه صفحه نمایش برای ادغام مکانیکی انعطاف پذیر گسترش می یابد. مسیر از طریق پیچ ها. دور قطعات داخلی تاپیک از طریق بازیهای باریک شاسی.طراحی مکانیکی با محدودیت های طراحی صنعتی شما سازگار است نه برعکس.

ملاحظات نصب:
مناطق مرزی غیرفعال برای نگه داشتن چسب یا فریز
️ محیط سازگار با مهر و موم برای محفظه های دارای درجه IP
نقاط اتصال زمینی برای انطباق EMI

معماری راننده: ILI9881C

درILI9881Cدرایور تک تراشه تمام توابع کنترل صفحه نمایش را ادغام می کند.

درایور منبع:720 کانال یک کانال در هر ستون زیر پیکسل RGB
راننده دروازه:1280 کانال   یک کانال در هر خط اسکن افقی
کنورتر DC-DC:تولید در تراشه AVDD، AVEE و دیگر ولتاژ های تعصب داخلی از یک ورودی 3.3V
اصلاح گاما:برنامه نویسی ۶۴ مرحله ای در هر کانال رنگی
مدیریت انرژی:حالت خواب، حالت آماده نشدن عمیق و حالت فعال با انتقال زیر میلی ثانیه ای

ذخیره سازی پیکربندی:EEPROM داخلی کالیبراسیون کارخانه، تنظیمات VCOM و پیش فرض های قدرت را حفظ می کند. هیچ پیکربندی خارجی پس از ادغام اولیه مورد نیاز نیست.

زمان بندی و کنترل

توالی تنظیم مجدد:
حداقل پهنای پالس: 10 میکرو ثانیه
زمان لغو تنظیم مجدد: 5 میلی ثانیه (استاندارد wake) ، 120 میلی ثانیه (بارگیری مجدد ثبت کامل از EEPROM)
- تاخیر اجباری 5 میلی ثانیه قبل از اولین فرمان پس از رها کردن تنظیم مجدد

توالی قدرت:
️ VDDI ( ولتاژ I/O) ثابت قبل از VCI (قوه آنالوگ)
دو ريل قبل از اعلام RESX ثابت است
حالت LP-11 در خط های MIPI در هنگام قدرت


خروجی اثر پاره شدن:
️ پین TE همگام سازی مرز فریم را فراهم می کند
از بین بردن اشک های بصری در سناریوهای به روزرسانی جزئی
️ ضروری برای برنامه های دوربین و اسیلوسکوپ در زمان واقعی

بررسی قابلیت اطمینان

هر دسته تولید از غربالگری فشارهای زیست محیطی برخوردار است.

نگهداری در دمای بالا:96 ساعت در +80 °C       تایید سلامت مهر و موم، چسبندگی قطبی کننده و ثبات مواد
نگهداری در دمای پایین:96 ساعت در -30 °C    تایید قابلیت شروع سرد و مقاومت در برابر شوک حرارتی
کار با دمای بالا:96 ساعت در 60 درجه سانتیگراد با انرژی   تمرینات راننده IC، backlight و اتصال الکتریکی تحت بار حرارتی
کار با دمای پایین:96 ساعت در -20°C با قدرت
ذخیره رطوبت:96 ساعت در 60°C / 90% رطوبت نسبی ✓ آزمایش مقاومت در برابر ورق و مقاومت در برابر خوردگی
چرخه شوک حرارتی:10 چرخه کامل، -30°C تا +80°C، 30 دقیقه در حال توقف

معیارهای پذیرش:
صفر شکست عملکردی
هیچ بخش از دست رفته، پیکسل کوتاه یا ناهنجاری نمایش
هیچ نشت کریستالی مایع
️ هیچ حباب در دمای پایین ایجاد نمی شود


انطباق و مواد

مطابقت با دستورالعمل RoHS‬ همه مواد و پردازش بدون سرب
گزینه های بدون هالوجندر صورت درخواست در دسترس
افشای مواد تحت قانون REACHبرای اسناد قانونی ارائه شده است.
گزارش مواد معدنی درگیریحمایت برای شفافیت زنجیره تامین

حمایت از ادغام

در دسترس بودن نمونه:نمونه های مهندسی به طور معمول ظرف 5 روز کاری ارسال می شوند
کیت ارزیابی:صفحه راننده اختیاری با پل HDMI به MIPI برای نمونه سازی سریع
نمونه های مکانیکی:واحدهای غیرفعال برای بررسی تناسب و توسعه لوازم
مدارک فنی:صفحه اطلاعات کامل، نمونه های کد آغاز، گزارش های اندازه گیری نوری

پشتیبانی مهندسی برنامه:دسترسی مستقیم به متخصصین نمایش برای بهینه سازی زمان بندی، منحنی های گاما سفارشی، و مشاوره ادغام مکانیکی.

برچسب ها:
