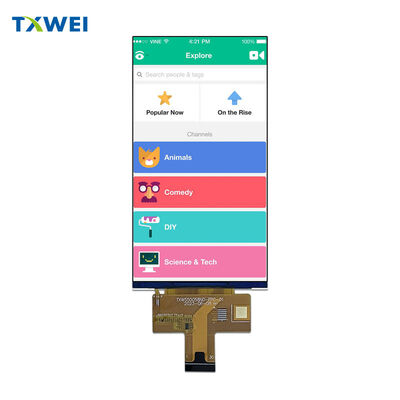

TXW550058N0

ماژول نمایشگر 5.5 اینچی HD IPS LCD

</div>

◆ ◆ ◆نمای کلی محصول◆ ◆ ◆

نمایشگر 5.5 اینچی TFT LCD با کارایی بالا با وضوح HD و فناوری پیشرفته IPS، طراحی شده برای برنامه هایی که به عملکرد بصری قابل اعتماد با انعطاف پذیری دید گسترده و اتصال رابط MIPI مدرن نیاز دارند.

720 × 1280 پیکسل. 16.7 میلیون رنگ حالت معمولی سیاه.

ساخت شرکت Shenzhen Tianxianwei Technology با آی سی درایور ILI9881C و رابط دیفرانسیل پرسرعت MIPI DSI 4 لاین.

▌▌▌مشخصات صفحه نمایش▌▌▌

منطقه فعال و پیکربندی پیکسل

اندازه گیری منطقه نمایش فعال68.04 میلی متر × 120.96 میلی متربا720 × RGB × 1280آرایش پیکسل در پیکربندی نوار RGB. گام پیکسل مربع از0.0945 × 0.0945 میلی متردقت هندسی و بازتولید تصویر یکنواخت را در کل سطح مشاهده تضمین می کند.

مزایای فناوری IPS

تمام ساعتپشتیبانی از جهت دید، تغییر رنگ و کاهش کنتراست را از هر زاویه دید حذف می کند. آزادی دید بهینه 360 درجه

عمق رنگ

16.7 میلیونرنگ‌های قابل انتخاب توسط نرم‌افزار تصاویری غنی و پر جنب و جوش را برای برنامه‌های کاربردی سخت ارائه می‌دهند.

═════════════════════ ═════════════════════

رابط و اتصال

معماری مدرن MIPI DSI 4 Lane

سیگنال دهی دیفرانسیل با سرعت بالا از طریق کانکتور FPC 30 پین، انتقال ویدئوی قابل اعتماد را با کاهش تداخل الکترومغناطیسی و یکپارچگی سیستم ساده در مقایسه با راه حل های RGB موازی قدیمی امکان پذیر می کند.

پیکربندی جامع پین

چهار جفت خط داده (D0±، D1±، D2±، D3±) جریان‌های پیکسلی را با ساعت تعبیه‌شده کنترل می‌کنند. جفت خط ساعت اختصاصی (CLKP/CLKN) انتقال داده را همگام می کند. چندین نقطه زمین یکپارچگی سیگنال را تضمین می کند.

ریل منبع تغذیه

IOVCC در1.8 ولتبرای رابط منطقی VDD در3.3 ولتبرای درایور LCD پین های خارجی VSP/VSN برای تولید منبع آنالوگ موجود است. ترمینال های اختصاصی LEDA/LEDK برای اتصال نور پس زمینه.

پشتیبانی از پنل لمسی

مفاد رابط لمسی یکپارچه شامل CTP_SDA و CTP_SCL برای ارتباط I²C، CTP_INT برای سیگنال دهی وقفه، CTP_RST برای تنظیم مجدد کنترلر، و CTP_VCC برای2.8 ولت ~ 3.3 ولتمنبع تغذیه لمسی

● ● ●سیستم نور پس زمینه● ● ●

آرایه LED Edge-Lit

پیکربندی کارآمد نور لبه با چندین LED سفید توزیع روشنایی یکنواخت را ارائه می دهد.

پارامترهای الکتریکی

محدوده ولتاژ جلو20 ~ 23 ولت. جریان عملیاتی40 میلی آمپرمعمولی در هر رشته

عملکرد نوری

300 سی دی در متر مربعحداقل روشنایی با80%یکنواختی معمولی در سراسر منطقه فعال

طول عمر بیشتر

30000 ساعتطول عمر عملیاتی LED تا 50٪ روشنایی در شرایط فعلی نامی.

★ ★ ★رتبه بندی های زیست محیطی★ ★ ★

شرایط عملیاتی

-20 تا +70 درجه سانتی گرادمحدوده دمای کاری20٪ تا 90٪ RHتحمل رطوبت بدون تراکم

قابلیت ذخیره سازی

-30 درجه سانتی گراد تا +80 درجه سانتی گراددامنه دمای ذخیره سازی طولانی مدت یکپارچگی محصول را در طول حمل و نقل و انبارداری حفظ می کند.

╔═══════════════════ ═══════════════════╗

تضمین قابلیت اطمینان

╚═══════════════════ ═══════════════════╝

اعتبارسنجی استرس محیطی دقیق

تست ذخیره سازی در دمای بالا در+80 درجه سانتی گرادبه مدت 96 ساعت اعتبار سنجی ذخیره سازی در دمای پایین در-30 درجه سانتی گرادبه مدت 96 ساعت حداکثر دمای عملیاتی در تایید شد+70 درجه سانتی گرادو-20 درجه سانتی گرادهر کدام به مدت 96 ساعت قرار گرفتن در معرض دما و رطوبت بالا در60 درجه سانتی گراد × 90٪ RHبه مدت 96 ساعت شوک حرارتی چرخه بین-20 درجه سانتیگراد و +70 درجه سانتیگرادبرای 10 چرخه کامل با دوره های ماندگاری 30 دقیقه ای.

معیارهای پذیرش نقص صفر

هیچ گونه خرابی عملکردی از جمله قطعات از دست رفته، شورت های الکتریکی یا کاهش وضوح نمایشگر مجاز نیست. ممنوعیت مطلق نشت کریستال مایع در هر شرایط آزمایشی. بدون تشکیل حباب در دمای پایین، شل شدن مهر و موم انتهایی، یا اثرات رنگین کمان قاب قابل قبول نیست.

◈زمان بندی و توالی نیرو◈

الزامات اولیه سازی بحرانی

توالی مناسب روشن شدن برق، اولیه سازی مطمئن IC درایور را تضمین می کند و از آسیب احتمالی ژنراتورهای ولتاژ داخلی جلوگیری می کند. منابع VDDI و VCI باید قبل از انتشار مجدد RESX تثبیت شوند. خطوط MIPI در طول دوره تنظیم مجدد وارد حالت کم مصرف LP-11 می شوند.

بازنشانی مشخصات زمان بندی

حداقل مدت زمان پالس RESX10 میکروثانیهبرای تشخیص بازنشانی معتبر بازنشانی زمان لغو5 میلی ثانیهمعمولی برای بارگیری رجیستر از EEPROM. تمدید شد120 میلی‌ثانیهحداکثر مورد نیاز هنگام بازنشانی در حالت Sleep Out برای توالی خالی کامل.

محافظت در برابر اسپایک

بازنشانی پالس های کوتاه تر از5 میکرو ثانیهبه طور خودکار رد شد. نبض طولانی تر از10 میکروثانیهبدون قید و شرط پذیرفته شده است. منطقه انتقال بین5 میکرو ثانیه و 10 میکرو ثانیهتوالی بازنشانی را با تشخیص تضمین شده آغاز می کند.

▂▂▂▂▂عملکرد نوری▂▂▂▂▂

تعریف نسبت کنتراست

CR = L63 / L0

جایی که L63 نشان دهنده درخشندگی در سطح خاکستری 63 و L0 نشان دهنده درخشندگی در سطح خاکستری 0 است.

ویژگی های زمان پاسخگویی

زمان افزایش (Tₒₙ) انتقال از 10٪ به 90٪ پاسخ نوری را اندازه گیری می کند. زمان پاییز (Tₒff) انتقال از 90٪ به 10٪ پاسخ نوری را اندازه گیری می کند.

اندازه گیری زاویه دید

سیستم مختصات استاندارد جهت ساعت 12 را به عنوان مرجع تعریف می کند. محورهای X+ و X زوایای دید افقی را نشان می دهند. محورهای Y+ و Y- زوایای دید عمودی با جهت ساعت 6 در 90 درجه را نشان می دهند.

◐ابعاد فیزیکی◐

نمایه ماژول فشرده

ابعاد کلی70.34 میلی متر × 128.10 میلی متر × 1.62 میلی متر(عرض × ارتفاع × ضخامت) امکان ادغام در برنامه های کاربردی با فضای محدود را فراهم می کند.

ساخت و ساز سبک وزن

مشخصات وزن بر اساس پیکربندی نهایی و الزامات خاص مشتری تعیین می شود.
