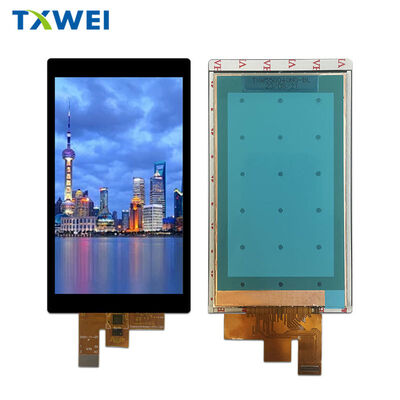

رابط 5.5 اینچی MIPI 1080*1920 صفحه نمایش کریستال مایع LCD رنگی HD ماژول کریستال مایع TFT

محصولات

رابط 5.5 اینچی MIPI 1080*1920 صفحه نمایش کریستال مایع LCD رنگی HD ماژول کریستال مایع TFT

مقدار تولیدی:	مذاکره کنید
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16 روز
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

شنژن، گوانگدونگ

نام تجاری

TXWEI

گواهی

ISO9001 IS014001 IATF16949

شماره مدل

TXW550040N0-CTP

برجسته کردن:

5صفحه نمایش LCD TFT MIPI 5 اینچی,صفحه نمایش LCD رنگی 1080x1920 HD,ماژول کریستال مایع TFT رابط MIPI

1080x1920 HD color LCD screen

MIPI interface TFT liquid crystal module

توضیحات محصول

TXW550040N0-CTP | نمایشگر LCD MIPI فول اچ‌دی 5.46 اینچی با لمس خازنی

مرور کلی محصول

TXW550040N0-CTP یک ماژول نمایشگر TFT LCD ممتاز 5.46 اینچی با وضوح فول اچ‌دی (1080×1920 پیکسل) و پنل لمسی خازنی یکپارچه است. این نمایشگر از نوع IPS که برای کاربردهای با کارایی بالا طراحی شده است، دقت رنگ استثنایی، زوایای دید وسیع و تعامل لمسی پاسخگو را از طریق رابط قدرتمند MIPI DSI 4 خطه ارائه می‌دهد.

این ماژول نمایشگر که توسط شرکت Shenzhen Tianxianwei Technology تولید شده است، فناوری نمایشگر پیشرفته را با ساختار قابل اعتماد درجه صنعتی ترکیب می‌کند و آن را برای دستگاه‌های دستی، کنترل‌کننده‌های صنعتی، تجهیزات پزشکی و لوازم الکترونیکی مصرفی که نیاز به عملکرد بصری برتر دارند، ایده‌آل می‌سازد.

ویژگی‌های کلیدی

عملکرد بصری خیره‌کننده

با وضوح 1080×RGB×1920 پیکسل و 16.7 میلیون رنگ قابل نمایش، تصاویری شفاف را تجربه کنید. فناوری IPS (سوئیچینگ در صفحه) بازتولید رنگ ثابت و زوایای دید کامل 178 درجه را از همه جهات تضمین می‌کند - بدون تغییر رنگ و افت کنتراست صرف نظر از موقعیت دید.

لمس خازنی یکپارچه

ساختار چند لمسی G+F+F (شیشه + فیلم + فیلم) کنترلر Goodix GT911 را در خود جای داده است و تشخیص لمس دقیق و پاسخگو را ارائه می‌دهد. رابط I²C ارتباط یکپارچه با پردازنده‌های میزبان را تضمین می‌کند، در حالی که پین‌های اختصاصی وقفه و بازنشانی امکان مدیریت انرژی کارآمد و تشخیص ژست را فراهم می‌کنند.

رابط MIPI با سرعت بالا

سیگنال‌دهی دیفرانسیلی پرسرعت MIPI DSI چهار خطه، انتقال ویدئوی قابل اعتماد و با پهنای باند بالا را با کاهش EMI فراهم می‌کند. این استاندارد رابط مدرن امکان طراحی کابل‌های نازک‌تر و طرح‌بندی PCB ساده‌تر را در مقایسه با راه‌حل‌های موازی RGB سنتی فراهم می‌کند.

سیستم نور پس‌زمینه قدرتمند

پیکربندی نور پس‌زمینه LED لبه‌دار شامل 15 LED سفید با راندمان بالا است که روشنایی معمول 1200 سی‌دی بر متر مربع را ارائه می‌دهد. با طول عمر LED 30,000 ساعت و کنترل کم‌نور کردن PWM خارجی، این ماژول به طور یکپارچه با شرایط مختلف نور محیطی از نور شدید خورشید تا محیط‌های تاریک سازگار می‌شود.

مشخصات فنی

مشخصات نمایشگر

نوع نمایشگر: IPS TFT LCD با حالت مشکی معمولی ناحیه فعال: 68.04 میلی‌متر (ارتفاع) × 120.96 میلی‌متر (عرض) فرمت پیکسل: آرایش نواری RGB 1080 (ارتفاع) × 1920 (عرض) فاصله پیکسل: 21 میکرومتر (ارتفاع) × 63 میکرومتر (عرض) عمق رنگ: 16.7 میلیون رنگ (RGB 24 بیتی) جهت دید: ساعت 12 (دید بهینه 360 درجه) نسبت کنتراست: 1200:1 (معمول)

مشخصات پنل لمسی

ساختار لمسی: چند لمسی خازنی G+F+F تراشه کنترلر: Goodix GT911 رابط: I²C با خروجی وقفه سختی سطح: سختی مداد ≥6H انتقال نور: ≥85% ولتاژ عملیاتی: 2.8 ولت – 3.3 ولت (I/O)، 1.8 ولت (منطق)

پارامترهای الکتریکی

تراشه درایور TFT: Himax HX8399C منبع تغذیه منطقی (IOVCC): 1.65 ولت – 3.3 ولت (1.8 ولت معمول) مثبت آنالوگ (VSP): 4.8 ولت – 6.0 ولت منفی آنالوگ (VSN): -6.0 ولت – -4.8 ولت ولتاژ پیشرو نور پس‌زمینه: 28 ولت – 32 ولت جریان نور پس‌زمینه: 60 میلی‌آمپر (معمول در هر رشته)

ابعاد فیزیکی

ابعاد ماژول: 70.04 میلی‌متر (عرض) × 128.29 میلی‌متر (ارتفاع) × 1.78 میلی‌متر (ضخامت) با پنل لمسی: 75.80 میلی‌متر (عرض) × 139.90 میلی‌متر (ارتفاع) × 3.49 میلی‌متر (ضخامت) وزن: در انتظار تعیین (طراحی سبک)

محیطی و قابلیت اطمینان

شرایط عملیاتی

دمای کارکرد: -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد دمای ذخیره‌سازی: -30 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد محدوده رطوبت: 20% – 90% RH (بدون میعان)

تست قابلیت اطمینان

این ماژول تحت اعتبارسنجی جامع قابلیت اطمینان از جمله ذخیره‌سازی در دمای بالا (70+ درجه سانتی‌گراد) به مدت 96 ساعت، ذخیره‌سازی در دمای پایین (30- درجه سانتی‌گراد) به مدت 96 ساعت، چرخه‌های دمای عملیاتی و تست شوک حرارتی (20- درجه سانتی‌گراد ↔ +60 درجه سانتی‌گراد، 10 چرخه) قرار می‌گیرد. تمام تست‌ها نقص عملکردی صفر، عدم نشت کریستال مایع و عملکرد نوری حفظ شده را تحت شرایط استرس تأیید می‌کنند.

پیکربندی پین رابط

کانکتور FPC 40 پین، ادغام جامع سیستم را فراهم می‌کند:

ریل‌های برق: GND، IOVCC (1.8 ولت)، منابع آنالوگ VSP/VSN، CTP_VCC (2.8-3.3 ولت) MIPI DSI: 4 جفت خط داده (D0±، D1±، D2±، D3±) به علاوه جفت ساعت (CLK±) رابط لمسی: CTP_SDA، CTP_SCL، CTP_INT، CTP_RST سیگنال‌های کنترلی: RESET، TE (اثر پارگی)، PWM (کاهش نور پس‌زمینه) نور پس‌زمینه: اتصالات آند و کاتد LEDA/LEDK

تمام جفت‌های دیفرانسیلی پرسرعت از حالت کم‌مصرف LP-11 برای عملکرد صرفه‌جویانه در مصرف انرژی پشتیبانی می‌کنند.

توالی و زمان‌بندی تغذیه

تراشه درایور HX8399C به توالی خاصی برای روشن شدن نیاز دارد: VDD1/HS_VCC باید قبل از فعال‌سازی VSP/VSN پایدار شود، با تأخیر حداقل 1 میلی‌ثانیه بین مراحل. بازنشانی سخت‌افزاری (RESX) باید پس از پایدار شدن تغذیه به مدت ≥10 میکروثانیه پایین بماند، و مقداردهی اولیه کامل قبل از دستورات نمایش به 120 میلی‌ثانیه نیاز دارد.

توالی خاموش شدن این ترتیب را معکوس می‌کند و اطمینان می‌دهد که بسته‌های ویدیویی MIPI قبل از قطع تغذیه خاتمه می‌یابند تا از حفظ تصویر و آسیب درایور جلوگیری شود.

کاربردها

پنل‌های HMI صنعتی و ترمینال‌های دستی دستگاه‌های نمایشگر تشخیصی پزشکی و تجهیزات قابل حمل رابط‌های کنترل خانه هوشمند سیستم‌های اطلاعات سرگرمی خودرو لوازم الکترونیکی مصرفی رده بالا و دستگاه‌های بازی ابزارهای تست و اندازه‌گیری

تضمین کیفیت

تولید شده تحت فرآیندهای دارای گواهینامه ISO با بازرسی 100% برای نقص‌های حیاتی از جمله قطعات گمشده، اتصال کوتاه و یکنواختی نوری. شرایط بازرسی از پروتکل‌های استاندارد پیروی می‌کند: روشنایی 1000±200 لوکس، فاصله دید 30 سانتی‌متر، زاویه مشاهده 45 درجه±10 درجه.

ساختار مطابق با RoHS با استفاده از مواد بدون سرب در سراسر محصول، مسئولیت زیست‌محیطی را تضمین می‌کند.

بسته‌بندی و لجستیک

بسته‌بندی کیسه حباب‌دار ضد الکتریسیته ساکن فردی با بسته‌بندی 5 عددی، محافظت کانتینر فوم جاذب ضربه و آب‌بندی کارتن تقویت شده. برچسب‌گذاری و پیکربندی بسته‌بندی سفارشی برای سفارشات حجمی موجود است.

پشتیبانی و مستندات

مستندات فنی کامل شامل توالی کد مقداردهی اولیه، نمودارهای زمان‌بندی و یادداشت‌های کاربردی در صورت درخواست موجود است. پشتیبانی مهندسی برای مشاوره ادغام و توسعه سفت‌افزار سفارشی ارائه می‌شود.
