صفحه نمایش ال سی دی 5 اینچی با رزولوشن 720*1280 و صفحه لمسی خازنی برای دستگاه دستی

مقدار تولیدی:	مذاکره کنید
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16 روز
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

شنژن، گوانگدونگ

نام تجاری

TXWEI

گواهی

ISO9001 IS014001 IATF16949

شماره مدل

TXW550039N0-CTP

برجسته کردن:

صفحه نمایش ال سی دی 5 اینچی با لمس خازنی,نمایشگر LCD 720X1280 tft,نمایشگر صفحه ال سی دی دستگاه دستی

720x1280 TFT LCD display

handheld device LCD screen display

توضیحات محصول

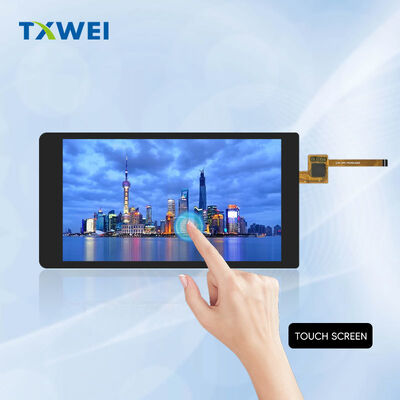

TXW550039N0-CTP صفحه نمایش 5.5 اینچی HD+ IPS با لمس خازنی

◆━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━◆

مرور کلی محصول

TXW550039N0-CTP یک راه حل بصری و تعاملی کامل را در قالبی فشرده 5.5 اینچی ارائه می دهد. این ماژول یکپارچه، یک LCD IPS با کارایی بالا را با یک پنل لمسی خازنی پاسخگو ترکیب می کند که برای برنامه های تعبیه شده پرتقاضا که کیفیت نمایش و تجربه کاربری موفقیت محصول را هدایت می کنند، مهندسی شده است.

این ماژول نمایشگر که توسط شرکت فناوری شنزن تیانشیانوی تولید شده است، دستگاه های قابل حمل، رابط های صنعتی و لوازم الکترونیکی مصرفی را که نیاز به تعامل لمسی قابل اعتماد و تصاویر زنده دارند، هدف قرار می دهد.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

فناوری نمایشگر

برتری پنل IPS فناوری سوئیچینگ درون صفحه (IPS) تغییر رنگ و از دست دادن کنتراست معمول پنل های TN معمولی را از بین می برد. مولکول های کریستال مایع به موازات زیرلایه می چرخند و عملکرد نوری ثابت را در تمام جهت های دید حفظ می کنند.

عملیات معمولاً سیاه پیکسل ها در صورت عدم تغذیه به طور پیش فرض سیاه هستند. این معماری سطوح سیاه عمیق تر، نسبت کنتراست برتر و نشت نور کاهش یافته را در مقایسه با جایگزین های معمولاً سفید به دست می آورد. رابط های کاربری تیره از بهره وری انرژی بهبود یافته بهره مند می شوند.

درایو ماتریس فعال ترانزیستورهای فیلم نازک مجزا هر پیکسل را به طور مستقل کنترل می کنند. هیچ مصنوع الکترود مشترکی وجود ندارد. بدون تاری حرکت. رندر تصویر واضح و دقیق برای محتوای ثابت و گرافیک پویا.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

وضوح و کیفیت تصویر

وضوح HD+ 720 پیکسل افقی. 1280 پیکسل عمودی. نسبت تصویر 9:16 برنامه های جهت گیری عمودی را بهینه می کند - ترمینال های دستی، دستگاه های تلفن همراه، پنل های کنترل عمودی.

ساختار پیکسل نواری RGB چیدمان زیرپیکسل عمودی RGB. ترکیب رنگ طبیعی در فواصل دید استاندارد. ایده آل برای تصاویر عکاسی، تجسم داده ها و رابط های حساس به رنگ.

ابعاد پیکسل گام 94.5 میکرومتر افقی و عمودی. تقریباً 269 پیکسل در اینچ. رندر کانتور صاف. خوانایی واضح کاراکتر.

ناحیه دید فعال عرض 68.04 میلی متر × ارتفاع 120.96 میلی متر. فضای صفحه نمایش قابل توجه در حداقل فضای فیزیکی.

╭──────────────────────────────────────────╮ │ مشخصات مکانیکی │ ╰──────────────────────────────────────────╯

ابعاد ماژول LCD عرض ماژول 71.04 میلی متر. ارتفاع ماژول 129.56 میلی متر. ضخامت کل 1.65 میلی متر. پروفیل فوق العاده باریک برای ادغام طراحی صنعتی مدرن.

مونتاژ کامل با لمس عرض مونتاژ 76.00 میلی متر. ارتفاع مونتاژ 143.46 میلی متر. ضخامت کل 2.81 میلی متر. 1.16 میلی متر اضافی، لایه لمسی خازنی را بدون حجم زیاد جای می دهد.

وزن بهینه شده برای برنامه های قابل حمل. مشخصات نهایی توسط انتخاب شیشه پوشش تعیین می شود.

کانکتور مدار انعطاف پذیر FPC 25 پین برای سیگنال های نمایشگر. FPC 6 پین برای رابط لمسی. اتصال فشرده و قابل اعتماد. سازگار با فرآیندهای مونتاژ خودکار.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

پنل لمسی خازنی

معماری G+F+F ساختار شیشه پوشش + فیلم + فیلم. ساختار سه لایه با لمینیت چسب نوری شفاف. دوام مقرون به صرفه. عملکرد لمسی پاسخگو.

کنترل کننده لمسی مدار مجتمع FT5436DQQ. پردازش لمسی اختصاصی. نرخ گزارش معمول 100 هرتز. ردیابی ژست صاف. بار پردازنده میزبان کم.

قابلیت لمس چندگانه تشخیص همزمان پنج نقطه. تشخیص ژست پیچیده. زوم با نیشگون. چرخش دو انگشتی. کنترل های بازی چند انگشتی. الزامات رابط مدرن به طور کامل پشتیبانی می شوند.

پروتکل ارتباطی رابط استاندارد I2C. کلاک SCL معمولاً 400 کیلوهرتز. داده دو طرفه SDA. خروجی وقفه INT برای اطلاع رسانی میزبان مبتنی بر رویداد. کنترل بازنشانی RST برای بازیابی مقداردهی اولیه.

مشخصات الکتریکی محدوده عملیاتی 2.8 ولت تا 3.3 ولت. گزینه رابط منطقی 1.8 ولت. -20 درجه سانتیگراد تا +60 درجه سانتیگراد دمای عملکرد.<5 میلی وات توان عملیاتی معمول. کارآمد برای طرح های با باتری.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

معماری رابط

استاندارد MIPI DSI رابط پردازنده صنعت موبایل 4 لاین. سیگنال دهی دیفرانسیلی با سرعت بالا استاندارد صنعتی. تداخل الکترومغناطیسی کم. ایمنی نویز قوی برای محیط های پرتقاضا.

لاین های داده جفت های دیفرانسیلی D0، D1، D2، D3. چهار کانال موازی. پهنای باند تجمعی از رفرش 60 هرتز در وضوح اصلی با عمق رنگ 24 بیتی پشتیبانی می کند.

توزیع کلاک جفت دیفرانسیلی CLK. معماری منبع همزمان. طراحی ساده سازی کلاک سیستم. نیازی به تطابق پیچیده تاخیر در لاین های داده نیست.

حالت های کم مصرف پشتیبانی از حالت های LP11، LP10، LP00. آماده به کار فوق کم مصرف. بیدار شدن سریع از خواب. افزایش عمر باتری برای برنامه های تلفن همراه.

حالت های فرمان و ویدئو حالت فرمان برای پیکربندی رجیستر و تصاویر ثابت. حالت ویدئو برای پخش در زمان واقعی. ادغام انعطاف پذیر سیستم. گزینه دور زدن بافر فریم.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ مشخصات الکتریکی ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

ولتاژ تغذیه ورودی/خروجی (IOVCC) حداقل 1.65 ولت. معمولاً 1.8 ولت. حداکثر 2.0 ولت. سازگاری سطح منطقی با پردازنده های برنامه مدرن. اتصال مستقیم بدون ترجمه سطح برای سیستم های 1.8 ولت.

ولتاژ تغذیه آنالوگ (VCI) حداقل 2.5 ولت. معمولاً 2.8 ولت. حداکثر 3.3 ولت. تغذیه درایور نمایشگر اصلی. تنظیم پایدار برای عملکرد بدون سوسو زدن مورد نیاز است.

مصرف جریان جریان عملیاتی بسته به محتوای نمایشگر و تنظیم نور پس زمینه متفاوت است. جریان حالت خواب برای صرفه جویی در باتری به حداقل رسیده است. مشخصات دقیق در صورت درخواست موجود است.

تولید درایو گیت مدارهای پمپ شارژ داخلی ولتاژهای سوئیچینگ TFT را تولید می کنند. ریل های مثبت و منفی از ورودی تغذیه واحد مشتق شده اند. نیازی به منابع ولتاژ بالا خارجی نیست.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

سیستم نور پس زمینه

پیکربندی LED 14 LED سفید در آرایش سری-موازی. معماری نوری لبه روشن. صفحه راهنمای نور دقیق. فیلم های پخش کننده و افزایش دهنده روشنایی.

پارامترهای الکتریکی ولتاژ رو به جلو: حداقل 19.6 ولت. حداکثر 22.4 ولت. جریان عملیاتی معمول 40 میلی آمپر. درایو جریان ثابت برای روشنایی یکنواخت توصیه می شود.

عملکرد لومینانس مشخصات با پشته نوری کامل تعیین می شود. مقادیر معمول برای راهنمایی طراحی در صورت درخواست موجود است.

طول عمر عملیاتی رتبه بندی LED 30,000 ساعت. به عنوان حفظ روشنایی 50٪ در 20 میلی آمپر در هر LED تعریف شده است. طول عمر طولانی تر با کاهش جریان و مدیریت حرارتی قابل دستیابی است.

رابط کنترل اتصالات آند LEDA. اتصالات کاتد LEDK. سازگار با کم نور شدن PWM. تنظیم جریان آنالوگ پشتیبانی می شود.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

زمان بندی و کنترل

معماری بازنشانی پین RESET فعال پایین. حداقل پالس 10 میکرو ثانیه. دوره مقداردهی اولیه 120 میلی ثانیه. ماشین حالت داخلی توالی پیکربندی روشن شدن را دنبال می کند. بارگذاری پارامتر OTP در طول راه اندازی.

سیگنال اثر پارگی پالس خروجی TE. نشانگر مرز فریم. همگام سازی میزبان برای به روز رسانی بدون پارگی. ضروری برای انیمیشن روان و محتوای ویدئویی.

توالی قدرت ترتیب اعمال IOVCC و VCI انعطاف پذیر است. انتشار RESET پس از تثبیت منبع. تاخیر 15 میلی ثانیه قبل از پذیرش فرمان. نشانگر آماده بودن نمایشگر پس از مقداردهی اولیه.

مدیریت حالت خواب فرمان Sleep In برای آماده به کار کم مصرف. فرمان Sleep Out برای عملیات عادی. انتقال حالت سریع. حفظ زمینه اختیاری است.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

مقاومت محیطی

دمای عملیاتی -20 درجه سانتیگراد تا +60 درجه سانتیگراد برای توابع نمایشگر و لمسی. قابلیت شروع سرد. انطباق مشخصات کامل در کل محدوده.

شرایط ذخیره سازی -30 درجه سانتیگراد تا +70 درجه سانتیگراد در حالت غیر عملیاتی. 20% تا 90% رطوبت نسبی. پایداری طولانی مدت قفسه. سازگار با لجستیک جهانی.

اعتبارسنجی شوک حرارتی تست 10 چرخه. قرار گرفتن در معرض -20 درجه سانتیگراد، 30 دقیقه. قرار گرفتن در معرض +60 درجه سانتیگراد، 30 دقیقه. حالت ایستا. بدون خرابی مکانیکی. بدون افت عملکرد.

عملیات دمای بالا عملیات مداوم +60 درجه سانتیگراد. اعتبارسنجی 96 ساعته. بدون چسبندگی تصویر. بدون تغییر رنگ. پاسخگویی لمسی حفظ شده است.

عملیات دمای پایین عملیات پایدار -20 درجه سانتیگراد. اعتبارسنجی 96 ساعته. زمان پاسخ در محدوده مشخصات. لمس در طول عملکرد.

مقاومت در برابر رطوبت 50 درجه سانتیگراد در 90% رطوبت نسبی. قرار گرفتن در معرض 96 ساعته. بدون تشکیل حباب. بدون جدا شدن مهر و موم. بدون اثرات رنگین کمان قاب.

✦ ═══════════════════════════════════════ ✦

تضمین کیفیت

تست تولید تأیید الکتریکی 100%. بازرسی نقص پیکسل طبق استانداردهای صنعتی. اعتبارسنجی خطی بودن مختصات لمسی. اندازه گیری یکنواختی نور پس زمینه.

اعتبارسنجی قابلیت اطمینان چرخه دما طبق IEC 60068-2-14. شوک مکانیکی طبق IEC 60068-2-27. مقاومت در برابر لرزش طبق IEC 60068-2-6. ایمنی ESD طبق IEC 61000-4-2.

استانداردهای پذیرش تحمل صفر برای بخش های گمشده. بدون اتصال کوتاه الکتریکی. بدون بخش های نامشخص. بدون شرایط غیر نمایشی. بدون الگوهای نمایش غیرعادی. بدون نشت کریستال مایع. یکپارچگی مهر و موم اجباری است.

انطباق محیطی مواد بدون سرب در سراسر. مطابق با دستورالعمل RoHS 2011/65/EU. محدودیت های مواد REACH رعایت شده است. تولید مسئولانه گواهی شده است.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

راهنمای ادغام

نصب مکانیکی پشتیبانی چهار لبه توصیه می شود. از بارگذاری نقطه ای روی ناحیه فعال خودداری کنید. فاصله را با عناصر رسانا حفظ کنید. حفاظت ESD در حین جابجایی اجباری است.

طراحی حرارتی نظارت بر دمای اتصال LED. مسیر اتلاف حرارت از طریق PCB. حداکثر کردن مس در ناحیه آند. کاهش محیطی برای محفظه های مهر و موم شده.

چیدمان الکتریکی صفحات زمین آنالوگ و دیجیتال جداگانه. زمین ستاره در ورودی برق. تطابق طول مسیر MIPI. امپدانس دیفرانسیلی 100 اهم. محافظت برای برنامه های حساس به EMI.

ادغام نرم افزار توالی مقداردهی اولیه Sitronix ST7703. مستندات مجموعه فرمان موجود است. پیکربندی سفت افزار لمسی از طریق I2C. کتابخانه های ژست از FocalTech.

سفارشی سازی نوری شکل و ضخامت لنز پوشش. پوشش ضد انعکاس. عملیات سطح ضد تابش. ادغام فیلتر حریم خصوصی. دهانه ها و برش های سفارشی. خدمات اتصال نوری موجود است.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

برنامه های هدف

دستگاه های پزشکی قابل حمل. ترمینال های دستی صنعتی. تجهیزات تست موبایل. پنل های کنترل خانه هوشمند. رابط های اتوماسیون ساختمان. صفحه کلید سیستم امنیتی. ترمینال های نقطه فروش. سیستم های مدیریت موجودی. لوازم الکترونیکی آموزشی. پلتفرم های توسعه. لوازم خانگی. نمایشگرهای پس از فروش خودرو. ابزار دقیق دریایی. دستگاه های قابل حمل در فضای باز.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

اطلاعات سفارش

شناسه مدل TXW550039N0-CTP

تولید کننده شرکت فناوری شنزن تیانشیانوی.

در دسترس بودن نمونه نمونه های مهندسی معمولاً 2-3 هفته. زمان تولید استاندارد 4-6 هفته. قیمت گذاری حجمی از 1000 واحد در سال مذاکره می شود.

خدمات سفارشی سازی شکل و ضخامت شیشه پوشش. چاپ لوگو و برندینگ. دسته بندی و انتخاب روشنایی. طول FPC و موقعیت کانکتور. سفارشی سازی ولتاژ رابط. اصلاح سفت افزار لمسی. اتصال نوری به لنز پوشش سفارشی. پشتیبانی از گواهینامه های نظارتی.
