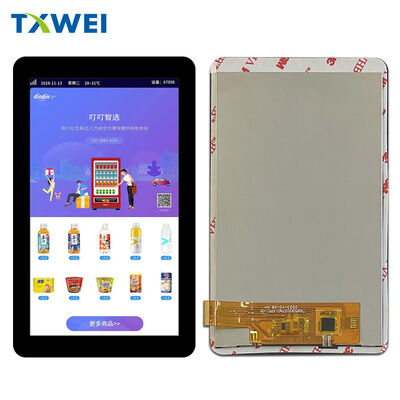

TXW550037N0-SN صفحه نمایش 5.46 اینچی FHD+ IPS با لمس خازنی یکپارچه

━━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━━

نمای کلی

TXW550037N0-SN یک راه حل کامل نمایشگر برای برنامه های تعبیه شده مدرن را نشان می دهد. این ماژول 5.46 اینچی یک پنل IPS LCD با وضوح بالا را با یک پنل لمسی خازنی کاملاً یکپارچه ترکیب می‌کند که عملکرد بصری استثنایی و تعامل بصری کاربر را در یک مجموعه جمع و جور ارائه می‌کند. این نمایشگر که توسط فناوری Shenzhen Tianxianwei مهندسی شده است، برنامه های کاربردی را هدف قرار می دهد که کیفیت صفحه نمایش، پاسخگویی لمسی و کارایی فضا را نمی توان به خطر انداخت.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇

فناوری نمایش

معماری پنل IPSفناوری سوئیچینگ درون هواپیما این ماژول را از نمایشگرهای TN معمولی متمایز می کند. هم ترازی کریستال مایع، بازتولید رنگ و نسبت کنتراست ثابت را در تمام زوایای دید امکان پذیر می کند. کاربران کیفیت بصری یکسانی را چه از زاویه مستقیم و چه از زوایای شدید تجربه می‌کنند - برای دستگاه‌های دستی که به طور مداوم جهت را تغییر می‌دهند بسیار مهم است.

حالت معمولی سیاهپانل در پیکربندی معمولی سیاه کار می کند. هنگامی که ولتاژ حذف می شود، پیکسل ها به طور پیش فرض سیاه می شوند. این معماری سیاهی عمیق تر، کنتراست بالاتر و نشت نور کمتری را در مقایسه با جایگزین های معمولی سفید ارائه می دهد. بهره وری انرژی در طرح های رابط تاریک بهبود می یابد.

Active Matrix TFTآدرس دهی ماتریس فعال ترانزیستور لایه نازک تضمین می کند که هر پیکسل کنترل سوئیچینگ اختصاصی را دریافت می کند. بدون تداخل الکترود مشترک. بدون ارواح. لبه های تیز در گرافیک های سریع.

✦ ────── ✦ ────── ✦ ──────

رزولوشن و معماری پیکسل

وضوح Full HD+1080 پیکسل به صورت افقی. 1920 پیکسل به صورت عمودی. این نسبت تصویر 9:16 برای برنامه های پرتره گرا مناسب است - تلفن های هوشمند، پایانه های دستی، پانل های صنعتی عمودی.

چیدمان راه راه RGBساب پیکسل ها در نوارهای RGB عمودی سازماندهی شده اند. ترکیب رنگ طبیعی در فواصل دید معمولی. بهینه برای محتوای عکاسی و رابط های حساس رنگ.

Pixel Pitch63 میکرومتر افقی. 63 میکرومتر عمودی. 401 پیکسل در هر اینچ معادل. پیکسل های مجزا در فاصله دید معمولی 300 میلی متر نامرئی هستند. شیب های صاف متن واضح

منطقه نمایش فعال68.04 میلی متر عرض × 120.96 میلی متر ارتفاع. املاک و مستغلات صفحه نمایش سخاوتمندانه در پاکت فیزیکی فشرده.

╭───────────────────── ─────────────────────╮ │ طراحی مکانیکی │ ╰───────────────────── ─────────────────────╯

ابعاد ماژول LCDعرض ماژول 78.00 میلی متر. ارتفاع ماژول 129.76 میلی متر. ضخامت کل 1.95 میلی متر نمای باریک قابل توجه زیبایی شناسی طراحی صنعتی مدرن را امکان پذیر می کند.

مونتاژ کامل با لمسعرض مونتاژ 83.70 میلی متر. ارتفاع مونتاژ 141.20 میلی متر. ضخامت کل 3.20 میلی متر 1.25 میلی متر اضافی لایه لمسی خازنی و شیشه پوشش را بدون حجیم بیش از حد در خود جای می دهد.

وزنبر اساس مشخصات شیشه پوشش نهایی تعیین می شود. بهینه شده برای برنامه های قابل حمل که در آن هر گرم اهمیت دارد.

اتصال FPCمدار چاپی انعطاف پذیر 39 پین. ردپای کانکتور فشرده اتصال قابل اعتماد برد به نمایشگر. طراحی شده برای فرآیندهای مونتاژ خودکار.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸ ▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

پنل لمسی خازنی

ساخت و ساز G+Gمعماری پوشش شیشه + حسگر شیشه. دو لایه شیشه ای مجزا که با چسب نوری شفاف به هم متصل شده اند. دوام برتر در مقایسه با جایگزین های مبتنی بر فیلم. پاسخ لمسی درجه یک

استک آپ فیزیکیضخامت شیشه روکش 0.55 میلی متر. لایه لمینیت OCA. شیشه سنسور ITO ضخامت کل ماژول لمسی: 0.10 ± 1.45 میلی متر. محکم و در عین حال تصفیه شده

یکپارچه سازی کنترلرکنترلر لمسی CST340 در پیکربندی Chip-on-Flex. واحد پردازش اختصاصی محاسبات لمسی را از میکروکنترلر میزبان تخلیه می کند. نرخ گزارش معمولی 100 هرتز. ردیابی صاف

قابلیت چند لمسیتشخیص لمس همزمان پنج نقطه. حرکات پیچیده پشتیبانی می شود. نزدیک کردن به زوم. چرخش دو انگشتی فشار دادن چند دکمه نیازهای رابط کاربری مدرن برآورده شده است.

رابط ارتباطیپروتکل استاندارد I2C خط ساعت SCL. خط داده SDA. خروجی وقفه INT برای اطلاع رسانی رویداد. تقریباً با تمام میکروکنترلرهای مدرن و پردازنده های کاربردی سازگار است.

پارامترهای عملیاتیمحدوده تغذیه 2.8 ولت تا 3.3 ولت. دمای عملکردی -20 تا +60 درجه سانتیگراد. توان عملیاتی معمولی کمتر از 10 میلی وات. کارآمد برای طرح هایی که با باتری کار می کنند.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈ ◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

رابط و سیگنالینگ

استاندارد MIPI DSIرابط پردازشگر صنعت موبایل 4 لاین - رابط سریال نمایشگر. استاندارد صنعتی برای اتصال صفحه نمایش با سرعت بالا. سیگنال دهی دیفرانسیل EMI پایین مصونیت صوتی قوی

خطوط دادهجفت دیفرانسیل D0، D1، D2، D3. چهار کانال داده موازی 1 گیگابیت بر ثانیه در هر خط معمولی. پهنای باند کل برای به‌روزرسانی 60 هرتز Full HD+ با عمق رنگ 24 بیت کافی است.

معماری ساعتجفت دیفرانسیل CLK اختصاصی. زمان بندی منبع-همگام زمان بندی سیستم ساده شده نیازی به مدیریت پیچیدگی پیچیده نیست.

دستور در مقابل حالت های ویدیوییحالت فرمان برای پیکربندی رجیستر. حالت ویدیو برای پخش همزمان پیکسل. یکپارچه سازی سیستم انعطاف پذیر قابلیت تصویر استاتیک کم مصرف

✧･ﾟ:✧･ﾟ:･ﾟ✧:･ﾟ✧✧･ﾟ:･ﾟ✧:･ﾟ✧

ویژگی های الکتریکی

تامین هسته (VDD)حداقل 2.5 ولت 3.3 ولت معمولی حداکثر 3.6 ولت برق آنالوگ برای مبدل های DC-DC داخلی و مدارهای مرجع. تنظیم پایدار برای عملکرد بدون سوسو ضروری است.

منبع ورودی/خروجی (IOVCC)حداقل 1.65 ولت 1.8 ولت معمولی حداکثر 3.3 ولت سازگاری سطح منطقی اتصال مستقیم به پردازنده های میزبان 1.8 ولت یا 3.3 ولت بدون ترجمه سطح.

ولتاژهای درایو گیتVGH: 11 ولت معمولی. درایو گیت مثبت برای سوئیچینگ TFT. VGL: -7V معمولی. درایو گیت منفی برای خاموش کردن کامل پیکسل. در داخل توسط مدارهای پمپ شارژ تولید می شود.

الکترود مشترک (VCOM)ولتاژ مرجع قابل تنظیم محدوده تنظیم -2 ولت تا 0 ولت. کالیبره شده در کارخانه برای حداقل سوسو زدن. قابل تنظیم در زمینه برای بهینه سازی برنامه های خاص.

مصرف فعلیبر اساس محتوای صفحه نمایش و تنظیمات نور پس زمینه مشخص می شود. جریان عملیاتی معمولی در مشخصات دقیق الکتریکی موجود است.

┏━━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━┓ ┃ سیستم نور پس زمینه ┃ ┗━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━┛

پیکربندی LED36 LED سفید در کل. معماری لبه نور. نور در عرض تمام پانل از طریق فیلم های نوری دقیق هدایت می شود. 18 رشته برق موازی. 2 سری LED در هر رشته.

الزامات برقولتاژ فوروارد: حداقل 11.2 ولت حداکثر 12.8 ولت نقطه طراحی اسمی 12 ولت. جریان رو به جلو: 360 میلی آمپر معمولی برای روشنایی کامل. جریان LED جداگانه: 20 میلی آمپر.

عملکرد درخشندگی2000 cd/m² معمولی با LCD و CTP در پشته نوری. روشنایی کافی برای محیط های داخلی و فضای باز سایه دار. قابل خواندن در نور دفتر و شرایط محیطی نور روز.

یکنواختی80٪ حداقل یکنواختی روشنایی در سراسر منطقه فعال. بدون نقاط داغ قابل مشاهده روشنایی مداوم برای ظاهر حرفه ای.

طول عمرامتیاز طول عمر LED 20000 ساعت. به عنوان حفظ روشنایی 50٪ که با 20 میلی آمپر در هر LED کار می کند. طول عمر طولانی قابل دستیابی با کاهش جریان و مدیریت حرارتی.

رابط کنترل4 × اتصالات آند LED. 4 × اتصالات کاتد LEDK. مسیرهای فعلی توزیع شده کاهش تلفات مقاومتی PWM dimming برای تنظیم روشنایی سازگار است.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

مدیریت زمان و توان

بازنشانی الزاماتپین RESX بازنشانی فعال-پایین. حداقل 1 میلی ثانیه عرض پالس. 5 میلی ثانیه دوره اولیه سازی پس از انتشار. OTP داخلی داده های کالیبراسیون کارخانه را بارگیری می کند. عملکرد پایدار پس از اتمام تنظیم مجدد تضمین شده است.

پیشگیری از اثر پارگیخروجی سیگنال TE پالس همگام سازی فریم MCU به‌روزرسانی‌های حافظه را با به‌روزرسانی نمایشگر هماهنگ می‌کند. پارگی قابل مشاهده در محتوای پویا را از بین می برد.

دنباله روشن شدناعمال ولتاژ مرحله‌ای مورد نیاز است. ابتدا VDD1/HS_VCC. دنبال کردن VDD3 انتشار RESX پس از تثبیت خطوط MIPI در حالت LP11 در طول اولیه سازی. حداقل 50 میلی ثانیه قبل از ارسال ویدئو. نمایشگر 120 میلی‌ثانیه از برنامه پاور آماده است.

حالت خوابورودی دستور SLPIN. نمایش خاموش. فعال اختیاری را لمس کنید. مصرف برق کاهش یافته است. رزومه سریع تا عملیات کامل. ایده آل برای حفظ باتری بین تعاملات کاربر.

توالی خاموش کردنابتدا دستور SLPIN توقف ویدیو. حداقل 3 فریم قبل از قطع برق VDD3 خاموش است. VDD1/HS_VCC خاموش است. از استرس الکتریکی و مصنوعات بصری جلوگیری می کند.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇

مشخصات محیطی

دمای عملیاتی-20 درجه سانتیگراد تا +60 درجه سانتیگراد برای عملکردهای نمایشگر و لمسی. دارای قابلیت شروع سرد بدون نیاز به تراکم انطباق کامل با مشخصات در سراسر محدوده

دمای ذخیره سازی-30 درجه سانتیگراد تا +70 درجه سانتیگراد غیرفعال است. عمر مفید طولانی مدت. حمل و نقل و انعطاف پذیری انبار.

رطوبتحداکثر RH 90٪. غیر متراکم سازگار با محیط گرمسیری

مقاومت در برابر شوک حرارتیتا 10 سیکل تایید شده است. نوردهی -20 درجه سانتیگراد، 30 دقیقه. انتقال به +60 درجه سانتیگراد، 30 دقیقه. تست حالت استاتیک بدون خرابی مکانیکی بدون افت عملکرد

عملکرد در دمای بالاعملکرد مداوم +60 درجه سانتیگراد. اعتبار 96 ساعته بدون چسبیدن تصویر بدون تغییر رنگ

عملکرد در دمای پایینعملکرد پایدار -20 درجه سانتیگراد. اعتبار 96 ساعته زمان پاسخگویی در محدوده مشخصات لمسی کاربردی

ذخیره سازی در دمای بالاذخیره سازی +70 درجه سانتیگراد نوردهی 96 ساعته تأیید عملکرد پس از آزمون مورد نیاز است.

ذخیره سازی در دمای پایینذخیره سازی -30 درجه سانتیگراد نوردهی 96 ساعته بدون آسیب فیزیکی بدون مصالحه مهر

ذخیره سازی رطوبت50 درجه سانتی گراد در 90٪ RH. نوردهی 96 ساعته بدون تشکیل حباب بدون لایه لایه شدن پلاریزه. بدون افکت های رنگین کمان فریم.

━━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━━

تضمین کیفیت

تست عملکردیتست 100% الکتریکی بازرسی نقص پیکسل تأیید مختصات را لمس کنید. اندازه گیری یکنواختی نور پس زمینه

اعتبارسنجی قابلیت اطمینانچرخه دما شوک مکانیکی. مقاومت در برابر لرزش. ایمنی ESD آزمایش حذف بر اساس الزامات برنامه

معیارهای پذیرشتحمل صفر برای بخش های از دست رفته. بدون شورت برقی هیچ بخش نامشخصی وجود ندارد. بدون شرایط عدم نمایش بدون الگوهای نمایش غیرعادی بدون نشت کریستال مایع یکپارچگی مهر و موم الزامی است.

انطباق تولیدمواد بدون سرب در سراسر. مطابق با دستورالعمل RoHS 2011/65/EU. محدودیت های ماده REACH مشاهده شده است. دارای تاییدیه مسئولیت زیست محیطی

✦ ═══════════════════════════════════ ✦

دستورالعمل های یکپارچه سازی

یکپارچه سازی مکانیکیپشتیبانی از نصب چهار لبه توصیه می شود. از بارهای متمرکز در ناحیه مرکزی خودداری کنید. حداقل فاصله 0.5 میلی متری از عناصر رسانا را حفظ کنید. حفاظت از ESD در هنگام جابجایی اجباری است.

مدیریت حرارتیطراحی مسیر اتلاف حرارت LED مورد نیاز است. حداکثر دمای محل اتصال 85 درجه سانتیگراد. ناحیه مسی یا ویزای حرارتی در ناحیه PCB آند LED. کاهش دمای محیط برای محفظه های مهر و موم شده.

طراحی برقهواپیماهای زمینی جداگانه برای دیجیتال و آنالوگ توصیه می شود. اتصال ستاره در هنگام ورود برق طول ردیابی MIPI مطابق با 5 میلی متر است. امپدانس دیفرانسیل 100 Ω. محافظ برای برنامه های حساس به EMI.

یکپارچه سازی نرم افزاردنباله اولیه سازی Himax HX8399C مورد نیاز است. اسناد مجموعه دستورات موجود است. قابلیت آپدیت سیستم عامل کنترلر لمسی از طریق I2C. کتابخانه های تشخیص اشاره در دسترس از CST.

ملاحظات پشته نوریسفارشی سازی لنز پوششی موجود است. گزینه های پوشش AR درمان سطح AG فیلترهای حریم خصوصی برش ها و اشکال سفارشی. برای خدمات پیوند نوری با کارخانه مشورت کنید.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈ ◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

برنامه های کاربردی

دستگاه های تشخیصی دستی پزشکی. پایانه های مانیتورینگ بیمار سیستم های سونوگرافی قابل حمل کنترل کننده های فرآیند صنعتی تبلت های خدمات میدانی. تابلوهای کنترل خانه هوشمند رابط های اتوماسیون ساختمان تجهیزات تست و اندازه گیری پایانه های فروش سیار. دستی مدیریت موجودی. صفحه کلید سیستم امنیتی نمایشگرهای پس از فروش خودرو ابزار ناوبری دریایی کیوسک های فضای باز با سایه. الکترونیک آموزشی. پلتفرم های نمونه سازی و توسعه

━━━━━━━━━━━━━━━━━━━━━ ━━━━━━━━━━━━━━━━━━━━━
