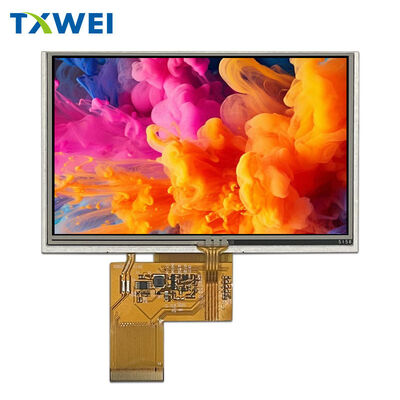

صفحه نمایشگر مانیتورینگ تجهیزات کنترل صنعتی صفحه نمایش LCD لمسی مقاومتی TFT 5 اینچی 800*480

محصولات

صفحه نمایشگر مانیتورینگ تجهیزات کنترل صنعتی صفحه نمایش LCD لمسی مقاومتی TFT 5 اینچی 800*480

مقدار تولیدی:	مذاکره کنید
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16 روز
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

شنژن، گوانگدونگ

نام تجاری

TXWEI

گواهی

ISO9001 IS014001 IATF16949

شماره مدل

TXW500152N0-RTP

برجسته کردن:

صفحه نمایش لمسی مقاومتی TFT LCD 5 اینچی,مانیتور LCD تجهیزات کنترل صنعتی,نمایشگر TFT 800*480 با گارانتی

industrial control equipment LCD monitor

800*480 TFT display with warranty

توضیحات محصول

‬ TXW500152N0-RTP ‬

5.0" صنعت WVGA TFT LCD + RTP

800×480 وضوح. 24 بیتی RGB. لمس مقاوم. طراحی وسیع.

◆ چرا این نمایشگاه را انتخاب کردید؟

▸ تصاویر شفاف WVGA

800 × RGB × 480 رزولوشن تصاویر تیز و پر جنب و جوش را برای رابط های صنعتی ارائه می دهد. 16.7M رنگ های واقعی توسط معماری دو چیپ درایور ILITEK ILI6122 + ILI5960 پشتیبانی می شود.135mm پیکسل پیچ اطمینان از خوانایی متن و وضوح آیکون در طول بازو.

▸ لمس مقاوم قابل اعتماد

پانل لمسی مقاوم 4 سیم (RTP) یکپارچه انتخاب مورد اعتماد برای محیط های صنعتی. با دستکش ها، قلم ها یا انگشتان برهنه کار می کند.هیچ مشکلی در زمینه تداخل ظرفیت در طبقه های کارخانه ای با سر و صدای الکتریکی وجود ندارد.

▸ ساعت ۶ بهترین حالت مشاهده

طراحی شده برای نصب پایین مشاهده کامل برای پنل های کنترل نصب شده بالاتر از سطح چشم کیوسک و سیستم های جاسازی شده که در آن کاربر به صفحه نگاه می کند.

▸ برای شرایط شدید ساخته شده است

در حال اجرا:-20°C تا +70°C→ ذخیره سازی:-30°C تا +80°C→ رطوبت:تا 90٪ RH

این صفحه نمایش در مکان هایی که نمایشگرهای مصرف کننده شکست می خورند، رشد می کند.

◆ مشخصات فنی

هسته صفحه نمایش• نوع پنل: ماتریس فعال TFT، به طور معمول انتقال سفید • وضوح: 800 ((H) × 480 ((V) پیکسل • عمق رنگ: 16.7M (24-bit RGB) • ترتیب پیکسل: نوار عمودی RGB • منطقه فعال: 10800mm × 64.80mm • جهت مشاهده: ساعت 6 • IC راننده: ILITEK ILI6122 + ILI5960

سیستم لمسی• نوع: پنل لمسی مقاوم 4 سیم (RTP) • رابط: سنجش موقعیت آنالوگ • فعال سازی: مبتنی بر فشار (مطابق دستکش) • دوام: برای میلیون ها لمس

نور پس زمینه• نوع: آرایه LED سفید روشن • تعداد LED: 12 تراشه (6 سری × 2 موازی) • ولتاژ جلو: 17.4V ~ 19.8V • جریان جلو: 40mA معمولی • روشنایی:۲۴۰ cd/m2 (معمولاً با LCD+RTP): 30،000 ساعت در 50 درصد روشنایی

رابط الکتریکی• ویدئو: RGB موازی 24 بیتی (R0-R7 ، G0-G7 ، B0-B7) • ساعت: ورودی ساعت پیکسل DCLK • همگام سازی: HSYNC ، VSYNC ، DE (داده فعال) • کنترل: DISP (نشان روشن / خاموش) • قدرت: VDD 3.0 ~ 3.6V (3.3V معمولی)

ابعاد فیزیکی• اندازه ماژول: 120.70mm × 75.80mm × 2.80mm • با RTP: 116.80mm × 72.60mm × 4.15mm • وزن: TBD

◆ تخصیص پین (40-Pin FPC)

قدرت و روشنایی1 LEDK ️ کاتود روشنایی پس زمینه ️ 2 LEDA ️ آنود روشنایی پس زمینه (+) 3 GND ️ زمین 4 VDD ️ منبع برق منطقی (3.3V)

اتوبوس داده RGB5~12 R0-R7 ️ داده های قرمز (LSB به MSB) 13~20 G0-G7 ️ داده های سبز (LSB به MSB) 21~28 B0-B7 ️ داده های آبی (LSB به MSB)

زمان بندی و کنترل۲۹ GND ️ زمین ۳۰ DCLK ️ ساعت پیکسل ۳۱ DISP ️ صفحه نمایش فعال ۳۲ HSYNC ️ همگام سازی افقی ۳۳ VSYNC ️ همگام سازی عمودی ۳۴ DE ️ فعال سازی داده ۳۵ NC ️ بدون اتصال ۳۶ GND ️ زمین

لمس (NC در FPC  RTP به طور جداگانه بسته شده است)37 XR ️ لمس راست (NC در FPC) 38 YD ️ لمس پایین (NC در FPC) 39 XL ️ لمس چپ (NC در FPC) 40 YU ️ لمس بالا (NC در FPC)

◆ زمان بندی

الزامات ساعت• فرکانس DCLK: 33.3 مگاهرتز معمولی (حداکثر 50 مگاهرتز)

زمان بندی افقی• نمایشگر فعال: 800 چرخه ساعت • کل دوره خط: 1056 معمول (862 ~ 1200 محدوده) • نبض HSD: 1 ~ 40 ساعت • پشت دروازه: 46 ساعت • دروازه جلو: 16 ~ 354 ساعت

زمان بندی عمودی• نمایشگر فعال: 480 خط • کل دوره فریم: 525 معمول (510 ~ 650 محدوده) • VSD پالس: 1 ~ 20 خط • پشت دروازه: 23 خط • دروازه جلو: 7 ~ 147 خط

◆ سناریوهای کاربرد
