5صفحه نمایش دستی بازی های 5 اینچی LCD 1080*1920 روشنایی بالا 700nits صفحه نمایش ناوبری موتورسیکلت

محصولات

5صفحه نمایش دستی بازی های 5 اینچی LCD 1080*1920 روشنایی بالا 700nits صفحه نمایش ناوبری موتورسیکلت

مقدار تولیدی:	1
قیمت:	قابل مذاکره
دوره تحویل:	7-16 روز
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

TXWEI

گواهی

CE FCC ROHS

شماره مدل

TXW550081N0-SY

تعداد پیکسل ها:

1080*1920

جهت مشاهده:

رابط نمایش:

MIPI 4 خط

روشنایی:

700 نیت

منطقه فعال:

68.53*121.82 (میلی متر)

اندازه طرح کلی:

70.53*127.28*1.68/75.92*136.3*2.56 (میلی متر)

دمای عملیاتی:

-20+60

دمای ذخیره سازی:

-30+70 درجه سانتیگراد

تعداد پین ها:

40 پین

برجسته کردن:

5صفحه نمایش دستگیر گیمینگ LCD 5 اینچی,صفحه نمایش موتورسیکلت با روشنایی بالا 1080x1920,صفحه نمایش ناوبری LCD TFT 700nits

1080x1920 high brightness motorcycle display

700nits TFT LCD navigation screen

توضیحات محصول

TXW550081N0-CTP

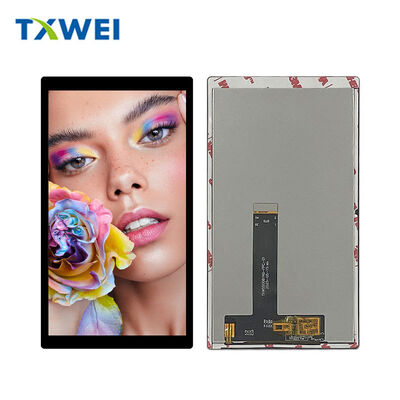

ماژول نمایشگر LCD TFT IPS FHD 5.5 اینچی با لمس خازنی

مرور کلی محصول

ماژول نمایشگر LCD TFT IPS FHD 5.5 اینچی با لمس خازنیTXW550081N0-CTPیک ماژول نمایشگر LCD TFT ممتاز 5.5 اینچی است که توسطShenzhen Tianxianwei Technology Co., Ltd.ساخته شده است. این ماژول که برای کاربردهای با کارایی بالا طراحی شده است، وضوح Full HD خیره کننده را با فناوری لمسی خازنی پاسخگو در یک بسته بندی فشرده و صنعتی ترکیب می کند.

چه در حال توسعه دستگاه های دستی، کنترل کننده های صنعتی، تجهیزات پزشکی یا لوازم الکترونیکی مصرفی باشید، این نمایشگر وضوح استثنایی، دقت رنگ و عملکرد لمسی قابل اعتماد را ارائه می دهد.

مشخصات کلیدی

اندازه نمایشگر: 5.5 اینچ (قطری)

وضوح: 1080 × RGB × 1920 (FHD)

نوع نمایشگر: IPS TFT LCD (معمولاً سیاه)

ناحیه فعال: 68.53 (عرض) × 121.82 (ارتفاع) میلی متر

فاصله پیکسل: 0.06345 × 0.06345 میلی متر

عمق رنگ: 16.7 میلیون رنگ (RGB 24 بیتی)

جهت مشاهده: IPS کامل (همه جهات)

IC درایور: HX83112-A

رابط: MIPI DSI 4 لاین

فناوری لمسی: پنل لمسی خازنی (CTP)

ابعاد ماژول: 75.92 (عرض) × 136.30 (ارتفاع) × 2.56 (ضخامت) میلی متر

عملکرد بصری برتر

فناوری IPS برای زوایای دید عالی

برخلاف پنل های استاندارد TN، فناوریIn-Plane Switching (IPS)ما تولید رنگ و کنتراست ثابت را ازهر زاویه دیدتضمین می کند. چه از کنار، بالا یا پایین مشاهده شود، محتوای شما زنده و دقیق باقی می ماند.

وضوح Full HD

با1080 × 1920 پیکسلکه در یک صفحه 5.5 اینچی فشرده شده است، به~400 PPI تراکم پیکسلبرای متن بسیار واضح، آیکون های واضح و تصاویر دقیق دست یابید. ایده آل برای برنامه هایی که به دقت بصری ظریف نیاز دارند.

عمق رنگ 16.7 میلیون

پشتیبانی ازرنگ RGB 24 بیتیامکان گرادیان های نرم، رنگ های پوست طبیعی و دقت رنگ در سطح حرفه ای را برای برنامه های چندرسانه ای فراهم می کند.

ابعاد فیزیکی

اندازه ماژول LCM + CTP: 75.92 میلی متر (عرض) × 136.30 میلی متر (ارتفاع) × 2.56 میلی متر (ضخامت)

ناحیه نمایش فعال: 68.53 میلی متر (عرض) × 121.82 میلی متر (ارتفاع)

طراحی فشرده: برای دستگاه های با فضای محدود بدون به خطر انداختن فضای صفحه نمایش بهینه شده است.

رابط و اتصال

رابط MIPI DSI 4 لاین

سرعت بالاMIPI DSI (رابط سریال نمایشگر)با 4 لاین داده تضمین می کند:

پهنای باند بالا برای نرخ های تازه سازی روان 60 هرتز+
EMI کم برای برنامه های حساس به نویز
تعداد پین کاهش یافته که طراحی PCB را ساده می کند
مصرف برق کم که عمر باتری را افزایش می دهد

پین اوت کانکتور FPC 40 پین

برق و زمین:

پین های 1-2: GND
پین های 15، 17: LED+ (آند)
پین های 21، 23، 25: LED- (کاتد)
پین 31: LCD_IOVCC (1.8 ولت)
پین 35: VSP (+5.7 ولت)
پین 37: VSN (-5.7 ولت)
پین های 39-40: GND

داده MIPI DSI:

پین های 12/14: D0N/D0P (لاین داده 0)
پین های 18/20: D1N/D1P (لاین داده 1)
پین های 30/32: D2N/D2P (لاین داده 2)
پین های 36/38: D3N/D3P (لاین داده 3)
پین های 24/26: CLKN/CLKP (کلاک)

سیگنال های کنترل:

پین 3: CTP_RST (ریست لمسی)
پین 4: LCD_RST (ریست LCD، 1.8 ولت، فعال پایین)
پین 5: CTP_INT (وقفه لمسی)
پین 6: TE (اثر پارگی)
پین 29: PWM (کنترل نور پس زمینه)

رابط لمسی I2C:

پین 7: CTP_SDA (داده لمسی I2C)
پین 9: CTP_SCL (کلاک لمسی I2C)

سایر:

پین 8: LCD_ID (NC - بدون اتصال)
پین 11: NC (بدون اتصال)

سیستم نور پس زمینه پیشرفته

نوع: LED سفید لبه دار

تعداد LED: 18 LED

ولتاژ رو به جلو: 16.8 ولت ~ 19.2 ولت (معمولی: 18 ولت)

جریان رو به جلو: 60 میلی آمپر (معمولی)

روشنایی: 700 سی دی بر متر مربع (با LCD+CTP)

عمر LED: 30,000 ساعت

کنترل کم نور: رابط PWM

نکته حرفه ای: نور پس زمینه از کم نور کردن PWM (پین 29) پشتیبانی می کند و امکان کنترل دقیق روشنایی از 0 تا 100% را برای مدیریت انرژی و انطباق با نور محیط فراهم می کند.

پنل لمسی خازنی یکپارچه

فناوری لمسی خازنی پیش بینی شده (PCT)ارائه می دهد:

پشتیبانی چند لمسی (معمولاً 5+ نقطه)
حساسیت بالا - به لمس انگشت سبک پاسخ می دهد
دوام - سطح مهر و موم شده در برابر آلودگی مقاوم است
وضوح نوری - حداقل تأثیر بر روشنایی نمایشگر

رابط لمسی: I2C (SDA/SCL) با خط وقفه اختصاصی (CTP_INT) و کنترل ریست (CTP_RST).

محیطی و قابلیت اطمینان

شرایط عملیاتی

دمای عملیاتی: -20 درجه سانتیگراد ~ +60 درجه سانتیگراد

دمای ذخیره سازی: -30 درجه سانتیگراد ~ +70 درجه سانتیگراد

رطوبت عملیاتی: 20% ~ 90% RH

تست قابلیت اطمینان

✓ ذخیره سازی در دمای بالا: +70 درجه سانتیگراد / 96 ساعت
✓ ذخیره سازی در دمای پایین: -30 درجه سانتیگراد / 96 ساعت
✓ عملیات در دمای بالا: +60 درجه سانتیگراد / 96 ساعت
✓ عملیات در دمای پایین: -20 درجه سانتیگراد / 96 ساعت
✓ شوک حرارتی: -20 درجه سانتیگراد ↔ +60 درجه سانتیگراد، 10 چرخه
✓ مقاومت در برابر رطوبت: 50 درجه سانتیگراد × 90% RH / 96 ساعت

مشخصات الکتریکی

ولتاژ تغذیه I/O (VDDIO):

حداقل: 1.8 ولت
معمولی: 1.8 ولت
حداکثر: 3.3 ولت

ولتاژ آنالوگ مثبت (VSP):

حداقل: 4.8 ولت
معمولی: 5.7 ولت
حداکثر: 6.0 ولت

ولتاژ آنالوگ منفی (VSN):

حداقل: -6.0 ولت
معمولی: -5.7 ولت
حداکثر: -4.8 ولت

الزامات توالی برق:

زمان افزایش VDD1: 20 میکروثانیه ~ 2 میلی ثانیه
زمان افزایش VSP/VSN: 100 میکروثانیه ~ 5 میلی ثانیه
توالی مناسب برای راه اندازی قابل اعتماد مورد نیاز است

کاربردهای ایده آل

لوازم الکترونیکی مصرفی

دستگاه های بازی دستی
پخش کننده های رسانه قابل حمل
کنترل از راه دور رده بالا

صنعتی

پنل های کنترل HMI
تجهیزات تست و اندازه گیری
تبلت های صنعتی

پزشکی

دستگاه های تشخیصی قابل حمل
سیستم های نظارت بر بیمار
تبلت های پزشکی

خودرو

نمایشگرهای داشبورد
سیستم های اطلاعات سرگرمی
سرگرمی صندلی عقب

اطلاعات سفارش

شماره مدل: TXW550081N0-CTP

شرح: LCD IPS FHD 5.5 اینچی + پنل لمسی خازنی

گزینه های سفارشی سازی موجود:

افزایش روشنایی (تا 1000+ نیت)
سفارشی سازی شیشه پوشش (پوشش های AG/AR/AF)
تغییرات طول FPC و کانکتور
سفارشی سازی فریمور کنترلر لمسی
