6.86 اینچ Bar screen 480x1280 رزولوشن رابط RGB خودرو دستگاه خانگی هوشمند دستگاه آشپزخانه صفحه نمایش LCD

محصولات

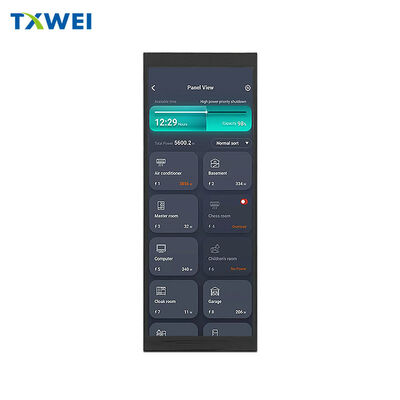

6.86 اینچ Bar screen 480x1280 رزولوشن رابط RGB خودرو دستگاه خانگی هوشمند دستگاه آشپزخانه صفحه نمایش LCD

مقدار تولیدی:	1
قیمت:	قابل مذاکره
دوره تحویل:	7-16 روز
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

TXWEI

گواهی

CE FCC ROHS

شماره مدل

TXW686013B0

تعداد پیکسل ها:

480*1280

جهت مشاهده:

رابط نمایش:

روشنایی:

500 نیت

منطقه فعال:

60.19*160.51

اندازه طرح کلی:

66.7 * 181.2 * 4.4 میلی متر

دمای عملیاتی:

-20+70

دمای ذخیره سازی:

-30+80 درجه سانتیگراد

تعداد پین ها:

40 پین

نمایش آی سی:

NV3052C

برجسته کردن:

6صفحه نمایش LCD RGB 86 اینچی,صفحه نمایش TFT با وضوح 480x1280,صفحه نمایش ال سی دی هوشمند خودرو

480x1280 resolution TFT screen

car smart home LCD display

توضیحات محصول

6.86" نمایشگر عمودی RGB

صفحه نمایش نوار بلند مقرون به صرفه برای دستگاه های هوشمند و سیستم های ذخیره انرژی

نه همه برنامه ها نیاز به رابط های پیشرفته MIPI یا روشنایی نور خورشید دارند.نمایش قابل اعتماد و مقرون به صرفهTXW686013B0 این شکاف را به طور کامل پر می کند6صفحه نمایش عمودی ۸۶ اینچیبا قابلیت سازگاری رابط موازی سنتی RGB، که آن را مسیر ارتقاء ایده آل برای کالاهای سفید، سیستم های ذخیره انرژی،و تجهیزات پزشکی که در آن ساده سازی توسعه و کنترل هزینه های BOM بر مشخصات پیشرفته اولویت دارند.

با وضوح 480×1280 در عرض یک منطقه فعال بلند 60.19 میلی متر با 160.51 میلی متر،این پنل IPS زیبایی های رابط شبیه گوشی های هوشمند را به دستگاه ها می رساند بدون اینکه مجبور شوید کل سیستم جاسازی شده خود را در اطراف رابط های سریال با سرعت بالا طراحی مجدد کنید.

مزیت RGB: توسعه ساده با طراحی مدرن

رابط RGB ۴۰ پین که با نسخه های قدیمی سازگار است

در حالی که صنعت به سمت رابط های MIPI DSI که نیاز به کنترل کننده های اختصاصی و تخصص طرح PCB با سرعت بالا دارند، TXW686013B0 حفظ می کندرابط موازی 40 پین RGB اثبات شدهاین یک محدودیت نیست، این یک مزیت استراتژیک برای برنامه های کاربردی خاص است.

رابط RGB به طور مستقیم به میکروکنترلرهای اصلی از STM32، NXP LPC،و تراشه های سری Allwinner بدون نیاز به IC های پردیس گران قیمت MIPI یا برخورد با جفت های دیفرانسیل سازگاری با مقاومتکتابخانه های موجود نرم افزار شما برای پروتکل های موازی 8080 یا RGB بلافاصله کار می کنند، زمان توسعه را از ماه ها به هفته ها کاهش می دهند.برای دستگاه های حساس به هزینه که هر سنت از هزینه BOM اهمیت دارد، حذف تراشه کنترل کننده MIPI هم هزینه قطعات و هم پیچیدگی لایه PCB را کاهش می دهد.

کانکتور ۴۰ پین خطوط داده R، G، B اختصاصی و سیگنال های همگام سازی افقی و عمودی را فراهم می کندارائه رنگ 24 بیتی بدون فشرده سازی به IC راننده NV3052C بدون هزینه پروتکل از رابط های سریالی.

6.86-اینچ Canvas عمودی برای UIs دستگاه

وضوح 480×1280 باعث ایجاد یک3:8 نسبت ابعادکه رفتار حرکت عمودی طبیعی رابط های هوشمند مدرن را منعکس می کند.منطقه نمایش فعال برای رابط تنظیم پارامترهای بصری فضای عمودی قابل توجهی فراهم می کند..

تصور کنید یک هود هوشمند که انگشتش در امتداد 160 میلی متر گرما حرکت می کند، یا یک اینورتر ذخیره انرژی که منحنی تولید برق یک روز را بدون حرکت افقی نشان می دهد..طرح ماژول 66.7 میلی متر در 181.2 میلی متر (فقط 4.4 میلی متر ضخامت) به راحتی در فضاهای باریک پنل کنترل که برای درب های یخچال، جلوی کوره و کنسول های ماشین لباسشویی معمول است، قرار می گیرد.

تکنولوژی IPS تضمین می کند که آیا کاربر در ارتفاع 175 سانتی متر ایستاده است یا یک کودک از پایین به بالا می رسد،نمایشگر رنگ و کنتراست ثابت را حفظ می کند که برای هشدار های ایمنی و شاخص های وضعیت در تجهیزات انرژی ضروری است.

مزایای خاص کاربرد

سیستم های ذخیره انرژی و اینورتر

برای سیستم های ذخیره سازی باتری مسکونی و اینورترهای خورشیدی، TXW686013B0 تعادل کامل تراکم اطلاعات و خوانایی را فراهم می کند.روشنایی ۵۰۰ نیتمناسب محیط های نصب داخلی گاراژ ها، اتاق های کاربردیو دیوارهای بیرونی در مناطق سایه دار که در آن قابلیت خواندن نور خورشید شدید مورد نیاز نیست اما دید واضح در زیر نور فلورسنت ضروری است.

فرمت عمودی به طور طبیعی نشانگرهای سطح شارژ باتری را که مانند یک اندازه گیری سوخت سنتی خوانده می شود، از پایین به بالا در طول ارتفاع 160.51 میلی متر گسترش می دهد.انیمیشن جریان برق در زمان واقعی (که نشان دهنده حرکت انرژی از پنل های خورشیدی به باتری ها به مصرف خانگی است) به طور بصری در یک ستون عمودی جریان دارد، در حالی که رابط RGB به روزرسانی های انیمیشن بدون محدودیت پهنای باند که می تواند صفحه نمایش های متصل به SPI را آزار دهد را تضمین می کند.

دمای عملیاتی از -20°C تا +70°C واقعیت های حرارتی دستگاه های گاراژ را در آب و هوای سرد و اتاق های تجهیزات بدون تهویه مطبوع پوشش می دهد.در حالی که امتیاز ذخیره سازی از -30 °C تا +80 °C ذخیره سازی را در طول لجستیک زمستانی و ذخیره سازی تابستانی ذخیره سازی می کند.

لوازم آشپزخانه هوشمند

کلاهک های مدرن، اجاق ها و یخچال ها نیاز به رابط های لمسی دارند اما با محیط های خشن بخار، روغن و چرخه های دمایی مواجه می شوند.در حالی که این ماژول نمایش به عنوان یک نمایشگر خالص (لمس اختیاری / سفارشی)، ضخامت 4.4 میلی متر فضای زیادی برای فیلم های لمسی ظرفیتی خارجی یا پوشش های لمسی مقاوم را که تولید کنندگان دستگاه به دلیل دوام و ساختار هزینه آنها ترجیح می دهند، باقی می گذارد.

روشنایی 500 نیت از طریق نور محیط آشپزخانه و بخار بدون مصرف برق و چالش های مدیریت حرارتی 1000+ nit نمایش می دهد.IC راننده NV3052C شامل اصلاح گاما بهینه شده برای پس زمینه های سفید رایج در UI دستگاه است، اطمینان حاصل شود که متن دستور العمل و منو های کنترل در مقابل پنل های شیشه ای روشن ظاهر می شوند.

برای ماشین های لباسشویی، جهت گیری عمودی اجازه می دهد تا رابط های انتخاب چرخه ای که طرح های دیالوگ فیزیکی را که کاربران با آن آشنا هستند تقلید کنند،در حالی که اضافه کردن دقت دیجیتال و شاخص های وضعیت اتصال وای فای که نمی تواند در کنترل های مکانیکی سنتی قرار گیرد.

تجهیزات پزشکی و بهداشتی

دستگاه های پزشکی قابل حمل و مانیتورهای کنار تخت به دلیل نیاز به انرژی متوسط و درجه حرارت صنعتی قابل اعتماد استفاده می کنند.رابط RGB ادغام را با پردازنده های دستگاه های پزشکی قدیمی که اولویت اطمینان در زمان واقعی را نسبت به پخش ویدیوی با سرعت بالا ساده می کند، در حالی که قطر ۶٫۸۶ اینچی ارتفاع شخصیت کافی را برای قابل خواندن علائم حیاتی از سراسر یک اتاق فراهم می کند.

محدوده عملیاتی -20 °C تا +70 °C تغییرات دمایی واگن های پزشکی متحرک را که بین اتاق های بیمار با کنترل آب و هوا و مناطق استریلیزه شده حرکت می کنند، در حالی که محدوده باریک 4.پروفایل 4 میلی متری اجازه می دهد تا طرح های دستی ارگونومیک برای ابزارهای تشخیصی قابل حمل.

مرور کلی مشخصات فنی

نام مدل:TXW686013B0
نمايش قطر:6.86 اینچ (174.4 میلی متر)
قطعنامه:480 پیکسل افقی به 1280 پیکسل عمودی
نسبت ابعاد:3:8 جهت گیری عمودی
تکنولوژی نمایش:IPS TFT با زاویه دید کامل
نوع رابط:رابط موازی RGB، کانکتور 40 پین
آي سي راننده:NV3052C (کنترلر زمان بندی یکپارچه و تصحیح گاما)
خروجی روشنایی:500 نیت (cd/m2) ، مناسب برای محیط های داخلی و بیرونی سایه دار

منطقه نمایش فعال:
عرض: 60.19 میلی متر
ارتفاع: 160.51 میلی متر

ابعاد طرح ماژول:
عرض: 66.7 میلی متر
ارتفاع: 181.2 میلی متر
عمق: 4.4 میلی متر (ماژول نمایش تک)

رتبه بندی های زیست محیطی:
محدوده دمای عملیاتی: -20 درجه سانتیگراد تا +70 درجه سانتیگراد
محدوده دمای ذخیره سازی: -30 درجه سانتیگراد تا +80 درجه سانتیگراد

پشتیبانی از ادغام و سفارشی سازی

جزئیات رابط الکتریکی

رابط RGB 40 پین داده های رنگی استاندارد 24 بیتی (8 بیت در هر کانال RGB) را با ساعت پیکسل اختصاصی، همگام سازی افقی و خطوط همگام سازی عمودی پذیرفته است.این معماری موازی اجازه اتصال مستقیم به رابط های حافظه خارجی میکروکنترلر (FSMC در STM32) را می دهد.، EBI در سری SAM) بدون تراشه های ترجمه پروتکل، کاهش تعداد قطعات و نقاط شکست بالقوه.

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

یادداشت های یکپارچه سازی مکانیکی

با عرض 66.7 میلی متر و ارتفاع 181.2 میلی متر، این ماژول نیاز به حداقل فضای فریم دارد.ضخامت 4 میلی متری می تواند به واحدهای استاندارد LED backlight در حالی که حفظ زیبایی ظریف مناسب برای پانل های کنترل فلش نصب.

برای کاربردهایی که نیاز به عملکرد لمسی دارند،سطح صفحه نمایش هم با لایه بندی فیلم لمسی ظرفیت (برای چند لمسی) و هم با لایه های لمسی مقاوم (برای کار با قلم یا دستکش) سازگار است.، با سطح شیشه ای مسطح که در صورت جفت شدن با لنزهای محافظ، اتصال نوری مطلوب را تضمین می کند.

گزینه های سفارشی سازی

در حالی که پیکربندی استاندارد ارائه می دهد 500-nit روشنایی بهینه برای بهره وری داخلی،تغییرات روشنایی پس زمینه می تواند خروجی را به 300 نیت برای کاربردهای پزشکی اتاق تاریک یا 700 نیت برای دید نیمه بیرونی تنظیم کند. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

ایده آل برای توسعه دهندگان که به سادگی اهمیت می دهند

اگر تیم مهندسی شما نیاز به ارائه یک رابط کاربری مدرن به یک دستگاه حساس به هزینه بدون یادگیری پشته های پروتکل MIPI، طراحی مجدد PCB برای یکپارچگی سیگنال با سرعت بالا،یا ادغام تراشه های پردیس گران قیمت، TXW686013B0 راه حل عملی را ارائه می دهد. این شکاف بین پروژه های ریز کنترل کننده های RGB مدرسه قدیمی و رابط های نوین صفحه لمسی عمودی را پر می کند.به شما اجازه می دهد تا جذابیت بصری محصول خود را ارتقا دهید در حالی که معماری جاسازی شده ثابت شده خود را سالم نگه دارید.

آماده ای که رابط دستگاهت رو بدون اختراع مجدد الکترونیکت مدرن سازی کنی؟

درخواست اسناد فنی و واحدهای نمونه امروز. تیم برنامه های کاربردی ما می تواند طرح مرجع برای اتصال رابط RGB به سیستم عامل های محبوب MCU از جمله سری STM32F4/F7،NXP i. سری MX RT و کنترل کننده های Allwinner D1/A133
