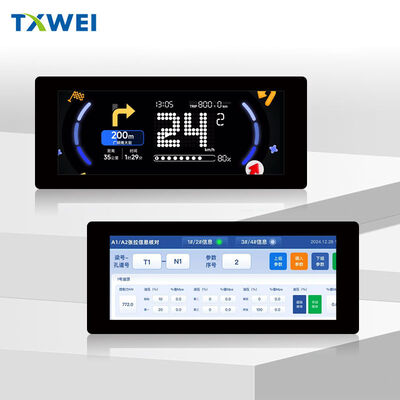

6.2inch 480*1280 رابط رابط MIPI TFT دو چرخ صفحه نمایش ابزار ماژول مونتاژ صفحه نمایش INCELL

تحلیل عمیق محصول TXW620009B0-CTP

1، این یک صفحه نمایش معمولی 6 اینچ نیست، اما یک اسلات کارت دقیق برای "شکل میله عمودی ماشین اندازه گیری صفحه نمایش"

اکثر صفحه نمایش های 6.2 اینچی در بازار چشم انداز (16: 9) هستند ، در حالی که این 480 × 1280 دارای نسبت نوار عمودی 3 است:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area، در حالی که صفحه نمایش میله عمودی می تواند به طور کامل در مرکز لوله نصب شود، حفظ منطقه نمایش اطلاعات ناوبری بدون تأثیر بر دید سوار شدن.

روشنایی 1200 نیت در زمینه تلفن های همراه یک مسئله بزرگ نیست، اما در زمینه ابزار خودرو یک استاندارد وارد کننده است (مقارن:درخشش بیرون آیفون حدود 1000 تا 1200 نیت است)این بدان معنی است که در زیر نور مستقیم خورشید در ظهر، رانندگان هنوز می توانند سرعت و سطح باتری را به وضوح ببینند، به جای تبدیل شدن به یک "تخته سیاه" مانند یک صفحه نمایش معمولی.

2ارزش ساختار In Cell به شدت دست کم گرفته شده است

جدول پارامترها فقط حاوی کلمه "Incell" است، اما این دو تصمیم مهندسی را شامل می شود:
کنترل ضخامت: ضخامت کل 5.68 میلی متر است، از جمله لایه لمسی. ساختار سنتی G + G (گلاس + شیشه) معمولاً به 7-8 میلی متر نیاز دارد، اما این یک می تواند سطح 5 میلی متر را به دست آورد،که به این معنی است که طراحی ID کلی ماشین می تواند تهاجمی تر باشد - مانند ساخت یک پوشش ابزار ساده نزدیک دستگیره، به جای بلوک های برجسته.

تجربه لمسی: In Cell حسگرهای لمسی را در پانل LCD ادغام می کند و به طور قابل توجهی حساسیت لمسی مرطوب و دستکش را در مقایسه با لمس خارجی بهبود می بخشد.این برای سوار شدن در روزهای بارانی یا استفاده از دستکش موتورسیکلت ضروری استاگر شما از داشبورد خودروهای الکتریکی استفاده کرده اید، باید درد دست زدن به آن با دست های خیس را بدانید.

3تاثیرات هزینه ای از رابط MIPI 4 Lane

استفاده از MIPI به جای RGB نشان می دهد که IC درایور JD9265T از انتقال سریال با سرعت بالا پشتیبانی می کند. این سه مزیت ضمنی را به همراه دارد:
سازگاری الکترومغناطیسی EMC بهتر است: منابع مداخله بزرگ مانند موتورها و کنترل کننده ها در داخل دو چرخ خودرو وجود دارد،و سیگنال دیفرانسیل MIPI بیشتر ضد تداخل از RGB موازی است

باریک شدن سیم کشی: 40PIN در مقایسه با RGB 50+PIN فضای کمتری دارد و در هنگام عبور از خم های دست، انعطاف پذیرتر است
کاهش مصرف برق: برای دستگاه های باتری مانند دوچرخه، هر کاهش 10mA در جریان آماده یک نقطه فروش است

4مهندسی قابلیت اطمینان در پشت پارامترهای دمایی

-30 °C~+85 °C به طور تصادفی نوشته نمی شود. -30 °C به این معنی است که اولین راه اندازی در صبح زمستان در هیلونگجیانگ LCD را یخ نمی زند یا به آرامی پاسخ نمی دهد.+85 °C به این معنی است که در اثر قرار گرفتن در معرض آفتاب ظهر در هاینان و گرم کردن دستگاه (که ممکن است به 90 °C در داخل جعبه برسد) ، هیچ نشت مایع یا حرکت لمسی وجود نخواهد داشت.

توجه ویژه ای به دمای ذخیره سازی -40 °C ~ 90 °C داشته باشید، که از دمای کار گسترده تر است.این سناریوهای حمل و نقل را در نظر می گیرد - از لجستیک زنجیره سرد در کارخانه های شنژن تا انبارها در شمال شرقی چین، یا حمل مستقیم نور خورشید در کانتینرها در تابستان، که در آن تجهیزات می توانند در هنگام روشن شدن در دمای شدیدتر مقاومت کنند.این تفاوت اساسی بین درجه خودرو و درجه مصرف کننده است.

5یادآوری های کلیدی برای طراحی ساختاری (برای مهندسان ID)

فاصله 10 میلی متر بین ابعاد بیرونی 62.29 × 163.36mm و ابعاد لمسی 72.43 × 176.65mm وجود دارد. این نشان می دهد که:
یک دایره از منطقه BM (سطح سیاه) در خارج از منطقه LCD AA وجود دارد (54.43 × 146.65mm)

لایه لمسی یک دایره بزرگتر از صفحه نمایش است و ممکن است شامل مناطق دکمه لمسی یا به سادگی اجازه تجمع
هنگام طراحی محفظه باید توجه شود که باز شدن پنجره باید حداقل 1.5 میلی متر بزرگتر از یک طرف منطقه AA باشد (برای جلوگیری از ایجاد لبه های سفید) ،اما ناحیه مؤثر لمس می تواند به لبه پوشش برای یک اثر "بدون مرز" گسترش یابد

جهت ضخامت: بدن صفحه LCD 4.38mm است و ضخامت کل پنل لمسی 5.68mm است، که نشان می دهد که ارتفاع انباشت پنل لمسی + ساختار FPC + backlight تنها 1.3mm است،که متعلق به طرح فوق نازک استاما لطفا توجه داشته باشید که آیا این 5.68mm شامل کف / چسب پشتیبان است؟ اگر یک ساختار ضد آب ساخته شود، یک فضای بافر اضافی 0.3-0.5mm نیاز به رزرو است.

6پیشنهادات برای اعتصاب دقیق در سناریوهای کاربرد

داشبورد دو چرخ: فقط سرعت ساده را نمایش ندهید. از طرف طولانی 1280 برای ایجاد یک UI تقسیم بندی شده استفاده کنید - نیمه بالا ناوبری (نمایش نقشه ساده) ، سرعت متوسط و نیمه پایین کنترل موسیقی.روشنایی 1200 نیت از تنظیم خودکار سنجش نور پشتیبانی می کند (زیادترین روشنایی در طول روز، به طور خودکار در شب به کمتر از 200 نیت کاهش می یابد تا از درخشش جلوگیری شود).

کنترل مرکزی ماشین آلات کشاورزی: ماشین آلات کشاورزی دارای ارتعاش و گرد و غبار بالایی هستند.به مشتری پیشنهاد می شود که فیلم ضد درخشش AG (درخشش بالا بدون کاهش فیلم) و براکت بافر را اضافه کند.رابط لمسی I2C می تواند از طراحی اضافی دکمه های فیزیکی پشتیبانی کند (در صورت شکست لمسی، می توان اتوبوس I2C را به یک صفحه کلید فیزیکی متصل کرد).

تجهیزات پزشکی: این اندازه برای دستگاه های سونوگرافی یا نظارت قابل حمل مناسب است. اما پزشکی نیاز به صدور گواهینامه EMC سختگیرانه تر،و طراحی محافظ رابط های MIPI نیاز به توجه اضافی دارد- قابلیت شروع در دمای پایین 30 درجه سانتیگراد برای شرایط اضطراری در فضای باز مناسب است.
