صفحه نمایش ال سی دی 4.5 اینچی 1920*1080 با وضوح بالا با روشنایی بالا چشم انداز رابط mipi صفحه نمایش ابزار در فضای باز صفحه نمایش LCD

خلاصه ی اصلی

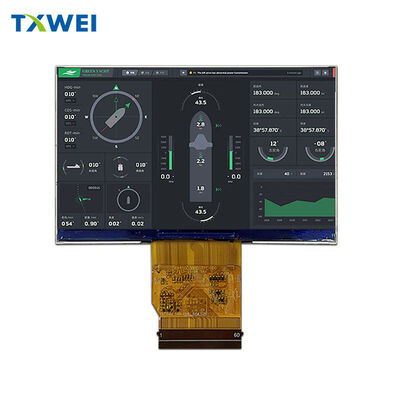

• نوع محصول: ماژول LCD TFT استاندارد ۴٫۴۵ اینچی (۱۹۲۰×RGB×۱۰۸۰ نقطه)
• ساختار: پانل TFT + EK79303 راننده IC + FPC + چراغ سفید LED
• رابط: MIPI 4 خط
• انطباق زیست محیطی: بدون سرب، گواهینامه RoHS
• جهت مشاهده: از همه زاویه ها (360 درجه دید روشن)
• رنگ پشتیبانی: 16.7M رنگ (برنامه قابل تنظیم)

ابعاد کلیدی و وزن

• اندازه ماژول: 103.50 (W) × 65.30 (H) × 2.50 (T) میلی متر (تضامن ± 0.20mm مگر اینکه مشخص شود)
• منطقه فعال: 98.50 (H) × 55.40 (V) mm
• پیکسل Pitch: 0.0513 (H) × 0.0513 (V) mm
• ترتیب پیکسل: نوار عمودی RGB
• وزن: TBD (برای تعیین)
• مشخصات FPC: ضخامت FPC + PI = 0.30±0.03mm (فرستاده نشده)

قدرت و روشنایی

منبع برق

• ولتاژ هسته (VCC): 3.0-3.3V (معمولا 3.3V)
• ولتاژ آنالوگ (VSP): 4.8-6.0V (معمولا 5.8V)
• ولتاژ آنالوگ (VSN): -6.0 تا -4.8V (معمولا -5.8V)

سیستم روشنایی پس زمینه

• نوع: نوردهی لبه ای با 18 لامپ LED سفید
• ولتاژ جلو (VF): 16.8-19.2V
• جریان جلو (IF): 60mA معمولی
• حداقل روشنایی: 1500 cd/m2 (متوسط 9 امتیاز)
• یکنواخت روشنایی: حداقل 80٪
• طول عمر LED: 30،000 ساعت (درخشش به 50٪ در 20mA / LED کاهش می یابد؛ اگر جریان > 25mA / LED باشد کوتاه می شود)

توابع کلید پین (توسعه شده)

• قدرت / زمین: VCC 3.3V (پین 4,5)
• سیگنال های کنترل: STBYB (Pin7، حالت ایستادگی: بالا=عادی، پایین= صرفه جویی در مصرف برق)
• ارتباطات SPI: SPI-CS (Pin14). SPI-SCL (Pin23). SPI-SDAI (Pin24). SPI-SDAO (Pin25). ROM (Pin26, MTP) کنترل بارگذاری خودکار.
• داده/ساعت: D0P/D0N به D3P/D3N (داده های دیفرانسیل) ♫ CLKP/CLKN (ساعت دیفرانسیل) ♫
• قدرت نور پس زمینه: LEDA (Pin60, anode)
• بدون اتصال: چندین پین NC (غیر استفاده شده)

عملکرد نوری

• نسبت کنتراست: 1000 (دقیقه ای) - 1500 (معمولی) (در زاویه 0° اندازه گیری می شود)
• انتقال: 6.4-7.5٪ (پولاریزر با انتقال بالا، بدون APF & Haze)
• طیف رنگی: 70٪ NTSC (C-Light)
• زمان پاسخ: 45ms (Tr+Tf، زاویه 25°C/0°)
• زاویه دید: افقی/عمودی 70° (دقیقه) - 80° (معمولا) (CR>10)
• رنگ (CIE1931): قرمز (x:0.587-0647، y:0.291-0.351)0.۲۹۰-۰350، y:0.491-0.551)0.113-0.173، y:0.089-0.149)0.277-0337، y:0.292-0.352)

محیط زیست و قابلیت اطمینان

• دمای کار و نگهداری: -30°C تا +85°C
• حداکثر رطوبت: 90٪ RH (بدون تهویه)
• آزمون های موفقیت آمیز: ذخیره سازی و کار با دمای بالا و پایین (85 درجه سانتیگراد/-30 درجه سانتیگراد، 96 ساعت)
• معیارهای پذیرش: هیچ نقص عملکردی، قطعات گمشده، نشت، حباب ها یا قطعات آزاد وجود ندارد

ملاحظات مهم

• پیشنهاد پنجره TP: اندازه یک جانبه 0.3-0.5mm بزرگتر از منطقه فعال LCM
• پارامترهای حیاتی: در مشخصات اصلی با "*" مشخص شده است؛ پارامترهای مرجع در "(") ، پارامترهای CPK در "[]"
• روش بسته بندی: TBD (برای آخرین جزئیات با تامین کننده تماس بگیرید)
