صفحه نمایش 8 اینچی صفحه نمایش عمودی mipi صفحه نمایش لمسی جاسازی شده اینسل صفحه نمایش صفحه نمایش تبلت صنعتی هوشمند

محصولات

صفحه نمایش 8 اینچی صفحه نمایش عمودی mipi صفحه نمایش لمسی جاسازی شده اینسل صفحه نمایش صفحه نمایش تبلت صنعتی هوشمند

مقدار تولیدی:	1
قیمت:	قابل مذاکره
دوره تحویل:	7-16 روز
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

TXWEI

گواهی

CE FCC ROHS

شماره مدل

TXW800041N0-HL

تعداد پیکسل ها:

800*1280

جهت مشاهده:

رابط نمایش:

روشنایی:

800 نیت

منطقه فعال:

107.64*172.22

اندازه طرح کلی:

121.8*194*3.9mm

دمای عملیاتی:

-20+70

دمای ذخیره سازی:

-30+80 درجه سانتیگراد

تعداد پین ها:

40 پین

فناوری لمسی:

اینسل

رابط لمسی:

برجسته کردن:

صفحه لمسی LCD 8 اینچی رابط MIPI

لایه بندی کامل صفحه لمسی LCD صنعتی

صفحه نمایش LCD TFT با وضوح 800x1280

توضیحات محصول

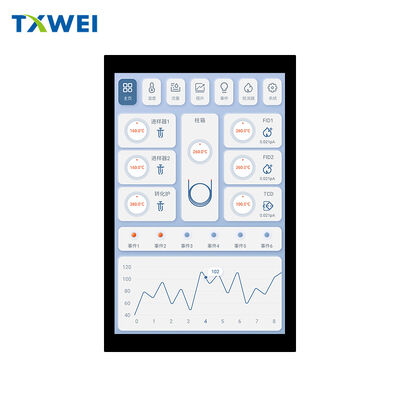

TXW800041N0-HL ماژول صفحه نمایش IPS 8 اینچی با روشنایی بالا با لمسی یکپارچه در سلول

1خلاصه ی محصول

درTXW800041N0-HLیک ماژول صفحه نمایش پیشرفته 8 اینچی است که برای کاربردهای جاسازی شده ای طراحی شده است که در آن وضوح بصری، پاسخگویی لمسی و پایداری محیطی همگام می شوند.800 × 1280این ماژول تصاویر واضح و با وضوح بالا را برای استفاده از رابط انسان-ماشین (HMI) بهینه می کند.تکنولوژی لمسی در سلولنیاز به یک استیک حسگر لمسی جداگانه را از بین می برد، که منجر به یک استیک نوری ساده شده می شود که انتقال نور را افزایش می دهد، پارالاکس را کاهش می دهد،و به شکل بسیار باریک کمک می کند.

2. عملکرد و ویژگی های نوری را نشان دهید

در قلب TXW800041N0-HL یکIPS (تغییر در هواپیما)پنل بلور مایع، تضمین بازتولید رنگ سازگار و زاویه های دید گسترده در تمام جهت گیری ها.این فناوری به طور موثر تغییر رنگ و تحریف گاما را در هنگام مشاهده خارج از محور به حداقل می رساند..

قطعنامه:800 (H) × 1280 (V) پیکسل
روشنایی:۸۰۰ نیت (معمولاً) ، که امکان ارائه محتوای قابل خواندن را حتی در شرایط نور محیطی مستقیم یا در فضای باز فراهم می کند
جهت مشاهده:IPS کامل کیفیت تصویر برتر از دیدگاه های افقی و عمودی 178 °
کنترل کننده صفحه نمایش:که توسطILI9882Uچیپست، یک آی سی درایور اثبات شده که پردازش سیگنال پایدار، تداخل الکترومغناطیسی کم (EMI) و سازگاری میزبان گسترده را ارائه می دهد

3تکنولوژی لمس و رابط

ماژول شامللمس ظرفیتی در سلولاین تکنولوژی، قرار دادن لایه حسگر لمسی به طور مستقیم در سلول LCD به جای یک پوشش لایه دار است. این انتخاب معماری مزایای مهندسی متعدد را به همراه دارد:کاهش ضخامت کل انبار، دقت مختصات لمسی بهبود یافته، کارایی نوردهی صفحه نمایش افزایش یافته و دوام برتر در برابر آلاینده های سطحی و ورود رطوبت.

رابط لمسی:I2C (IIC) یک پروتکل سریال استاندارد دو سیم که ادغام یکپارچه با میکروکنترلرهای اصلی و پردازنده های برنامه را تضمین می کند
پروتکل لمس:پشتیبانی چند لمسی استاندارد صنعت با نرخ گزارش بالا مناسب برای تجارب کاربر غنی از حرکات

4مشخصات مکانیکی

TXW800041N0-HL در یک طرح فشرده و سخت مکانیکی بسته بندی شده است که برای تسهیل یکپارچه سازی آسان در مجموعه های پانل جلویی و محفظه های نصب شده بر روی فریز طراحی شده است.

منطقه نمایش فعال:107.64 mm (W) × 172.22 mm (H)
ابعاد طرح ماژول:121.8 mm (W) × 194 mm (H) × 3.9 mm (D)

ضخامت کل کمتر از 4 میلی متر، مناسب بودن ماژول را برای تبلت های صنعتی با فضای محدود، اسپیکر های هوشمند،و ترمینال های کنترل دسترسی فلش ماونت که در آن حداقل سازی طراحی صنعتی مهم است.

5. اطمینان از محیط زیست و دوام عملیاتی

ساخته شده برای تحمل محیط های گرمای چالش برانگیز، TXW800041N0-HL حفظ یکپارچگی عملیاتی در سراسر طیف گسترده ای از دما.این انعطاف پذیری باعث می شود آن را به همان اندازه برای کیوسک های بیرونی در معرض آب و هوا قابل اجرا کند، کف کارخانه های متغیر حرارتی و دستگاه های داخلی به طور مداوم در حال اجرا هستند.

محدوده دمای عملیاتی:-20°C تا +70°C
محدوده دمای ذخیره سازی:-30°C تا +80°C

These specifications ensure that the display module retains stable electro-optical performance during cold-start conditions and sustained high-temperature operation without compromising liquid crystal response times or touch sensor calibration.

6. رابط برق و ادغام سیستم

مسیر ویدیوی نمایش از طریق یکMIPI DSI 40 پینرابط، استاندارد واقعی برای اتصال صفحه نمایش با سرعت بالا و کم مصرف در سیستم های جاسازی شده مدرن.رابط MIPI از نرخ های ارتقاء بالا و عمق رنگ های عمیق پشتیبانی می کند در حالی که تعداد پین ها و پیچیدگی مسیریابی PCB را در مقایسه با راه حل های متوازی RGB قدیمی کاهش می دهد.

رابط صفحه نمایش:MIPI DSI، کانکتور ۴۰ پین
رابط لمسی:I2C (IIC)

معماران سیستم از یک استراتژی اتصال یکپارچه و کم استفاده بهره مند می شوند که مدیریت کتاب مواد (BOM) را ساده می کند و زمان بازار را برای طرح های محصول یکپارچه تسریع می کند.

7سناریوهای کاربرد هدف

TXW800041N0-HL از نظر معماری متنوع است و به مجموعه متنوعی از بازارهای عمودی پاسخ می دهد که تقاضای خروجی بصری قابل اعتماد در ترکیب با تعامل لمسی بصری را دارند:

صفحه نمایش اسپیکر هوشمند:رد پای فشرده و جهت گیری پرتره به طور طبیعی با دستگاه های دستیار صوتی که نیاز به بازخورد بصری و سطوح کنترل مبتنی بر لمس دارند، هماهنگ می شوند.
صفحه نمایش های تبلت صنعتی:تحمل درجه حرارت گسترده، روشنایی بالا و ساخت با دوام In-Cell، سختی های تبلت های کارخانه و خدمات در زمینه را برآورده می کند.
امنیت و کنترل دسترسی:پروفایل باریک امکان نصب ظریف در ایستگاه های درب، اینترفون ها و ترمینال های بیومتریک را فراهم می کند؛ زاویه های مشاهده IPS کاربران را با ارتفاعات و موقعیت های مختلف جا می دهد.
قرص های آموزشی:روشنایی بالا و پاسخ دقیق لمس پشتیبانی از دستگاه های یادگیری استفاده گسترده در هر دو کلاس درس و آموزش از راه دور

کنترل اسناد
مدل: TXW800041N0-HL
بازنگری: v1.0
برای تأیید مهندسی و پشتیبانی از ادغام، قبل از نهایی کردن طرح PCB، مجموعه کامل نقشه های الکتریکی و مکانیکی را بررسی کنید.
