صفحه نمایش LCD با روشنایی بالا و طیف رنگی وسیع، لمسی، 10.4 اینچ، 1024*768، LVDS، دمای گسترده

توضیحات محصول:

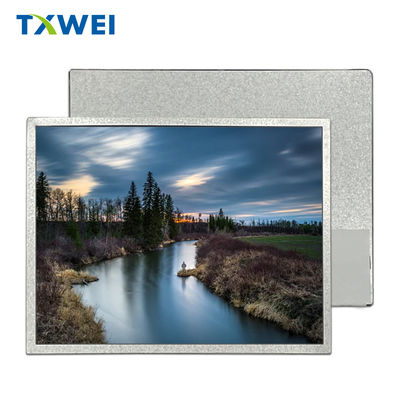

TXW104001N0 یک صفحه نمایش LCD TFT با درجه صنعتی 10.4 اینچی است که به طور مستقل توسط شرکت فناوری شنژن تیانشیانوی، با مسئولیت محدود توسعه یافته است. این صفحه نمایش از طراحی نسبت استاندارد 4:3 استفاده می کند و مجهز به یک پنل IPS با وضوح بالا 1024 × 768 (XGA) با روشنایی 400 نیت است. این یک راه حل نمایشگر بسیار قابل اعتماد است که به طور ویژه برای محیط های صنعتی سخت طراحی شده است.

نسبت کلاسیک 4:3، وضوح 1024 × 768 و فاصله پیکسل 0.2055 میلی متر تضمین می کند که کاراکترها، شکل موج ها و تصاویر در یک ناحیه نمایش 210.432 × 157.824 میلی متر واضح و روشن باقی می مانند.
ساختار فوق العاده نازک 228.4 × 174.5 × 5.9 میلی متر، که 30٪ نازک تر از محصولات 12.1 اینچی است، می تواند به راحتی در سناریوهای فشرده مانند کنسول های مرکزی خودرو، دستگاه های قابل حمل، تبلت های پزشکی و ایستگاه های زمینی پهپاد تعبیه شود.

زاویه دید کامل IPS: واقعاً بدون نقاط کور
زاویه دید کامل ALL O'CLOCK 178 °/178 ° اشباع رنگ و کنتراست ثابتی را برای مهندسان در طول تعمیر و نگهداری جانبی کابینت، مشاوره های اطراف پزشک و ناوبری چشمک زن راننده تضمین می کند و با صفحه نمایش های TN خداحافظی می کند.

روشنایی بالا 400 نیت + نور پس زمینه با دمای گسترده
32 LED با راندمان بالا، درایو جریان ثابت 160 میلی آمپر، فشار برگشتی 27 ولت، ارائه روشنایی یکنواخت 400 نیت؛ دمای کار -20 ℃~+70 ℃ و دمای ذخیره سازی -30 ℃~+70 ℃ است. این می تواند بدون توجه به شب های سرد در شمال یا دمای بالا در کابین، به طور مداوم و پایدار خروجی داشته باشد.

LVDS 30 Pin: پایداری با سرعت بالا، اتصال و پخش
سیگنال دیفرانسیل ضد تداخل، قفل یکباره سوکت 30 پین، کاهش پیچیدگی مهار سیم؛ از سوئیچینگ عمق رنگ 6 بیتی/8 بیتی پشتیبانی می کند، با بردهای درایور اصلی ARM، x86 و FPGA سازگار است و چرخه توسعه کلی را کوتاه می کند.
5، استاندارد Tianxianwei در پشت نرخ بازده 99.7٪
از اتاق تمیز کلاس 1000، تا تست سه گانه AOI+aging+vibration، و تا پاسخ پس از فروش 24 ساعته، فناوری Tianxianwei برای هر TXW104001N0 با نرخ بازده حمل و نقل 99.7٪، اطمینان "بدون تعمیر" را تعیین کرده است.

سفارشی سازی:

خدمات سفارشی سازی محصول برای ماژول LCD TFT:

نام تجاری: TXWEI

شماره مدل: TXW104001N0

محل مبدا: شنژن

گواهینامه: CE ROHS FCC

حداقل مقدار سفارش: مذاکره

قیمت: مذاکره

جزئیات بسته بندی: مقوا

زمان تحویل: 16

شرایط پرداخت: L/C TT D/P

توانایی تامین: 10000 عدد

اندازه: 10.4 اینچ

اندازه طرح کلی مکانیکی (W*H*T): 228.4*174.5*5.9

تعداد پین Lcm: 30 پین

ناحیه فعال: 210.432(H) * 157.824(V)

جهت مشاهده: ALL O’CLOCK

پارامترهای فنی:

پارامترهای فنی اصلی
نوع پنل: صفحه سخت IPS (حالت معمولاً سیاه)
ناحیه نمایش موثر: 210.432 × 157.824 میلی متر
ساختار پیکسل: آرایش نواری RGB
فاصله پیکسل: 0.2055 میلی متر
زاویه دید: All O'CLOCK

عملکرد نوری
روشنایی: 400cd/m ²
نسبت کنتراست: 800:1 (مقدار معمولی)
طیف رنگ: 72% NTSC (مقدار معمولی)

ویژگی های الکتریکی
روش رانندگی: ماتریس فعال TFT
نوع رابط: LVDS 30PIN
سیستم نور پس زمینه: آرایه های LED 32
ولتاژ نور پس زمینه: 27V DC
جریان نور پس زمینه: 160mA
ویژگی های مکانیکی
ابعاد: 228.4 × 174.5 × 5.9 میلی متر
تصفیه سطح: درمان سخت شدن ضد تابش خیره کننده
روش نصب: قاب جلو ثابت (سوراخ های نصب استاندارد ارائه شده)

سازگاری با محیط زیست
دمای کار: -20 ℃~+70 ℃
دمای ذخیره سازی: -30 ℃~+70 ℃
عملکرد لرزه ای: 5-500Hz/5G (مطابق با استاندارد IEC60068-2-6)

عملکرد نمایش عالی
فناوری IPS هیچ رنگی را در زاویه دید کامل 178 ° تضمین نمی کند
روشنایی بالای 400 نیت نیازهای محیط های روشنایی داخلی و خارجی مختلف را برآورده می کند
وضوح 1024 × 768 جلوه های نمایش ظریفی را ارائه می دهد

قابلیت اطمینان درجه صنعتی
طراحی دمای گسترده مناسب برای محیط های کاری شدید
مقاومت در برابر ضربه و مقاومت در برابر خراش سطح شیشه را تقویت کنید
میانگین زمان بین خرابی ها (MTBF)>50000 ساعت

طراحی منبع تغذیه بهینه شده
سیستم نور پس زمینه LED کارآمد با مصرف برق تنها 4.32 وات
از کم نور PWM (100-10kHz) پشتیبانی می کند
طراحی تداخل الکترومغناطیسی کم

هنگامی که فضا به حد افراطی فشرده می شود، عملکرد نباید به خطر بیفتد. TXW104001N0 با بدنه نفیس 10.4 اینچی خود، مجهز به 178 ° سهولت، 400 نیت وضوح و 99.7٪ قابلیت اطمینان است. این نه تنها یک صفحه نمایش است، بلکه یک "جفت چشم دوم" مورد اعتماد برای مهندسان، پزشکان، سربازان و رانندگان است - به متخصصان اجازه می دهد تا امکانات بی نهایت را در یک میدان دید کوچکتر بزرگ کنند.
