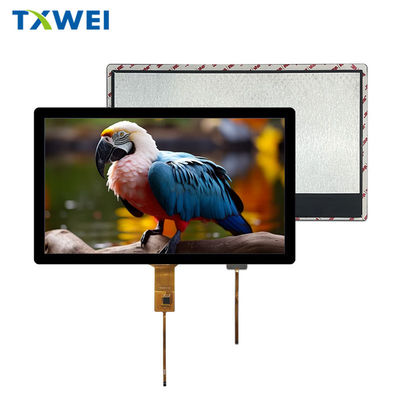

صفحه نمایش لمسی خازنی 13.3 اینچی 1920*1080 با رابط EDP

ماژول نمایشگر ال‌سی‌دی TXW133008B0-CTP شرکت Shenzhen Tianxianwei Technology Co., Ltd.:

ادغام کامل عملکرد بالا و قابلیت اطمینان بالاماژول ال‌سی‌دی TXW133008B0-CTP از شرکت Shenzhen Tianxianwei Technology Co., Ltd.، یک ماژول 13.3 اینچی TFT LCD+CTP، به دلیل وضوح بالا، فرآیند بدون سرب، صفحه نمایش لمسی خازنی و محدوده دمای کاری وسیع، به یک انتخاب ایده‌آل برای بسیاری از کاربردهای صنعتی، تجاری و پزشکی تبدیل شده است.این ماژول فناوری بدون سرب را اتخاذ می‌کند، الزامات زیست‌محیطی را برآورده می‌کند و برای محصولات الکترونیکی سبز مناسب است. وضوح نمایشگر آن 1920 × RGB × 1080 نقطه است که کیفیت تصویر واضح و ظریفی را ارائه می‌دهد و می‌تواند گرافیک‌های پیچیده یا ویدیوهای با کیفیت بالا را به طور کامل ارائه دهد. صفحه نمایش لمسی خازنی ساختار G+G را اتخاذ می‌کند و به IC درایور GT9271 مجهز شده است تا پاسخ لمسی حساس و دقیقی را تضمین کند و یک تجربه تعاملی روان را برای کاربران فراهم کند.

محدوده دمای کاری 0 ℃ تا +50 ℃ و محدوده دمای ذخیره‌سازی -20 ℃ تا +60 ℃ است که می‌تواند با شرایط مختلف محیطی سازگار شود و عملکرد پایدار طولانی‌مدت را تضمین کند. با استفاده از منبع نور پس‌زمینه LED سفید با روشنایی تا 280 cd/m ²، نسبت کنتراست تا 1000:1 و زمان پاسخگویی 25 میلی‌ثانیه، جلوه‌های نمایشگر عالی را ارائه می‌دهد و می‌تواند وضوح را حتی در تصاویر پویا بدون شبح حفظ کند.

از نظر رابط‌ها، این ماژول یک رابط EDP دو خطی را اتخاذ می‌کند تا انتقال داده‌های پرسرعت و پایدار را تضمین کند و انتقال و نمایش سیگنال‌های تصویر با کیفیت بالا را محقق سازد. ولتاژ منبع تغذیه I/O از 2.5 ولت تا 3.3 ولت متغیر است، با ولتاژ منبع تغذیه اصلی معمولی 2.8 ولت. مصرف جریان و اتلاف توان دارای پارامترهای مشخصی در حالت‌های مختلف است که مبنایی برای طراحی منبع تغذیه فراهم می‌کند.

ابعاد خارجی ماژول 305.20 میلی‌متر (عرض) × 178.10 میلی‌متر (ارتفاع) × 2.60 میلی‌متر (ضخامت) است که وزن آن تنها 730 گرم است و ادغام و نصب آن را آسان می‌کند و برای کاربردهایی با فضای محدود مناسب است. اندازه صفحه نمایش لمسی خازنی 319.74 میلی‌متر (عرض) × 191.22 میلی‌متر (ارتفاع) × 5.50 میلی‌متر (ضخامت) است که فشرده‌سازی خوبی را در عین حفظ عملکرد کامل حفظ می‌کند. این ماژول به 30 پین مجهز شده است که سیگنال‌های کنترل نمایشگر، سیگنال‌های برق، سیگنال‌های زمین و غیره را پوشش می‌دهد. عملکرد هر پین به وضوح بیان شده است تا قابلیت اطمینان و سازگاری اتصال را تضمین کند.

طراحی مدار داخلی با دقت بهینه شده است، با توضیحات دقیقی از مدار خروجی سیگنال HPD و همچنین مدارهای ورودی BLUEUNABLE و BLUEPUNGEDIM، که جزئیات طراحی غنی را در اختیار توسعه‌دهندگان قرار می‌دهد و درک عمیق‌تری از اصل کار داخلی ماژول را تسهیل می‌کند.

این ماژول قابلیت اطمینان عالی را نشان داده است و آزمایش‌های متعددی مانند ذخیره‌سازی در دمای بالا، ذخیره‌سازی در دمای پایین، عملکرد در دمای بالا، عملکرد در دمای پایین و ذخیره‌سازی در دمای بالا و رطوبت بالا را پشت سر گذاشته است که سازگاری و پایداری محیطی برجسته آن را ثابت می‌کند و عملکرد پایدار طولانی‌مدت را در محیط‌های مختلف پیچیده تضمین می‌کند. این پروژه‌های آزمایشی شرایط محیطی مختلف و شدید را پوشش می‌دهند، عملکرد و کیفیت ماژول‌ها را به طور جامع ارزیابی می‌کنند و محصولات قابل اعتمادی را در اختیار مشتریان قرار می‌دهند.
به طور خلاصه، ماژول نمایشگر ال‌سی‌دی TXW133008B0-CTP با عملکرد بالا، قابلیت اطمینان بالا و عملکردهای غنی خود به یک محصول رقابتی در بازار تبدیل شده است و الزامات سختگیرانه دستگاه‌های الکترونیکی مدرن برای ماژول‌های نمایشگر را برآورده می‌کند.

پین LCMتوضیحات:

این ماژول نمایشگر ال‌سی‌دی 13.3 اینچی TXW133008B0-CTP یک مصنوع نمایشگر است که برای صنایع مختلف طراحی شده است. در اینجا مزایای کاربردی آن در صنایع مختلف آمده است:

تجهیزات پزشکی
مثال کاربردی: روی مانیتور پزشکی، وضوح بالای آن می‌تواند داده‌های حیاتی کلیدی مانند الکتروکاردیوگرام و اشباع اکسیژن خون بیماران را به دقت نمایش دهد و اطمینان حاصل کند که کادر پزشکی می‌تواند اطلاعات را به درستی بخواند و تشخیص‌های به موقع انجام دهد.
مزایا: بیان رنگ دقیق، قادر به ارائه تصاویر پزشکی به وضوح، کمک به پزشکان در تشخیص؛ توانایی ضد تداخل قوی، عملکرد پایدار را در محیط‌های پزشکی پیچیده تضمین می‌کند.
کنترل صنعتی
مثال کاربردی: در خطوط تولید اتوماسیون صنعتی، برای کنترل صفحه نمایش پانل استفاده می‌شود که می‌تواند وضعیت عملیات، تنظیمات پارامترها و غیره را در زمان واقعی خط تولید نمایش دهد.
مزایا: روشنایی و کنتراست بالا، اطمینان از دید واضح حتی در محیط‌های با نور زیاد در کارگاه‌های کارخانه؛ محدوده دمای کاری وسیع، سازگار با تغییرات دما در محیط‌های صنعتی؛ قابلیت اطمینان بالا، کاهش زمان خرابی تجهیزات.
نمایشگر تجاری
مثال کاربردی: در علائم دیجیتال یا صفحه نمایش تعاملی در مراکز خرید، با جلوه‌های نمایشگر با وضوح بالا و رنگ‌های روشن، توجه مشتریان را به خود جلب کنید، اطلاعات محصول یا فعالیت‌های تبلیغاتی را نمایش دهید.
مزایا: وضوح بالا و رنگ‌های زنده، جلب توجه مشتریان و افزایش اثربخشی تبلیغات؛ عملکرد صفحه نمایش لمسی، تجربه تعاملی را فراهم می‌کند و تعامل کاربر را افزایش می‌دهد.
سیستم مانیتور
مثال کاربردی: در مرکز نظارت امنیتی، برای نمایش تصاویر دوربین‌های مداربسته استفاده می‌شود. وضوح بالا و کنتراست بالای آن به شناسایی واضح جزئیات در داخل منطقه نظارت کمک می‌کند.
مزایا: وضوح و کنتراست بالا، که به شناسایی واضح جزئیات در فیلم‌های نظارتی کمک می‌کند؛ روشنایی بالا، دید واضح را حتی در محیط‌های روشن در مرکز نظارت تضمین می‌کند.
تجهیزات آموزشی
مثال کاربردی: ارائه محتوای آموزشی واضح برای معلمان و دانش‌آموزان در تخته‌های سفید الکترونیکی یا ماشین‌های همه‌کاره آموزشی، مانند نرم‌افزار آموزشی، ویدیوها و غیره.
مزایا: اندازه صفحه نمایش بزرگ، مناسب برای محیط کلاس درس، به دانش‌آموزان در ردیف عقب اجازه می‌دهد تا محتوای آموزشی را به وضوح ببینند؛ عملکرد صفحه نمایش لمسی، مناسب برای تعامل و عملکرد معلم و دانش‌آموز.
