4.5' رنگ 1920*1080 صفحه نمایش ماژول ال سی دی، رابط LVDS پنل لمسی ظرفیت

محصولات

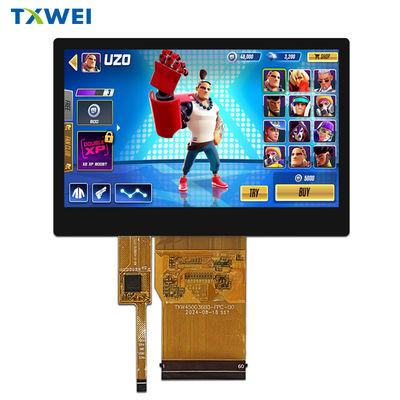

4.5' رنگ 1920*1080 صفحه نمایش ماژول ال سی دی، رابط LVDS پنل لمسی ظرفیت

مقدار تولیدی:	Negotiate
قیمت:	Negotiate
بسته بندی استاندارد:	Cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW450036B0-LA

ولتاژ نور پس زمینه:

16.8-19.2V

تعداد پین های Lcm:

60 پین

اندازه:

4.45 اینچ

Pixel Pitch (W*H):

0.0513*0.0513

تعداد پیکسل ها:

1920*3RGB(H)X1080(V)

رابط LCM:

رابط LVDS 8 بیتی

منطقه فعال:

98.5 (H) * 55.4 (V)

برجسته کردن:

4پنل لمسی LCD ظرفیتی.5',نمایشگر ماژول LCD 1920*1080,صفحه نمایش ماژول LCD رابط LVDS

1920*1080 LCD Module Display

LVDS Interface LCD Module Display

توضیحات محصول

TXW450036B0-LA: 4.45 اینچ صفحه لمسی با وضوح بالا، قادر به نشان دادن برنامه های کاربردی چند صحنه

TXW450036B0-LA دارای رزولوشن Full HD 1920 × 1080 است که با نسبت صفحه نمایش 16:9 همراه است و تجربه بصری ظریف و عمیق را ارائه می دهد.18 چراغ LED روشنایی بالای 800 نیت را فراهم می کند، از نور قوی نمی ترسد و هنوز هم شفاف است. طیف رنگی 72٪ آن باعث می شود رنگ ها بیشتر زنده و واقعی باشند، به طور دقیق هر دو گرافیک بازی و تصاویر حرفه ای را ارائه می دهند.
استفاده از تکنولوژی IPS برای دستیابی به نمایش واضح در همه جهت ها، همراه با ساختار لمسی G + FF و تراشه لمسی ST1633I، حساسیت بالا و پاسخ سریع، پشتیبانی از رابط IIC،ساده و کارآمدفرآیند لایه بندی کامل OCA و پوشش شیشه ای سخت Asahi Glass نه تنها صفحه نمایش را محکم و مقاوم به لباس می کنند، بلکه اثر نوری را بهینه می کنند، منعکس کننده و درخشش را کاهش می دهند.

خدمات سفارشی سازی محصول برای پنل لمسی صنعتی:

نام تجاری: TXWEI

شماره مدل: TXW450036B0-LA

محل منشأ: شنژن

گواهینامه: CE ROHS FCC

حداقل مقدار سفارش: مذاکره

قیمت: مذاکره

جزئیات بسته بندی: کارتونی

زمان تحویل: 16

شرایط پرداخت: L/C TT D/P

قدرت عرضه: 10000 عدد

تعداد پین های Lcm: 60pin

پیکسل پیچ (W * H): 0.0513 * 0.0513

تعداد پیکسل ها: 1920*3RGB ((H) X1080 ((V)

ولتاژ روشنایی: 16.8-19.2V

رابط LCM: رابط LVDS 8 بیت

کلمات کلیدی: پانل لمسی صنعتی، پانل صفحه لمسی صنعتی، پانل لمسی تعاملی

4.5' رنگ 1920*1080 صفحه نمایش ماژول ال سی دی، رابط LVDS پنل لمسی ظرفیت 0

سازگاری چند سناریو، کاربرد گسترده

در کنسول های بازی،این اثر بصری جذاب با وضوح بالا، روشنایی بالا و طیف رنگی بالا را به ارمغان می آورد.
در زمینه آموزش،آموزش تعاملی با کمک چشم انداز کامل و لمس حساس
در بخش امنيت صنعتيروشنایی بالا، طیف رنگی بالا و سازگاری با دمای وسیع، نظارت دقیق را تضمین می کند.
در مورد تجهیزات پزشکی،صفحه نمایش با وضوح بالا و عملکرد قابل اعتماد در تشخیص دقیق کمک می کند.
در دستگاه های خودرو،نمایش روشنایی بالا تحت نور قوی و عملکرد پایدار در دمای پایین ایمنی رانندگی را افزایش می دهد.

توضیحات عملکرد ماژول

پين شماره	نماد	LCMعملکردی	یادداشت ها
1	GND	زمین قدرت
2	GND	زمین قدرت
3	NC	هیچ ارتباطی نیست.
4	VCC 3.3V	منبع برق برای LCD
5	VCC 3.3V	منبع برق برای LCD
6	NC	هیچ ارتباطی نیست.
7	STBYB	حالت آمادگی، معمولاً بالا کشیده میشه. STBYB =️1️کار عادی STBYB =️0️برای صرفه جویی در مصرف برق وارد حالت آماده نشین شوید.
8	تنظیم مجدد 3.3V	پین ورودی سیگنال رو تنظیم کن
9	VSP 5.8 ولت	ولتاژ ورودی خارجی
10	VSN -5.8 ولت	ولتاژ ورودی خارجی
11	U/D	کنترل اسکن دروازه بالا يا پايين. معمولاً پايين بکش
12	R/L	منبع کنترل توالی سمت راست یا چپ. معمولاً بالا بکش.
13	GND	زمین قدرت
14	SPI-CS	علامت انتخاب تراشه(SPI).
15	I2C-SCL	سیگنال ساعت سریالی(I2C).
16	I2C-SDA	پین ورودی/خرید داده های سریال(I2C).
17	ERR	پین خروجی برای تشخیص خطا "Hi-z": هیچ خطایی تشخیص داده نشده است اين پيين رو باز نگه دار
18	VGH	هیچ ارتباطی نیست.
19	VGL	هیچ ارتباطی نیست.
20	NC	هیچ ارتباطی نیست.
21	VDD-OTP	منبع برق برای مدار OTP
22	NC	هیچ ارتباطی نیست.
23	SP-SCL	سیگنال ساعت سریالی(SPI).
24	SP-SDAI	پین ورودی/خرید داده های سریال(SPI).
25	SP-SDAO	پین خروجی داده های سریال(SPI).
26	ROM	بارگذاری مجدد MTP در هر 30 فریم: H: فعال کردن MTP بارگیری خودکار L: غیرفعال کردن MTP بارگذاری خودکار کشش خارجی بالا.
27	NC	هیچ ارتباطی نیست.
28	GND	زمین قدرت
29	OLV0N	داده های ورودی دیفرانسیل منفی LVDS0(غیرمعمول)
30	OLV0P	داده های ورودی دیفرانسیل LVDS مثبت(غیرمعمول)
31	GND	زمین قدرت
32	OLV1N	ورودی های دیفرانسیل منفی LVDS1(غیرمعمول)
33	OLV1P	ورودی های مثبت دیفرانسیل LVDS1(غیرمعمول)
34	GND	زمین قدرت
35	OLVCLKN	ورودی های منفی ساعت دیفرانسیل LVDS(غیرمعمول)
36	OLVCLKP	ورودی های مثبت ساعت دیفرانسیل LVDS(غیرمعمول)
37	GND	زمین قدرت
38	OLV2N	داده های ورودی دیفرانسیل منفی LVDS2(غیرمعمول)
39	OLV2P	ورودی های مثبت دیفرانسیل LVDS2(غیرمعمول)
40	GND	زمین قدرت
41	OLV3N	داده های ورودی دیفرانسیل منفی LVDS3(غیرمعمول)
42	OLV3P	ورودی های مثبت دیفرانسیل LVDS3(غیرمعمول)
43	GND	زمین قدرت
44	ELV0N	داده های ورودی دیفرانسیل منفی LVDS0(حتی)
45	ELV0P	داده های ورودی دیفرانسیل LVDS مثبت(حتی)
46	GND	زمین قدرت
47	ELV1N	ورودی های دیفرانسیل منفی LVDS1(حتی)
48	ELV1P	ورودی های مثبت دیفرانسیل LVDS1(حتی)
49	GND	زمین قدرت
50	ELVCLKN	ورودی های منفی ساعت دیفرانسیل LVDS(حتی)
51	ELVCLKP	ورودی های مثبت ساعت دیفرانسیل LVDS(حتی)
52	GND	زمین قدرت
53	ELV2N	داده های ورودی دیفرانسیل منفی LVDS2(حتی)
54	ELV2P	ورودی های مثبت دیفرانسیل LVDS2(حتی)
55	GND	زمین قدرت
56	ELV3N	داده های ورودی دیفرانسیل منفی LVDS3(حتی)
57	ELV3P	ورودی های مثبت دیفرانسیل LVDS3(حتی)
58	GND	زمین قدرت
59	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
60	LEDA	منبع برق برای ورودی آنود چراغ LED

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	دمای بالا. ذخیره سازی	+80°C /96H	1تست عملکردی خوب است بخش گمشده، کوتاه نامشخص بخش نمایش داده نشده، به طور غیرطبیعی نمایش داده شده و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	دمای پایین. ذخیره سازی	-30°C /96H
3	دمای بالا. کار کردن	+70°C /96H
4	دمای پایین. کار کردن	-20°C /96H
5	ذخیره سازی با دمای بالا / رطوبت	60°Cx90٪ RH /96H
6	شوک حرارتی و سرد	حالت ثابت,-20°C(30دقيقه)~70°C (30دقيقه)10 چرخه

فناوری تیانکسیانوی پشتیبانی فنی کامل و پشتیبانی کامل پس از فروش را برای TXW450036B0-LA با یک تیم حرفه ای تحقیق و توسعه ، کنترل تولید درجه یک و 99.نرخ بازده حملاتی ۷٪انتخاب TXW450036B0-LA به معنای انتخاب کیفیت قابل اعتماد و خدمات حرفه ای است، که به عصر جدیدی از کنترل لمسی با وضوح بالا برای دستگاه های هوشمند منجر می شود.
