| مقدار تولیدی: | 1PCS |
| قیمت: | negotiations |
| بسته بندی استاندارد: | بسته بندی جعبه |
| دوره تحویل: | 5-8 روز |
| روش پرداخت: | L/C، T/T |
| ظرفیت تامین: | 100000 عدد |

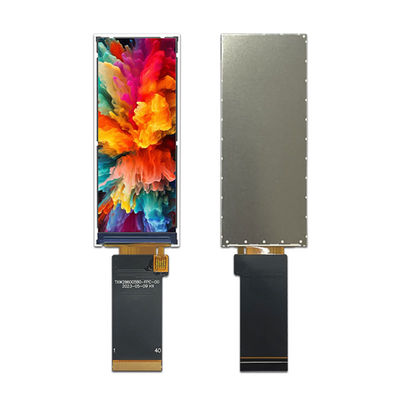

MCU 2.86 اینچ TFT LCD، 2.86 "376 * 960توضیحات صفحه نمایش LCD HVGA
TXW286005B0 یک ماژول LCD TFT دوقطبی 2.86 اینچی با وضوح HVGA 376 * 960 پیکسل است
جزئیات سریع محصول:
1اندازه LCD: 2.86 ′′ TFT
2قطعنامه:۳۷۶*۹۶۰
3زاويه ديدن: ساعت 12
4ابعاد طرح:31.2*76.6*205mm
5.منطقه فعال:26.51*6768
6نوع رابط:رابط BIT RGB24
7. پنل لمسی: بدون پنل لمسی ((قابل سفارشی کردن)
8دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
ویژگی های محصول:
1.TXW286005B0 یک صفحه نمایش LCD TFT 3.5 اینچی با سایز قطبی 376xRGBx960 است.
2. این ماژول از رابط های RGB پشتیبانی می کند. اندازه ماژول مدل TXW286005B0 31.2 * 76.6 * 2.05mm است، با یک منطقه موثر 26.51 * 67.68mm؛
3کنترل کننده های.TXW286005B0 و ST7701SN بر روی ماژول یکپارچه شده اند، با محدوده ولتاژ منبع برق منطقی از 2.8V تا 3.3V.
4. می تواند در محدوده دما -20 °C تا +70 °C کار کند. محدوده دما ذخیره سازی آن -30 °C تا +80 °C است.
5.TXW286005B0 یک ماژول LCD حالت عمودی با روشنایی 300cd / m2 است. اگر می خواهید آن را به عنوان حالت منظره استفاده کنید یا روشنایی را افزایش دهید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
این ماژول LCD TFT 2.86 اینچی برای محصولات مانند قلم های خواننده، ابزارهای موسیقی هوشمند، پاک کننده های آب، دستگاه های قهوه، اجاق ها، اسپیکرها، دستگاه های دستی و غیره مناسب است.
سوالات متداول:
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
ج: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از Qty پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
| محصول: | 2.86 اینچ TFT | صفحه لمسی: | بدون TP ((تخصیص پذیر) |
| قطعنامه: |
۳۷۶*۹۶۰ |
جهت مشاهده: | ساعت 12 |
| رابط: |
رابط RGB 24 بیتی |
شماره پین: | ۴۰ پین |
| اتصال: | پلاگین (تخصیص پذیر) | نورپردازی سطح: | 300 Cd/m2 |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
MCU ۲٫۸۶ اینچ TFT LCD، ۲٫۸۶ اینچ ۳۷۶×۹۶۰ HVGA LCD Display Drawing
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 4 دی ای دی سفید است.
در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 2.8 | ... | 3.2 | V | ... |
| جریان جلو | منF | ... | 80 | ... | mA | ... |
| روشنایی ((با ال سی دی)) | Lv | ... | 250 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
TFT دی سیCهاراآمار
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه برای I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| ولتاژ تغذیه برای ((DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| مصرف فعلی | منDD | ... | ... | 50 | mA |
| منDD-SLEEP | ... | ... | 150 | uA |
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی | یادداشت ها |
| 1 تا 2 | LEDA | منبع برق برای ترمینال ورودی آنود با نور پس زمینه | |
| 3 تا 4 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه | |
| 5 | GND | زمین قدرت | |
| 6 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ | |
| 7 | CS | سیگنال انتخاب تراشه | |
| 8 | SCL | سيگنال ساعت سريالي | |
| 9 | SDA | پین ورودی/خرید داده های سریال | |
| ۱۰ تا ۳۳ | D0~D23 | اتوبوس اطلاعات رابط RGB | |
| 34 | HSYNC | سیگنال هم زمان خطی برای عملکرد رابط RGB | |
| 35 | VSYNC | سیگنال هم زمان فریم برای عملکرد رابط RGB | |
| 36 | DCLK | سیگنال ساعت نقطه ای برای عملکرد رابط RGB | |
| 37 | DE | سیگنال فعال سازی داده برای کار رابط RGB. | |
| 38 | VCC | منبع برق برای LCD | |
| 39 | IOVCC | منبع برق برای I/O | |
| 40 | GND | زمین قدرت |
ویژگی های نوری
2.86 اینچ ماژول LCD لمسی
