| مقدار تولیدی: | 1PCS |
| قیمت: | negotiations |
| بسته بندی استاندارد: | بسته بندی جعبه |
| دوره تحویل: | 5-8 روز |
| روش پرداخت: | L/C، T/T |
| ظرفیت تامین: | 100000 عدد |

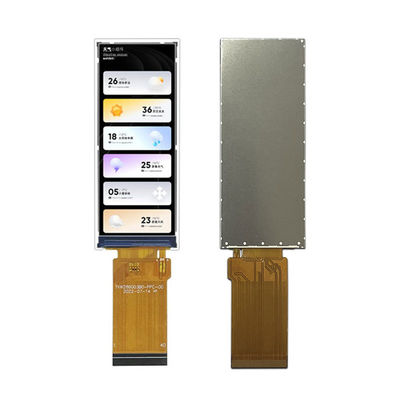

2.86" TFT 376x960, TFT LCD 2.86 اینچ
ماژول LCD TFT TXW286003B0 یک صفحه نمایش تمام رنگی حالت عمودی QVGA 376 × 960 با اندازه قطر 2.86 اینچ است. ماژول LCD TXW286003B0 از رابط MIPI 2 LANE پشتیبانی می کند.صفحه پوشش / کابل / لمس می تواند سفارشی شوداندازه ماژول مدل TXW286003B0 31.2 * 76.6 * 2.05mm است، با یک منطقه موثر 26.51 * 67.68 mm.
TXW286003B0 یک کنترل کننده IC ST7701SN یا مساوی را بر روی ماژول یکپارچه می کند، با محدوده ولتاژ منبع برق منطقی 5.6V تا 6.4V. مقدار معمول 5.6V است.روشنایی سطح 600cd/m2 (Nits)دمای کار این مدل -20 تا 70 درجه سانتیگراد و دمای ذخیره سازی -30 تا 80 درجه سانتیگراد است.
این مدل به طور گسترده ای در محصولات مانند قلم های خواندن، ابزارهای موسیقی هوشمند، پاک کننده های آب، دستگاه های قهوه، فر، بلندگوها، دستگاه های دستی و غیره استفاده شده است.
جزئیات سریع محصول:
1اندازه LCD: 2.86 ′′ TFT
2قطعنامه:۳۷۶*۹۶۰
3زاويه ديدن: ساعت 12
4ابعاد طرح:31.2*76.6*205mm
5.منطقه فعال:26.51*6768
6نوع رابط:خط MIPI 2
7. پنل لمسی: بدون پنل لمسی ((قابل سفارشی کردن)
8دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
| محصول: | 2.86 اینچ TFT | صفحه لمسی: | بدون TP ((تخصیص پذیر) |
| قطعنامه: |
۳۷۶*۹۶۰ |
جهت مشاهده: | ساعت 12 |
| رابط: |
خط MIPI 2 |
شماره پین: | ۴۰ پین |
| اتصال: | پلاگین (تخصیص پذیر) | نورپردازی سطح: | 600 Cd/m2 |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
مزایای محصول
1.IPS زاویه دید کامل ((80/80/80/80). زاویه دید بسیار خوب. مناسب برای انواع مختلفی از برنامه ها، صرف نظر از قرار دادن در بالای، یا روی میز، یا استفاده از دست، و غیره
2عملکرد عالی رنگ پس زمینه، روشنایی، زاویه مشاهده و شدت و غیره
3سطح کیفیت بالا برای کاربردهای صنعتی و پزشکی.
4. انعطاف پذیر برای داشتن با یا بدون صفحه لمسی مقاوم. ما می توانیم برای طراحی سفارشی CTP ((پانل لمسی ظرفیت) برای مشتریان نیز پشتیبانی کنیم. FPC نیز قابل تنظیم است.
5راه حل رقابتی با قیمت با کیفیت خوب در میان انواع مشابه در صنعت LCD.
6نصب و نگهداری آسان
2.86 اینچ TFT LCD Display
مطلقمآکسیومرتبه بندی
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| رطوبت | RH | - | 90 | % |
TFT دی سیCویژگی ها
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه برای I/O | VDDIO | 1.65 | 3.3 | 3.3 | V |
| ولتاژ تغذیه برای ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| مصرف فعلی | منDD | ... | ... | 50 | mA |
| منDD-SLEEP | ... | ... | 150 | uA |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 4 دی ای دی سفید است.
در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 11.2 | 13.2 | V | - | |
| جریان جلو | منF | ... | 40 | - | mA | - |
| روشنایی ((با ال سی دی)) | Lv | 600 | cd/m2 | - | ||
| طول عمر LED | N/A | .... | 30,000 | ... | ساعت | یادداشت 1 |
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی | یادداشت ها |
| 1 | GND | زمین قدرت | |
| 2 | MIPI_0P | قطب مثبت دیفرانسیل ولتاژ پایین داده های 3 signa | |
| 3 | MIPI_0N | قطب منفی سیگنال دیفرانسیل ولتاژ پایین | |
|
4 |
GND | زمین قدرت | |
| 5 | MIPI_1P | قطب مثبت دیفرانسیل ولتاژ پایین داده های 3 signa | |
| 6 | MIPI_1N | قطب منفی سیگنال دیفرانسیل ولتاژ پایین | |
| 7 | GND | زمین قدرت | |
| 8 | CLKP | قطب مثبت سیگنال ساعت فرقی ولتاژ پایین | |
| 9 | CLKN | قطب منفی سیگنال ساعت فرقی ولتاژ پایین | |
| 10 | GND | زمین قدرت | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N ((NC) | NC | |
| 13 | GND | زمین قدرت | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N ((NC) | NC | |
| 16 تا 17 | GND | زمین قدرت | |
| 18 تا 19 | IOVCC3.3V | PعرضهI/O:1.65V ~ 3.3V | |
| 20 تا 21 | ID0~ID1 | حالت رابط MCU را انتخاب کنید | |
| 22 تا 23 | NC | NC | |
| 24 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ | |
| 25 تا 26 | NC | NC | |
| 27 | GND | زمین قدرت | |
| 28 تا 29 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه | |
| 30 | GND | زمین قدرت | |
| 31 | NC | NC | |
|
32 تا 33 |
GND | زمین قدرت | |
| 34 | NC | NC | |
| 35 تا 36 | LEDA | منبع برق برای ترمینال ورودی آنود با نور پس زمینه | |
| 37 | GND | زمین قدرت | |
| 38 تا 39 | VCC 3.3V | منبع برق برای LCD | |
| 40 | NC | NC |
ویژگی های نوری
2.86 اینچ ماژول LCD لمسی
خدمات مشتری
1.قبل از امضای قرارداد رسمی با مشتری ما به تجزیه و تحلیل و ارائه راه حل حرفه ای بر اساس اطلاعات پروژه مشتری کمک می کنیم و راه حل مطلوب را ارائه می دهیم.
2. پرسش شما مربوط به محصولات ما یا قیمت خواهد شد در 24 ساعت پاسخ داده شود.
3. ادامه به اطلاع رسانی به فرآیند تولید مشتری ما و کمک به ترتیب چک کیفیت در کارخانه در صورت لزوم
4. یک سال گارانتی برای صفحه نمایش ال سی دی ما پس از تحویل. تمام نقص ها می توانند در مدت گارانتی برگردانده و تعویض شوند.
5. خريدار مي تونه قبل از تحویل، تکنسيک رو براي آموزش رایگان به کارخانه ما بفرسته
6ما بر ایجاد ارزش برای مشتریان تمرکز می کنیم. برای پشتیبانی فنی یا تجاری ضروری، ما جلسه تماس، خدمات فنی آنلاین، یا کمک محلی در محل را ترتیب می دهیم.و غیره برای پاسخگویی به نیازهای مختلف مشتری.
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
|
|
