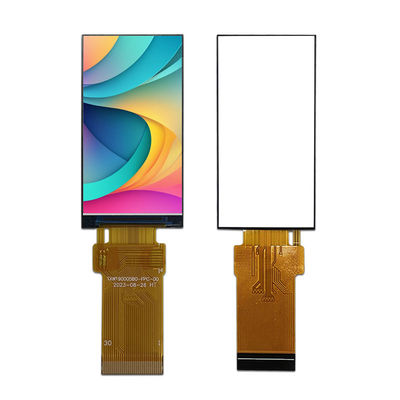

ماژول نمایش LCD TFT 1.9-اینچ OEM 170 × 320 MCU رابط 8 بیتی

1صفحه نمایش TFT 9 اینچی 170*320 پیکسل

• TXW190005B0 یک ماژول LCD TFT با اندازه قطبی 1.9 اینچ است ، WVGA 170 * 320 ، صفحه نمایش LCD TFT رنگی کامل ، می تواند به عنوان PCAP طراحی شود ، مدل محصول ما TXW190005B0 است.
• 2این ماژول از رابط 8 بیتی MCU پشتیبانی می کند. اندازه ماژول مدل TXW190005B0 25.8 * 49.72 * 1.43mm و اندازه منطقه موثر 22.7 (H) * 42.72 (V) mm است.
• کنترل کننده TXW190005B0 و ST7789V بر روی ماژول یکپارچه شده اند، با محدوده ولتاژ منبع برق منطقی 3.2V.
• TXW190005B0 یک ماژول LCD حالت عمودی با روشنایی 350cd / m2 است. اگر می خواهید افقی نمایش دهید یا روشنایی را تنظیم کنید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.روشنایی سطح می تواند سفارشی شود

جزئیات سریع محصول:

1اندازه LCD: 1.9 ′′ TFT

2قطعنامه:170*320

3زاويه ديدن: ساعت 12

4ابعاد طرح:25.8*49.72*143mm

5.منطقه فعال:22.7 ((H) * 42.72 ((V)

6نوع رابط:MCU 8 BIT

7. پنل لمسی: بدون پنل لمسی ((قابل سفارشی کردن)

8دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C

خدمات مشتری

1.قبل از امضای قرارداد رسمی با مشتری ما به تجزیه و تحلیل و ارائه راه حل حرفه ای بر اساس اطلاعات پروژه مشتری کمک می کنیم و راه حل مطلوب را ارائه می دهیم.

2. پرسش شما مربوط به محصولات ما یا قیمت خواهد شد در 24 ساعت پاسخ داده شود.

3. ادامه به اطلاع رسانی به فرآیند تولید مشتری ما و کمک به ترتیب چک کیفیت در کارخانه در صورت لزوم

4. یک سال گارانتی برای صفحه نمایش ال سی دی ما پس از تحویل. تمام نقص ها می توانند در مدت گارانتی برگردانده و تعویض شوند.

5. خريدار مي تونه قبل از تحویل، تکنسيک رو براي آموزش رایگان به کارخانه ما بفرسته

6ما بر ایجاد ارزش برای مشتریان تمرکز می کنیم. برای پشتیبانی فنی یا تجاری ضروری، ما جلسه تماس، خدمات فنی آنلاین، یا کمک محلی در محل را ترتیب می دهیم.و غیره برای پاسخگویی به نیازهای مختلف مشتری.

1.9 اینچ TFT LCD Display نقشه

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 4 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.

توضیحات عملکرد ماژول

پين شماره	نماد	LCMتوضیحات
1	GND	زمین
2	VCC	منبع برق برای LCD. ((2.6-3.3V)
3	IM2
4	IM1
5	تنظیم مجدد	پین ورودی سیگنال رو تنظیم کن
6	CS	سیگنال انتخاب تراشه
7	DC ((SPI_SCL)	سیگنال انتخاب ثبت شده
8	WR ((SPI_RS)	سیگنال استروب بنویسی
9	تحقیق و توسعه	سیگنال استروب رو بخون
10	SDA	پین ورودی/خرید داده های سریال
11 تا 18	DB0-DB7	اتوبوس اطلاعات متوازي رابط MCU
19	TE	براي جلوه ي پاره شدن، پالس سر را قابيز کنيد.
20	LEDA	منبع برق برای ورودی آنود چراغ LED
21	LEDK1	منبع برق برای ورودی کاتود LED Backlight
22	LEDK2	منبع برق برای ورودی کاتود LED Backlight
23	LEDK3	منبع برق برای ورودی کاتود LED Backlight
24	LEDK4	منبع برق برای ورودی کاتود LED Backlight
25	GND	زمین
26	TP_RST	CTP_Reset پيين ورودي سيگنال
27	TP_SCL	CTP_Clock Signal
28	TP_SDA	CTP_Data سنگنال
29	TP_INT	CTP_STOP سیگنال
30	GND	زمین

Rماده آزمون قابلیت اطمینان

1.9" اینچ ماژول LCD لمسی

چرا ما را انتخاب کنید؟

1ما راه حل سفارشی LCD Display را ارائه می دهیم.

آیا محصول شما نیاز به کاربردهای خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی دارد که نیاز به صفحه نمایش سفارشی دارد؟TXWEI می تواند نیازهای LCD سفارشی شما را برآورده کند.

2. راه حل های کلی برای صفحه لمسی و نمایش

نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟TXWEIمی تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوا و نوری را ارائه دهد.

3تعهد به کیفیت قابل اعتماد

TXWEI توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.

4عرضه بلند مدت

در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
