| مقدار تولیدی: | 1PCS |
| قیمت: | negotiations |
| بسته بندی استاندارد: | بسته بندی جعبه |
| دوره تحویل: | 5-8 روز |
| روش پرداخت: | L/C، T/T |
| ظرفیت تامین: | 100000 عدد |

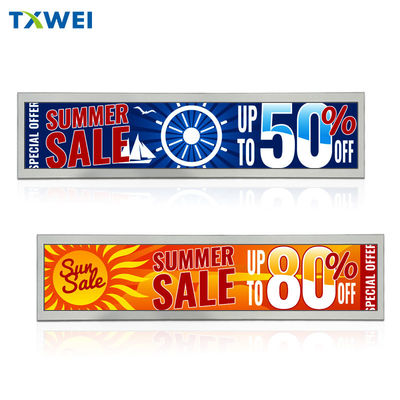

19 اینچ TFT LCD 1920x320 با رابط LVDS و صفحه نمایش LCD TFT
جزئیات سریع محصول:
1اندازه LCD: 19 ′′ TFT
2رزولوشن: 1920×320
3زاويه ديدن: ساعت 12
4ابعاد طرح:500*119.6*21mm
5.منطقه فعال:476.65*89.37
6نوع رابط:LVDS
7. پنل لمسی: بدون پنل لمسی ((قابل سفارشی کردن)
8دمای بالا: 0°C تا +50°C؛ Tst -20°C تا +60°C
| محصول: | 19 اینچ TFT | صفحه لمسی: | بدون TP ((تخصیص پذیر) |
| قطعنامه: | 1920x320 | جهت مشاهده: | ساعت 12 |
| رابط: | LVDS | شماره پین: | 30 پین |
| اتصال: | پلاگین (تخصیص پذیر) | نورپردازی سطح: | 700 تا 1500 Cd/m2 |
| دمای عملیاتی: | -0°C تا +50°C | انطباق | مطابقت با REACH و RoHS |
خدمات مشتری
1.قبل از امضای قرارداد رسمی با مشتری ما به تجزیه و تحلیل و ارائه راه حل حرفه ای بر اساس اطلاعات پروژه مشتری کمک می کنیم و راه حل مطلوب را ارائه می دهیم.
2. پرسش شما مربوط به محصولات ما یا قیمت خواهد شد در 24 ساعت پاسخ داده شود.
3. ادامه به اطلاع رسانی به فرآیند تولید مشتری ما و کمک به ترتیب چک کیفیت در کارخانه در صورت لزوم
4. یک سال گارانتی برای صفحه نمایش ال سی دی ما پس از تحویل. تمام نقص ها می توانند در مدت گارانتی برگردانده و تعویض شوند.
5. خريدار مي تونه قبل از تحویل، تکنسيک رو براي آموزش رایگان به کارخانه ما بفرسته
6ما بر ایجاد ارزش برای مشتریان تمرکز می کنیم. برای پشتیبانی فنی یا تجاری ضروری، ما جلسه تماس، خدمات فنی آنلاین، یا کمک محلی در محل را ترتیب می دهیم.و غیره برای پاسخگویی به نیازهای مختلف مشتری.
سوالات متداول:
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
ج: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از Qty پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا به طور رسمی در مرحله طراحی به ما اطلاع دهید، و ما نمونه هایی را با لوگو شما برای آزمایش و تایید نمونه خود تهیه خواهیم کرد. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
19 اینچ صفحه نمایش LCD TFT
مکانیک مشخصات
| ماده | دقیقه | -آره. | مکس | واحد | یادداشت | |
|
اندازه ماژول |
افقی ((H) | نوع صفر8 | 500 | تایپ + 08 | mm | (۱) |
| عمودی (V) | نوع صفر8 | 119.6 | تایپ + 08 | mm | ||
| ضخامت (T) | نوع صفر8 | 21 | تایپ + 08 | mm | ||
| منطقه بیزل | افقی | نوع صفر5 | - | تایپ + 05 | mm | |
| عمودی | نوع صفر5 | - | تایپ + 05 | mm | ||
| منطقه فعال | افقی | - | 476.65 | - | mm | |
| عمودی | - | 89.37 | - | mm | ||
| وزن | - | - | - | g | ||
تخصیص PIN
| پین | نماد | توضیحات | پین | نماد | توضیحات |
| 1 | RX0[O]N | سيگنال LVDS عجيب | 16 | RX1[E]P | حتی سیگنال LVDS+ |
| 2 | RX0[O]P | سیگنال LVDS+ | 17 | GND | زمین |
| 3 | RX1[O]N | سيگنال LVDS عجيب | 18 | RX2[E]N | حتی سیگنال LVDS... |
| 4 | RX1[O]P | سیگنال LVDS+ | 19 | RX2[E]P | حتی سیگنال LVDS+ |
| 5 | RX2[O]N | سيگنال LVDS عجيب | 20 | RXC[E]N | ساعت LVDS |
| 6 | RX2OP | سیگنال LVDS+ | 21 | RXC[E]P | ساعت LVDS+ |
| 7 | GND | زمین | 22 | RX3[E]N | حتی سیگنال LVDS... |
| 8 | RXC[O]N | ساعت LVDS | 23 | RX3[E]P | حتی سیگنال LVDS+ |
| 9 | RXC[O]P | ساعت LVDS+ | 24 | GND | زمین |
| 10 | RX3O | سيگنال LVDS عجيب | 25 | NC | هيچ ارتباطي نيست |
| 11 | RX3O | سیگنال LVDS+ | 26 | NC | هيچ ارتباطي نيست |
| 12 | RX0[E]N | حتی سیگنال LVDS... | 27 | NC | هيچ ارتباطي نيست |
| 13 | RX0[E]P | حتی سیگنال LVDS+ | 28 | 5 ولت | منبع برق DC |
| 14 | GND | زمین | 29 | 5 ولت | منبع برق DC |
| 15 | RX1[E]N | حتی سیگنال LVDS... | 30 | 5 ولت | منبع برق DC |
صفحه LCD الکترونیک مشخصات
| ماده | نماد | ارزش | واحد | یادداشت | |||
| دقیقه. | -آره. | مکس. | |||||
| ولتاژ منبع برق | Vcc | 4.5 | 5.0 | 5.5 | V | - | |
| ولتاژ موج | VRP | - | - | 300 | mV | - | |
| جریان رش | IRUSH | - | 2 | 3 | A | (2) | |
|
جریان برق |
سفید | - | - | - | - | mA | (3) a |
| سیاه | - | - | - | - | mA | (3) | |
| نوار عمودی | - | - | - | - | mA | (3) ج | |
| مصرف برق | PLCD | - | 3 | 4 | وات | (4) ((6) | |
| ولتاژ ورودی دیفرانسیل LVDS | ویدئو | 200 | 600 | mA | |||
| ولتاژ ورودی مشترک LVDS | "ویک" | 1.0 | 1.2 | 1.5 | V | ||
| ولتاژ ورودی بالا منطق | HIV | 0.1 | V | ||||
| منطق ولتاژ ورودی پایین | VIL | -0.1 | V | ||||
چراغ های پشتی واحد
| پارامتر | نماد | ارزش | واحد | یادداشت | ||
| دقیقه. | -آره. | مکس. | ||||
| ولتاژ ورودی نوار نور LED در هر پین ورودی |
شماره VPIN |
- |
55.4 |
60 |
V |
(۱) اجاره= 100% |
| جریان نوار روشن LED در هر پین ورودی | IPIN |
- |
- |
360 | mA | (۱) ، (۲) ، (۴) مالیات= ۱۰۰٪ |
| طول عمر LED | LLED | 50000 | ساعت ها | (3) | ||
|
مصرف برق |
PBL |
- |
21.6 |
W |
(۱) اجاره= 100%، |
|
مشخصات نوری
| ماده | نماد | شرایط | دقیقه. | نوع. | مکس. | .. | یادداشت | |
|
رنگ رنگ بندی (CIE) |
قرمز | Rx |
در حالت نرمال θx=0°، θY =0°
زاویه دید |
نوع ۰03 |
0.655 |
+ 0 تایپ کن03 |
- |
(۱) (۵) |
| ری | 0.328 | |||||||
| سبز | Gx | 0.303 | ||||||
| جی ای | 0.607 | |||||||
| آبی | Bx | 0.140 | ||||||
| توسط | 0.088 | |||||||
| سفید | Wx | 0.311 | ||||||
| وای | 0.326 | |||||||
|
مرکز روشنایی سفید (مرکز صفحه نمایش) |
LC | 1300 | 1500 |
- |
cd/m2 | (4) و (5) | ||
| نسبت کنتراست | CR | 900 | 1200 | - | - | (2) ((5) | ||
ماژول LCD 19 اینچی تاچ
