| مقدار تولیدی: | 1PCS |
| قیمت: | negotiations |
| بسته بندی استاندارد: | بسته بندی جعبه |
| دوره تحویل: | 5-8 روز |
| روش پرداخت: | L/C، T/T |
| ظرفیت تامین: | 100000 عدد |
10.23 اینچ LVDS TFT LCD معرفی محصول
TXW103001S0 یک صفحه نمایش LCD TFT کامل رنگی با سایز قطبی 10.25 اینچ و وضوح 1920 × 720 است. این ماژول از رابط LVDS پشتیبانی می کند ،که باعث می شود برنامه نویسی و استفاده از آن برای کاربران بسیار راحت باشد.اندازه ماژول مدل TXW103001S0 258.8 × 111.1 × 7.55mm است و اندازه منطقه فعال 243.648 × 91.368mm است.
این صفحه نمایش LCD TFT به طور گسترده ای در صنایع مانند داشبورد خودرو، ناوبری خودرو، چاپگرهای 3D و غیره استفاده می شود. این صفحه نمایش TFT 10.25 اینچی رابط LVDS (مواصفات محیطی سریالی) را اتخاذ می کند.که سرعت بالایی داره، یک اتوبوس ارتباطی دوگانه و همزمان که فقط چهار خط را در پین های تراشه اشغال می کند، فضای برای پین های تراشه و طرح PCB را ذخیره می کند.
کنترل کننده در ماژول یکپارچه شده است، با محدوده ولتاژ روشنایی پس زمینه 27.9V تا 29.7V. می تواند در محدوده دما -30 °C تا +85 °C کار کند،با محدوده دمای نگهداری از -40 °C تا +95 °CFPC TXW103001S0 می تواند با توجه به نیازهای کاربر سفارشی شود و می تواند با صفحه لمسی مقاوم جدید (RTP) یا صفحه لمسی ظرفیت مجهز باشد.
| اطلاعات عمومی | مشخصات | واحد |
| منطقه نمایش ((AA)) |
243.648*91368 |
mm |
| عنصر راننده | ماتریس فعال a-Si TFT | - |
| رنگ ها را نمایش دهید | 16.7M | رنگ ها |
| تعداد پیکسل ها |
۱۹۲۰*۷۲۰ |
نقطه ها |
| ترتیب پیکسل | نوار عمودی RGB | - |
| پیچ پیکسل |
0.13269*013269 |
mm |
| زاویه دید | همه | ساعت |
|
تعداد پين هاي Lcm |
40پين |
پین |
| ترتیب پیکسل رنگ | نوار عمودی RGB | - |
| حالت نمایش | انتقال دهنده/ معمولا سیاه | - |
| دمای کار |
-30+85 |
°C |
| دمای ذخیره سازی |
-40+90 |
°C |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 27 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جداول زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 25.2 | ... | 28.8 | V | - |
| جریان جلو | منF | ... | 180 | ... | mA | - |
| روشنایی ((با ال سی دی)) | Lv | ... | 800 | ... | cd/m2 | - |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
TFT دی سیCویژگی ها
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادداشت |
| نرخ TFT OperationFrame | هرتز | ... | 60 | ... | هرتز | |
| ولتاژ تغذیه برای ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| دروازه TFT ON ولتاژ | VGH | 16 | 18 | 21 | V | یادداشت 2 |
| TFT Gate OFF ولتاژ | VGL | -11 | -10 | -6 | V | یادداشت 2 |
| ولتاژ مشترک TFT | Vcom | 0 | 3.8 | 4.0 | V | یادداشت 1 |
| AVDD | آویشن | 9.0 | 12 | 12.5 | V | یادداشت 3 |
نمودار ماژول نمایش LCD TFT 10.25 اینچی درجه صنعتی
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +70°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخص، عدم نمایش، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -30°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 60°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~70°C (30 دقیقه) ،10 چرخه |

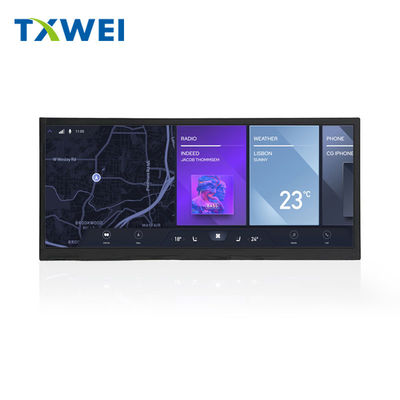

تصویر محصول ماژول صفحه نمایش LCD TFT BAR 10.25 اینچی درجه صنعتی
توالی تغذیه با سرعت پاسخ سیستم مرتبط است.
صفحه نمایش معمولاً زمانی متوقف می شود که دستگاه تلفن همراه وارد حالت آماده سازی یا حالت کم مصرف شود و در این زمان صفحه نمایش برق را تامین نکند.بنابراین دنباله روشن شدن هنگام ترک حالت آماده سازی بسیار مهم استeDP به وضوح تسلسل قدرت را تنظیم می کند تا زمان واکنش سیستم را پس از خروج از حالت آماده به حداقل برساند.مشخصات eDP همچنین طول زمان مجاز برای هر مرحله را تعریف می کند.، و برخی از مارک ها حتی یک زمان کوتاه تر از مشخصات را برای بهبود پاسخگویی محصول تعریف می کنند (به عنوان مثال، پس از لمس پنل لمسی در حالت آماده،صفحه نمایش می تواند بلافاصله نمایش داده شود).
