جزئیات محصولات

خونه > محصولات >

صفحه نمایش نوار روشنایی بالا صفحه نمایش LCD 0.96 اینچ 80 * 160 SPI صفحه نمایش نوار رابط

محصولات

صفحه نمایش نوار روشنایی بالا صفحه نمایش LCD 0.96 اینچ 80 * 160 SPI صفحه نمایش نوار رابط

مقدار تولیدی:	1PCS
قیمت:	negotiations
بسته بندی استاندارد:	بسته بندی جعبه
دوره تحویل:	5-8 روز
روش پرداخت:	L/C، T/T
ظرفیت تامین:	100000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

TXWEI

گواهی

ISO9001 IS014001 IATF16949

شماره مدل

TXW096006S1

برجسته کردن:

صفحه نمایش ال سی دی بار روشنایی بالا,صفحه نمایش بار رابط SPI LCD,0صفحه نمایش LCD با نوار 96 اینچی

SPI interface bar screen LCD display

0.96 inch bar screen LCD display

توضیحات محصول

مشخصات ماژول نمایش LCD TFT با نوار 0.96 اینچی

به عنوان یک فناوری نمایش در حال ظهور، صفحه نمایش های LCD IPS نوار به تدریج توجه کاربران را به دلیل مزایای منحصر به فرد و سناریوهای کاربردی گسترده خود جلب کرده است.اثر بصری پانورامیک راحت تر استدر عین حال، این طراحی همچنین صفحه نمایش را ارگونومیک تر و آسان تر می کند. اتخاذ یک صفحه نمایش LCD IPS با وضوح بالا می تواند جلوه های بصری دقیق تر و واقع بینانه تری را ارائه دهد.و همچنین بهبود تجربه بصری کاربرمزیت یک صفحه نمایش LCD IPS به شکل میله مصرف انرژی کم است، به این معنی که در طول کار گرما کمتری تولید می کند و نیاز به بخاری های بزرگ ندارد.در نتیجه کاهش اتلاف انرژی و آلودگی محیط زیست.

TXW096006S1 یک ماژول TFT 0.96 اینچی با فناوری IPS با وضوح 80 * 160 است. این LCD TFT دایره ای با IC ST7735 مجهز است و از رابط 4 بیتی SPI پشتیبانی می کند.صفحه لمسی PCAP چند نقطه ای قابل تنظیم که از رابط I2C پشتیبانی می کندعملکرد چند لمسی و عملکرد بصری عالی آن را به یک انتخاب ایده آل برای برنامه های کاربردی سخت تبدیل می کند.

این صفحه نمایش ترکیبی از تکنولوژی نمایش پیشرفته، عملکرد قدرتمند و سازگاری چند منظوره است، و این بهترین راه حل برای انواع خودرو، صنعتی، پزشکی،و برنامه های خانگی هوشمند.

ویژگی ها

ولتاژ ورودی پایین: VDD: 2.8 ~ 3.3V؛

رنگ های صفحه نمایش LCD TFT: 16.7M رنگ

رابط پردازنده: رابط پردازنده SPI 4 bit

مدار برق داخلی

اطلاعات عمومی	مشخصات	واحد
منطقه نمایش ((AA))	10.8 ((H) * 21.7 ((V) - ((0.96 اينچ)	mm
عنصر راننده	ماتریس فعال a-Si TFT	-
رنگ ها را نمایش دهید	16.7M	رنگ ها
تعداد پیکسل ها	80*3RGB ((H) X160 ((V)	نقطه ها
ترتیب پیکسل	نوار عمودی RGB	-
پیچ پیکسل	0.135*01356	mm
زاویه دید	همه	ساعت
IC درایو	ST7735	-
ترتیب پیکسل رنگ	نوار عمودی RGB	-
حالت نمایش	انتقال دهنده/ معمولا سیاه	-
دمای کار	-20+70	°C
دمای ذخیره سازی	-30+80	°C

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پشتی یک نوع روشنایی لبه ای با 1 دی ای دی سفید است. ویژگی های روشنایی پشتی در جداول زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	2.8	...	3.2	V	...
جریان جلو	من_F	...	20	...	mA	...
روشنایی ((با ال سی دی))	Lv	...	600	...	cd/m²	...
طول عمر LED	N/A	...	30,000	...	ساعت	یادداشت 1

نمودار ماژول نمایش LCD TFT با نوار 0.96 اینچی درجه صنعتی

صفحه نمایش نوار روشنایی بالا صفحه نمایش LCD 0.96 اینچ 80 * 160 SPI صفحه نمایش نوار رابط 0

صفحه نمایش نوار روشنایی بالا صفحه نمایش LCD 0.96 اینچ 80 * 160 SPI صفحه نمایش نوار رابط 1

ویژگی های واحد روشنایی پس زمینه

1	NC	هیچ ارتباطی نیست.
2	NC	هیچ ارتباطی نیست.
3	SDA	پین سیگنال ورودی/خرید
4	SCL	پین سیگنال ساعت هم زمان
5	RS	نمایش داده ها/پین انتخاب فرمان
6	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
7	CS	چیپ انتخاب پین ورودی سیگنال
8	GND	گوند
9	NC	هیچ ارتباطی نیست.
10	VDD	منبع برق PIN ((2.8-3.3V)
11	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
12	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
13	GND	گوند

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+70°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخص، عدم نمایش، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-20°C / 96H
3	سرعت بالا	+60°C / 96H
4	دمای پایین کار می کنه	-10°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -10°C ((30 دقیقه) ~60°C (30 دقیقه) ،10 چرخه

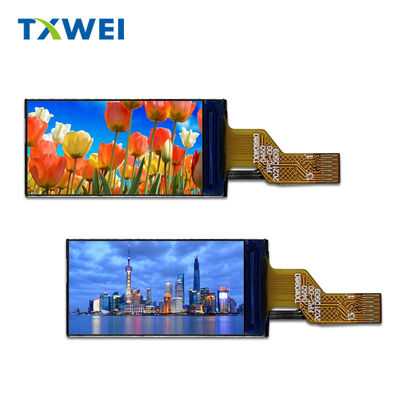

تصویر محصول ماژول نمایش LCD TFT با نوار 0.96 اینچی

صفحه نمایش نوار روشنایی بالا صفحه نمایش LCD 0.96 اینچ 80 * 160 SPI صفحه نمایش نوار رابط 2

صفحه نمایش نوار روشنایی بالا صفحه نمایش LCD 0.96 اینچ 80 * 160 SPI صفحه نمایش نوار رابط 3

صفحه نمایش نوار روشنایی بالا صفحه نمایش LCD 0.96 اینچ 80 * 160 SPI صفحه نمایش نوار رابط 4

مزایا صفحه نمایش تیانکسیانوی: صفحه نمایش نوار، روشنایی بالا، کیفیت بالا، بیش از 10 سال عرضه
