3.5 اینچ TFT 320*480 ILI9488 ماژول نمایش LCD 40pin IPS با رابط RGB

TXW350141N0:3.5 "مدول LCD TFT معرفی محصول و استفاده

خلاصه ی محصول

TXW350141N0 یک ماژول LCD TFT 3.5 اینچی است که توسط Shenzhen Tianxianwei Technology Co., Ltd تولید می شود.آن را اتخاذ رزولوشن 320RGB480 و دارای جلوه های نمایش عالی و طیف گسترده ای از زمینه های کاربردیاین محصول با تکنولوژی پیشرفته TFT و پانل LCD IPS ادغام شده است، که کاربران را با تجربه بصری ظریف و رنگارنگ فراهم می کند.

در توسعه سریع اتوماسیون صنعتی، الکترونیک پزشکی، خانه های هوشمند و زمینه های دیگر،ماژول های صفحه نمایش و لمسی بسیار قابل اعتماد و با عملکرد بالا به اجزای کلیدی برای ارتقاء دستگاه تبدیل شده اندماژول صفحه نمایش LCD استاندارد TXW350141N0 که توسط شرکت فناوری Shenzhen Tianxianwei Co، Ltd عرضه شده است.در حال تبدیل شدن به یک انتخاب ایده آل برای راه حل های نمایش درجه صنعتی به دلیل عملکرد نمایش عالی آن است، سازگاری با محیط زیست پایدار و عملکرد لمسی یکپارچه.

شماره مدل:TXW350141N0
اندازه:3.5 اينچ
تعداد پیکسل ها: 320*480
جهت مشاهده: IPS
رابط صفحه نمایش:RGB 40 PIN
نمایش IC:ILI9488
روشنایی: 500 نیت
منطقه فعال:48.96*73.44 ((ملم)
اندازه طرح:54.48*84.71*2.2 ((ملی متر)
دمای کار: -20+70°
دمای نگهداری:-30+80°
حوزه کاربرد: لوازم خانگی، صفحه نمایش های پورت سریال صنعتی، صفحه نمایش های چاپگر سه بعدی، صفحه نمایش خودرو، ابزار آزمایش، صفحه نمایش های پزشکی

عملکرد محصول

1صفحه نمایش با وضوح بالا

رزولوشن 320RGB480: نمایش تصویر واضح و ظریف را فراهم می کند که برای نیازهای مختلف نمایش با دقت بالا مناسب است.

16نمایشگر رنگی.7M: از طریق انتخاب نرم افزار، سطوح رنگی غنی می تواند برای پاسخگویی به نیازهای مختلف بصری حاصل شود.

2چشم انداز گسترده

پانل LCD IPS: تجربه مشاهده کامل را فراهم می کند و در هر زاویه ای اثرات نمایش سازگار را به دست می آورد.

3. سيستم روشنايي پشتي

نور پس زمینه LED سفید: روشنایی یکنواخت، تا 500cd / m2 (ارزش معمولی) ، مناسب برای محیط های مختلف روشنایی.

نور پس زمینه عمر طولانی: LED دارای طول عمر تا 30000 ساعت است (وقتی روشنایی به 50٪ از روشنایی اولیه کاهش می یابد) ، که ثبات طولانی مدت را در طول استفاده تضمین می کند.

4رابط های غنی

رابط RGB: انتقال داده های با سرعت بالا، از نمایش نرخ ارتقاء بالا پشتیبانی می کند.

عملکرد لمسی (اختیاری): از لمس مقاومتی یا ظرفیت (با توجه به مدل خاص) برای افزایش تجربه تعامل کاربر پشتیبانی می کند.

5. کار با دمای وسیع

محدوده دمای عملیاتی:- مناسب برای محیط های مختلف خشن از 20 °C تا 70 °C.

محدوده دمای ذخیره سازی:- 30 °C تا 80 °C برای اطمینان از ثبات ذخیره سازی طولانی مدت.

استفاده

一اتصال سخت افزاري

اتصال رابط: رابط MIPI ماژول TXW350141N0 را با رابط مربوطه کنترل کننده اصلی متصل کنید.

اتصال منبع برق: ولتاژ تامین برق پایدار (VDDIO: 1.65-3.3V، VDD: 2.5-3.3V) را برای ماژول فراهم کنید و آن را به منبع تغذیه پس زمینه متصل کنید.

عملکرد لمسی (در صورت لزوم): رابط رابط IC لمسی را متصل کنید تا اطمینان حاصل شود که عملکرد لمسی طبیعی است.

二پیکربندی نرم افزار

نصب درایور: نصب برنامه درایور مطابق با مشخصات IC درایور (ILI9488) و دستورالعمل داده ها.

تنظیمات پارامتر نمایش: پارامترهای نمایش مانند وضوح و حالت رنگ را می توان از طریق نرم افزار پیکربندی کرد.

تنظیمات پارامترهای لمسی (در صورت لزوم): پارامترهای IC لمسی مانند حساسیت لمسی، منطقه لمسی و غیره را تنظیم کنید.

三تست عملکردی

آزمایش صفحه نمایش: پس از اتصال پیکربندی سخت افزاری و نرم افزاری، آزمایش صفحه نمایش را انجام دهید تا اطمینان حاصل شود که تصویر به طور طبیعی نمایش داده می شود.

آزمایش لمس (در صورت لزوم): انجام آزمایش عملکرد لمس برای اطمینان از پاسخ حساس و دقیق لمس.

آزمایش سازگاری با محیط زیست: انجام آزمایش در محیط های مختلف دمای و رطوبت برای اطمینان از ثبات و قابلیت اطمینان ماژول.

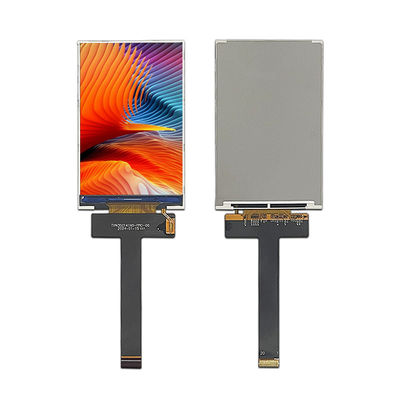

عکس محصول

TXW350141N0 نه تنها یک ماژول نمایش با عملکرد بالا است، بلکه "مرکز بصری و تعاملی" برای ارتقاء دستگاه های هوشمند است.مفهوم طراحی که عملکرد و قابلیت اطمینان را متعادل می کند، پشتیبانی فنی قوی برای نوآوری محصول در صنایع مانند مراقبت های بهداشتی و الکترونیک مصرفی را فراهم می کند. اگر شما نیاز به یادگیری جزئیات فنی بیشتر یا درخواست نمونه، لطفا با خدمات مشتری تماس بگیرید.
