3.1inch 480*800 رابط RGB ST7701S 54pin ماژول نمایش LCD کوچک tft

TXW310003B0 نمایشگر LCD صنعتی 3.1 اینچی معرفی محصول

1عملکرد صفحه نمایش اصلی

1.1صفحه سخت IPS با وضوح بالا

با استفاده از یک پانل ۳٫۱ اینچی با رزولوشن ۴۸۰ × ۸۰۰ (سفتی پیکسل ۳۰۷PPI) و فناوری زاویه دید گسترده IPS ، این کار انجام می شود:

زاویه دید کامل 178 ° دامنه دید

2000صفحه نمایش کنتراست بالا

پوشش 72٪ NTSC رنگ

16.7 میلیون رنگ نمایش کامل رنگ

1.2پارامترهای نوری سطح حرفه ای

روشنایی بالا 400 نیت (ارزش معمولی)

700۱ طراحی انتقال

درمان سطح ضد درخشش پشتیبانی (اختیاری)

2طراحی قابلیت اطمینان درجه صنعتی

2.1سازگاری با محیط های خشن

دمای کار: -20 °C ~ +70 °C (حافظی از حداکثر لحظه ای 85 °C)

دمای نگهداری: 30°C تا +80°C

تحمل رطوبت: 95٪ RH محیط بدون فشرده سازی

سطح ضد لرزش: شتاب 5G (10-500Hz)

2.2راه حل های رابط و درایور

مجهز به IC راننده صفحه نمایش ST7701S

رابط RGB 24 بیتی (فاکتور FPC 54 پین)

پشتیبانی از PWM dimming (بررسی فرکانس: 1K-50KHz)

مصرف برق معمولی: 1.2W @ تمام صفحه سفید

3طراحی ساختاری دقیق

3.1بسته بندی فشرده

منطقه نمایش: 40.32 × 67.2mm (شکیبایی 79mm)

ابعاد کلی: 43.48 × 74.72 × 1.74mm

0طراحی.5mm محدوده تنگ

پشتیبانی از ادغام صفحه نمایش لمسی ظرفیت/مقاومت

3.2سازگاری نصب

موقعیت سوراخ نصب مشخصات M2 را ارائه دهید

پوشش محافظ فلزی قابل تنظیم

نصب چند جهت ای که پشت سر یا در طرف نصب شده است

4سناریوهای کاربردی معمولی

4.1میدان خانه هوشمند

صفحه لمسی تهویه مطبوع مرکزی

نمایش وضعیت سوئیچ هوشمند

رابط سیستم کنترل دسترسی هوشمند

4.2سناریوهای کنترل صنعتی

ترمینال کنترل PLC

صفحه نمایش خواندن ابزار

HMI تجهیزات اتوماسیون

4.3استفاده از تجهیزات ویژه

دستگاه ضبط رانندگی نصب شده بر روی ماشین

تجهیزات نظارتی پزشکی

ترمینال دستی بیرونی

5خدمات با ارزش افزوده تکنولوژی

ارائه منبع ماژولار OpenFrame/LCM

پشتیبانی از توسعه فرم ویئر سفارشی UI

راه حل تقویت قابل خواندن نور خورشید اختیاری

ارائه راه حل های حفاظت از EMC/ESD

این ماژول نمایشگاه گواهینامه RoHS و CE را گذراند و با کیت آزمایش نمایشگاه و مستندات توسعه همراه است.از ادغام سریع با سیستم عامل های جاسازی شده اصلی (STM32/ARM/Linux) پشتیبانی می کندچرخه تولید معمولی 8-10 هفته است و یک طرح قیمت گذاری طبقه بندی شده می تواند با توجه به نیازهای مشتری ارائه شود.

پیشنهادات فرآیند سفارشی

• تجزیه و تحلیل الزامات: مشخص کردن الزامات خاص برای مصرف انرژی پایین و عملکرد رنگ (مانند مصرف انرژی هدف، دقت رنگ و غیره).
• تنظیم پارامتر: بهینه سازی روشنایی پس زمینه، پارامترهای رنگ و نرخ تجدید از طریق تراشه درایور و طراحی سخت افزار.
• اعتبارسنجی آزمایش: استفاده از ابزار حرفه ای برای آزمایش مصرف برق و عملکرد رنگ برای اطمینان از انطباق با الزامات.
• تولید دسته: پس از تکمیل طراحی سفارشی، تولید انبوه و تحویل انجام می شود.

نقشه طراحی

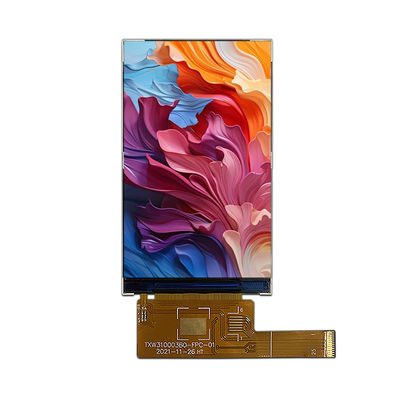

نقشه محصول

Tianxianwei در سال 2014 تاسیس شد. این شرکت دارای یک کارگاه بدون گرد و غبار کلاس 2000 است که مجهز به تجهیزات تولید کاملا خودکار و تولید با کیفیت بالا است.

ارائه راه حل های کاربردی محصول با اندازه کامل، پشتیبانی از سفارشی سازی محصولات با روشنایی بالا و پاسخگویی به نیازهای صنایع متعدد.داشتن چندین حق مالکیت معنوی (از جمله مارک های تجاری)، ثبت اختراع و حقوق کپی رایت نرم افزار) و به دست آوردن گواهینامه های واجد شرایط و مجوزهای اداری
