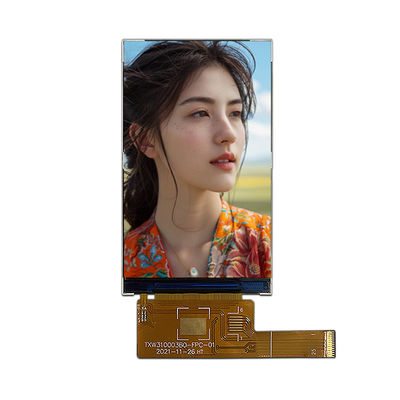

رابط RGB 3.1inch tft lcd ماژول 480*RGB*800 رزولوشن ST7701S Driver IC

تحلیل مزایای محصول TXW310003B0

1مزایای عملکرد را نشان می دهد

• وضوح بالا و نمایش رنگ
• رزولوشن 480 × RGB × 800، پشتیبانی از 16.7M رنگ (از طریق نرم افزار IC درایور پیکربندی شده) ، پاسخ به تصویر با وضوح بالا و الزامات رنگ ظریف.
• تنظیم پیکسل نوار عمودی RGB تولید مجدد رنگ و شدت نمایش را افزایش می دهد، مناسب برای نمایش متن، نمودارها و تصاویر پویا است.

همه دارن نگاه ميکنن

• با استفاده از حالت نمایش نورمال سیاه، با کنتراست بالا و زاویه مشاهده از تمام جهت ها (بالا، پایین، چپ، راست) ، هیچ مشکل رنگی یا تغییر رنگ خاکستری وجود ندارد.

بهینه سازی پارامترهای نوری

• یکنواختی روشنایی ≥ 80٪، اطمینان از روشنایی ثابت در تمام مناطق صفحه نمایش و کاهش خستگی بینایی.
• سیستم روشنایی پس زمینه از 6 چراغ LED سفید با مقادیر معمولی روشنایی قابل تنظیم (TBD) استفاده می کند و از نمایش شفاف در محیط های روشنایی بالا پشتیبانی می کند.

2مزایای رابط و سازگاری

رابط MIPI-DSI با سرعت بالا

• از رابط دو کانال MIPI ( حالت سرعت بالا) ، سرعت انتقال بالا ، سازگار با سیستم عامل های پردازنده اصلی (مانند ARM ، Qualcomm و غیره) ، ساده سازی طراحی سخت افزار پشتیبانی می کند.
• حالت کم مصرف را برای کاهش مصرف برق و افزایش عمر باتری دستگاه در تصاویر ثابت فراهم کنید.
• عملکرد کنترل لمسی یکپارچه
• رابط I2C (CTP_SDA/SCL) و سیگنال قطع (CTP_INT) ذخیره شده، که از گسترش صفحه لمسی ظرفیت/مقاومت پشتیبانی می کند تا تجربه تعامل انسان و ماشین را افزایش دهد.
• منبع برق مستقل لمس (2.8V CTP_VCC) برای جلوگیری از تداخل سیگنال.

3قابلیت اطمینان و سازگاری با محیط زیست

• عملکرد در دمای وسیع و آزمایش دقیق
• محدوده دمای کاری:- 20 °C تا 70 °C، دمای ذخیره سازی:- 30 °C تا 80 °C، مناسب برای الکترونیک هوشمند، محیط های صنعتی، پزشکی و دیگر محیط ها.
• 50 آزمایش شوک گرم و سرد (-20 ° C) ✓ چرخه 60 ° C و 96 ساعت آزمایش دمای بالا و رطوبت بالا (50 ° C/90% RH) را برای اطمینان از ثبات طولانی مدت پشت سر گذاشت.

طراحی طول عمر سیستم روشنایی پس زمینه

• طول عمر LED 30000 ساعت است (با کاهش روشنایی تا 50٪) ، بر اساس 8 ساعت استفاده روزانه محاسبه شده است، که می تواند بیش از 10 سال دوام داشته باشد و هزینه های نگهداری را کاهش دهد.
• طراحی مدار راننده روشنایی پشتی ساده است (6 LED در سری) ، از کنترل جریان ثابت پشتیبانی می کند و از آسیب بیش از حد جریان جلوگیری می کند.

4مصرف انرژی پایین و طراحی صرفه جویی در انرژی

مدیریت انرژی کارآمد

• جریان کاری ≤ 50mA، مصرف برق حالت خواب ≤ 150 μA، مناسب برای دستگاه های باتری (مانند ترمینال های دستی و دستگاه های IoT)
• پشتیبانی از ورودی ولتاژ گسترده VCC (2.6-3.6V) و IOVCC (1.65-3.3V) ، سازگار با چندین راه حل منبع برق.
• انطباق محیط زیست
• مطابق با استانداردهای RoHS، مواد و فرایندهای بدون سرب هستند و الزامات زیست محیطی برای صادرات به بازارهای اروپایی و آمریکایی را برآورده می کنند.

5مزایای طراحی و ادغام

طراحی ماژولار فشرده

• اندازه ماژول 43.48 × 74.72 × 1.74mm است، با ضخامت تنها 1.74mm، مناسب برای دستگاه های جاسازی شده با فضای محدود

سناریوهای کاربرد

1. تجهیزات صنعتی: رابط ماشین انسان (HMI) ، پنل کنترل
2. الکترونیک مصرفی: دستگاه های قابل حمل، صفحه نمایش خانه هوشمند
3. تجهیزات پزشکی: ماژول نمایش ابزار کوچک

خلاصه

TXW310003B0 به دلیل نمایش با وضوح بالا، تجربه نمایش کامل،قابلیت اطمینان در درجه حرارت بالا، طراحی کم مصرف، و ویژگی های ماژولار و سهل ادغام. از طریق آزمایش دقیق قابلیت اطمینان و صدور گواهینامه زیست محیطی، عملکرد و ثبات طولانی مدت را متعادل می کند.کمک به مشتریان در سریع ترین زمان برای دریافت محصولات و کاهش هزینه های نگهداری.

نقشه طراحی

نقشه محصول
