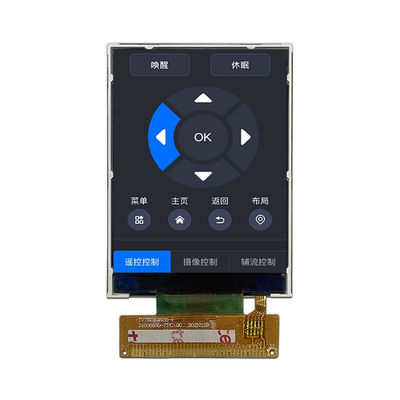

ماژول صفحه نمایش LCD TFT MCU سفارشی 240 * 320 2.4 اینچ ST7789V

نام محصول: ماژول LCD TFT 2.4 اینچی TXW240088S0

خلاصه ی محصول:

TXW240088S0 یک ماژول LCD TFT 2.4 اینچی است که توسط شرکت Shenzhen Tianxianwei Technology Co., Ltd طراحی و تولید شده است.این ماژول به دلیل وضوح بالا برای دستگاه های الکترونیکی مختلف و سناریوهای کاربردی مناسب است، ارائه رنگ غنی، و عملکرد نمایش عالی.

ویژگی های محصول:

مشخصات صفحه نمایش: 240xRGBx320 پیکسل، ارائه نمایش تصویر و متن واضح.

IC درایور: ST7789V2-G4-A از Sitronix برای اطمینان از عملکرد پایدار و سازگاری استفاده می شود.

انتخاب رنگ: از رنگ های 65K / 262K پشتیبانی می کند ، نرم افزار قابل تنظیم برای پاسخگویی به نیازهای مختلف رنگ است.

نوع روشنایی پس زمینه: روشنایی پس زمینه LED سفید، که روشنایی و رنگ یکسانی را فراهم می کند.

نوع رابط: رابط 16 بیتی MCU، مناسب برای اتصال و انتقال داده با میکروکنترلرها.

سازگاری با محیط زیست: محدوده دمای کار -20 ° C تا +70 ° C و محدوده دمای ذخیره سازی -30 ° C تا +80 ° C است که برای شرایط مختلف محیط زیست مناسب است.

الزامات زیست محیطی: مطابق با استانداردهای RoHS، مواد و پردازش بدون سرب، حفاظت از محیط زیست.

مشخصات فنی:

نوع صفحه نمایش: LCD TFT تمام رنگی

ترتیب پیکسل: ترتیب نوار RGB

فاصله پیکسل: 0.153 (H) x 0.153 (V) میلی متر

منطقه فعالیت: 36.72 (H) x 48.96 (V) میلی متر

چشم انداز: تمام ساعت

اندازه ماژول: 42.72 (W) x 58.50 (H) x 2.15 (T) میلی متر

سیستم روشنایی پس زمینه: 4 LED سفید، ولتاژ جلو 2.8V تا 3.2V، جریان جلو 80mA

روشنایی: 550cd/m2 (قیمت معمولی)

یکسانی: 80٪ (قیمت حداقل)

دمای کار:- 20 °C تا +70 °C

دمای ذخیره سازی:- 30 °C تا +80 °C

رطوبت: 90٪ RH

برنامه های کاربردی متنوع: چه تجهیزات عکاسی، کنترل های از راه دور، سوئیچ های هوشمند، دوربین های دیجیتال، جلوه های موسیقی، ضبط کننده های رانندگی و غیره،TXW200078B0 می تواند به طور کامل سازگار و نشان دادن عملکرد خارق العاده خود را.

توضیحات عملکرد ماژول

ماژول حاوی چندین پین برای اجرای توابع مختلف است، از جمله اما محدود به:

GND: پاور گراوند

CS: پین ورودی سیگنال انتخاب تراشه

RS: نمایش داده ها/پین انتخاب فرمان

WR: MCU رابط موازی فعال نوشتن

RD: داده ها را بر روی لبه در حال افزایش بخوانید

DB0-DB15: اتوبوس داده های رابط موازی MCU

تنظیم مجدد: تنظیم مجدد پایانه ورودی سیگنال، سطح پایین معتبر است

IOVCC: منبع برق I/O

VCC: منبع برق، 2.5V تا 3.3V

LEDK1-LEDK4: منبع تغذیه برای ترمینال ورودی کاتود روشنایی پشتی

LEDA: منبع برق ورودی آنود روشنایی پس زمینه

ویژگی های الکتریکی: یک محدوده ولتاژ تغذیه پایدار را فراهم می کند، با ولتاژ تغذیه I/O در محدوده 1.65V تا 3.3V و ولتاژ تغذیه DC/DC در محدوده 2.5V تا 3.3V،تضمین عملکرد پایدار ماژول در شرایط مختلف تغذیه.

قابلیت اطمینان و طول عمر: LED ها عمر طولانی تا 30000 ساعت دارند، که به معنای چرخه های نگهداری طولانی تر و هزینه های جایگزینی پایین تر است.

پشتیبانی فنی و خدمات: Shenzhen Tianxianwei Technology Co., Ltd. پشتیبانی فنی حرفه ای و خدمات مشتری را ارائه می دهد تا اطمینان حاصل شود که مشتریان می توانند در زمان استفاده از آن کمک دریافت کنند.

خدمات سفارشی: بر اساس نیازهای مشتری، راه حل های سفارشی، از جمله ابعاد، رابط ها و ویژگی های دیگر، برای پاسخگویی به نیازهای خاص برنامه ارائه می شود.

Shenzhen Tianxianwei Technology Co., Ltd متعهد به ارائه راه حل های نمایش با کیفیت بالا است. ماژول LCD TFT 2.4 اینچی TXW240088S0 با عملکرد و قابلیت اطمینان عالی،انتخاب ایده آل برای نیازهای نمایش محصولات الکترونیکی شما استبرای اطلاعات بیشتر محصول یا پشتیبانی فنی، لطفا با نماینده فروش ما تماس بگیرید.
