10.1 اینچ ماژول LCD TFT 1024 * 600 رابط RGB تمام زاویه مشاهده Ips صفحه لمسی

محصولات

10.1 اینچ ماژول LCD TFT 1024 * 600 رابط RGB تمام زاویه مشاهده Ips صفحه لمسی

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW100076B0-XL

آی سی را لمس کنید:

GT9271

تکنولوژی لمسی:

جهت مشاهده:

دمای ذخیره سازی:

-30+80 درجه سانتیگراد

اندازه:

10.1 اینچ

تعداد پیکسل ها:

1024*600

منطقه فعال:

222.72*125.28 (mm)

برجسته کردن:

رابط RGB ماژول LCD TFT,ماژول LCD 1024*600 tft,10ماژول LCD tft 1 اینچ

1024*600 tft lcd module

10.1 inch tft lcd module

توضیحات محصول

10.1 اینچ صفحه نمایش صنعتی PCAP TFT LVDS 1024x600 پیکسل با صفحه نمایش لمسی ظرفیتمعرفی محصول

مانیتور Tianxianwei TXW100076B0-XL PCAP TFT یک صفحه نمایش 10.1 اینچی IPS با وضوح 1024x600 پیکسل است. این ماژول نمایش LCD TFT درجه صنعتی از رابط 8 بیتی RGB پشتیبانی می کند.

TXW100076B0-XL یک طراحی صفحه لمسی ظرفیت پذیر است، با گزینه های تک لمس و چند لمس در دسترس است. روشنایی سطح ماژول TFT TXW100076B0-XL 700cd / m2 است.اگه ميخواي درخشش رو بيشتر کني، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.

صفحه نمایش LCD لمسی TFT TXW100076B0-XL به طور گسترده ای در دستگاه های کشاورزی، صفحه نمایش ابزار کنترل مرکزی، صفحه نمایش ناوبری کامیون، صفحه نمایش تجهیزات صنعتی،صفحه نمایش ابزار پزشکی، و غیره

محصول:	10صفحه نمایش.1 اینچ PCAP TFT
قطعنامه:	1024 RGB X 600
نورپردازی سطح:	700 Cd/m2 ((نیت)
رابط:	رابط 8 بیت RGB
جهت مشاهده:	IPS، زاویه دید کلی (85/85/85/85)
شماره پین:	50 پین
خلاصه ی داستان:	25215065(ملی متر)
منطقه فعال:	222.72*12528(ملی متر)
درمان سطح LCD:	پوشش سخت ((3H)
رنگ نمایش:	16.7M
نسبت NTSC:	50 درصد
صفحه لمسی:	پنل لمسی ظرفیت (CTP)
رابط صفحه لمسی:	IIC
IC لمس:	GT9271
دمای عملیاتی:	-20°C تا +70°C
دمای ذخیره سازی:	-30°C تا +80°C
انطباق	مطابقت با CE FCC و RoHS
گواهی:	ISO9001:2015 / ISO1400:2015

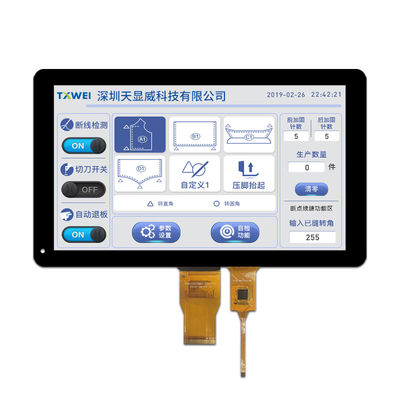

نقشه محصول

10.1 اینچ ماژول LCD TFT 1024 * 600 رابط RGB تمام زاویه مشاهده Ips صفحه لمسی 0

10.1 اینچ ماژول LCD TFT 1024 * 600 رابط RGB تمام زاویه مشاهده Ips صفحه لمسی 1

توضیحات عملکرد ماژول

پين شماره	نماد	LCMتوضیحات	نظرات
1	LEDA	منبع برق + برای آنود چراغ پشتی
2	LEDA	منبع برق + برای آنود چراغ پشتی
3	LEDK	منبع برق- برای چراغ پشتیکاتود
4	LEDK	منبع برق- برای چراغ پشتیکاتود
5	GND	زمین قدرت
6	VCOM	ولتاژ مشترک
7	DVDD	قدرت برای مدار دیجیتال3.3V
8	حالت	حالت DE/SYNC انتخاب شود. حالت MODE=H:DE حالت MODE=L:SYNC حالت
9	DE	سیگنال فعال سازی داده در حالت RGB I/F 1
10	VS	همگام سازی عمودی سیگنال در RGB I/F
11	HS	همگام سازی افقی سیگنال در RGB I/F
12	B7	داده های آبی
13	B6	داده های آبی
14	B5	داده های آبی
15	B4	داده های آبی
16	B3	داده های آبی
17	B2	داده های آبی
18	B1	داده های آبی
19	B0	داده های آبی
20	گروه هفت	داده های سبز
21	G6	داده های سبز
22	G5	داده های سبز
23	G4	داده های سبز
24	G3	داده های سبز
25	G2	داده های سبز
26	G1	داده های سبز
27	G0	داده های سبز
28	R7	داده های قرمز
29	R6	داده های قرمز
30	R5	داده های قرمز
31	R4	داده های قرمز
32	R3	داده های قرمز
33	R2	داده های قرمز
34	R1	داده های قرمز
35	R0	داده های قرمز
36	GND	زمین قدرت
37	DCLK	سیگنال ساعت پیکسل در RGB I/F
38	GND	زمین قدرت
39	SHLR	منبع خروجی تغییر جهت افقی انتخاب: ?? H : S [1]->S [2]->...->S[1920] (پیش فرض) ?? L??: S[1920]->S[1919]->...->S[1]
40	UPDN	جهت حرکت عمودي خروجي دروازه انتخاب شود: H: از بالا به پایین اسکن کنید اسکن از پایین به بالا
41	VGH	دروازه ON ولتاژ
42	VGL	ولتاژ دروازه OFF
43	AVDD	قدرت برای مدار آنالوگ
44	تنظیم مجدد	رزرو جهانی
45	NC	هيچ ارتباطي وجود نداره
46	VCOM	ولتاژ مشترک
47	DITHB	تابع دیتر کردن. تابع دیتر کردن. DITHER = H: تابع دیتر کردن داخلی را فعال کنید. DITHER = L: غیرفعال کردن عملکرد دیتر داخلی
48	GND	زمین قدرت
48	NC	هيچ ارتباطي وجود نداره
50	NC	هيچ ارتباطي وجود نداره

تصویر محصول
