جزئیات محصولات

خونه > محصولات >

10.1 اینچ صفحه نمایش TFT پانل لمسی ظرفیت 1024 * 600 وضوح 700nits رابط RGB

محصولات

10.1 اینچ صفحه نمایش TFT پانل لمسی ظرفیت 1024 * 600 وضوح 700nits رابط RGB

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW100076B0-XL

جهت مشاهده:

رابط لمسی:

آی سی درایور LCM:

HX8282A11+HX8696

دمای عملیاتی:

-20+70 درجه سانتیگراد

منطقه فعال:

222.72*125.28 (mm)

رابط LCM:

RGB 24 بیتی

عنصر درایو:

ماتریس فعال TFT

برجسته کردن:

صفحه نمایش TFT 1024*600,10.1 اینچ پانل صفحه نمایش TFT,پانل صفحه نمایش TFT 700 نیت

10.1 Inch TFT Screen Panel

700nits TFT Screen Panel

توضیحات محصول

روشنایی بالا IPS 10.1 اینچ RGB TFT صفحه نمایش 1024x600 با PCAP توضیحات

TXW100076B0-XL یک ماژول TFT-LCD با روشنایی بالا 1024 x 600 IPS با یک صفحه لمسی ظرفیت (PCAP) است.این ماژول TFT تکنولوژی IPS را اتخاذ می کند و مزایای زاویه دید گسترده از چپ را دارد: 85/در راست: 85/بالا: 85/پایین: 85 درجه (معمول) و روشنایی بالا 700 نیت (ارزش معمولی). اگر مشتری نیاز به روشنایی بالاتر دارد، لطفا با کارکنان فروش ما تماس بگیرید.

محصول:	10.1 اینچ TFT LCD	قطعنامه:	1024x600 نقطه
صفحه لمسی:	با CTP	ابعاد شیشه پوشش:	قابل تنظیم
ابعاد طرح:	2521506.5 میلی متر	جهت مشاهده:	همه زاویه های مشاهده (85/85/85/85)
رابط:	رنگ RGB	شماره پین:	پنجاه پین
اتصال:	وصل کردن	نورپردازی سطح:	700 Cd/m2 ((نیت)
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE FCC و RoHS

روشنایی بالا IPS 10.1 اینچ RGB TFT صفحه نمایش 1024x600 با PCAP نقاشی

10.1 اینچ صفحه نمایش TFT پانل لمسی ظرفیت 1024 * 600 وضوح 700nits رابط RGB 0

10.1 اینچ صفحه نمایش TFT پانل لمسی ظرفیت 1024 * 600 وضوح 700nits رابط RGB 1

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+70	°C
دمای ذخیره LCM	T_STG	-30	+80	°C
دمای عملیاتی و رطوبت TP (20% ~ 90%RH)	T_OPR	-20	+70	°C
درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH)	T_STG	-30	+80	°C
رطوبت	RH	...	90	%

TFT دی سیCویژگی ها

ویژگی ها	نماد	دقیقه ای	-آره.	مکس	واحد	یادداشت
نرخ TFT OperationFrame	هرتز	...	60	...	هرتز
ولتاژ تغذیه برای ((DC/DC)	VDD	3.0	3.3	3.3	V
دروازه TFT ON ولتاژ	VGH	16.5	17	17.5	V	یادداشت 2
TFT Gate OFF ولتاژ	VGL	- هفت.5	-7	-6 تا5	V	یادداشت 2
ولتاژ مشترک TFT	Vcom	3.0	3.3	4.7	V	یادداشت 1
AVDD	آویشن	...	9.6	...	V	یادداشت 3

توجه: مقدار VCOM باید با شرایط مختلف برای بهینه سازی ارزش فلکر تنظیم شود.
توجه: VGH و VGL ولتاژ عملیاتی دروازه TFT هستند.
نکته 3: کنتراست را تنظیم کنید، رنگ را بزرگتر و تیره تر کنید و رنگ را کوچکتر و روشن تر کنید.

توضیحات عملکرد ماژول

پين شماره	نماد	توضیحات LCM	نظرات
1	LEDA	منبع برق + برای آنود چراغ پشتی
2	LEDA	منبع برق + برای آنود چراغ پشتی
3	LEDK	منبع برق- برای کاتود روشنایی عقب
4	LEDK	منبع برق- برای کاتود روشنایی عقب
5	GND	زمین قدرت
6	VCOM	ولتاژ مشترک
7	DVDD	برق برای مدار دیجیتال 3.3V
8	حالت	حالت DE/SYNC انتخاب شود. حالت MODE=H:DE حالت MODE=L:SYNC حالت
9	DE	سیگنال فعال سازی داده در حالت RGB I/F 1
10	VS	همگام سازی عمودی سیگنال در RGB I/F
11	HS	همگام سازی افقی سیگنال در RGB I/F
12	B7	داده های آبی
13	B6	داده های آبی
14	B5	داده های آبی
15	B4	داده های آبی
16	B3	داده های آبی
17	B2	داده های آبی
18	B1	داده های آبی
19	B0	داده های آبی
20	گروه هفت	داده های سبز
21	G6	داده های سبز
22	G5	داده های سبز
23	G4	داده های سبز
24	G3	داده های سبز
25	G2	داده های سبز
26	G1	داده های سبز
27	G0	داده های سبز
28	R7	داده های قرمز
29	R6	داده های قرمز
30	R5	داده های قرمز
31	R4	داده های قرمز
32	R3	داده های قرمز
33	R2	داده های قرمز
34	R1	داده های قرمز
35	R0	داده های قرمز
36	GND	زمین قدرت
37	DCLK	سیگنال ساعت پیکسل در RGB I/F
38	GND	زمین قدرت
39	SHLR	منبع خروجی تغییر جهت افقی انتخاب: ?? H : S [1]->S [2]->...->S[1920] (پیش فرض) ?? L??: S[1920]->S[1919]->...->S[1]
40	UPDN	جهت حرکت عمودي خروجي دروازه انتخاب شود: H: از بالا به پایین اسکن کنید اسکن از پایین به بالا
41	VGH	دروازه ON ولتاژ
42	VGL	ولتاژ دروازه OFF
43	AVDD	قدرت برای مدار آنالوگ
44	تنظیم مجدد	رزرو جهانی
45	NC	هيچ ارتباطي وجود نداره
46	VCOM	ولتاژ مشترک
47	DITHB	تابع دیتر کردن. تابع دیتر کردن. DITHER = H: تابع دیتر کردن داخلی را فعال کنید. DITHER = L: غیرفعال کردن عملکرد دیتر داخلی
48	GND	زمین قدرت
49	NC	هيچ ارتباطي وجود نداره
50	NC	هيچ ارتباطي وجود نداره

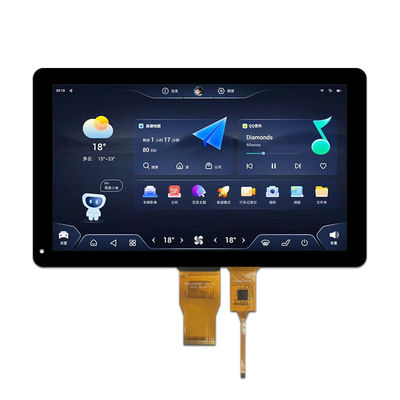

تصویر محصول
