صفحه نمایش LCD 24 پین 3.5 اینچ TFT 480 * 800 HVGA با رابط IC MIPI ST7701SN

محصولات

صفحه نمایش LCD 24 پین 3.5 اینچ TFT 480 * 800 HVGA با رابط IC MIPI ST7701SN

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW350116B0

Pixel Pitch (W*H):

0.0945

تعداد پیکسل ها:

480*800

آی سی درایور LCM:

ST7701SN

درجه لومن:

350cd/m²

ولتاژ نور پس زمینه:

19.6-22.4V

دمای ذخیره سازی:

-30+80 درجه سانتیگراد

اندازه:

3.5 اینچ

دمای عملیاتی:

-20+70 درجه سانتیگراد

برجسته کردن:

ST7701SN صفحه نمایش LCD TFT,3.5 ◄ صفحه نمایش LCD TFT,صفحه نمایش 24 پین TFT LCD

3.5” TFT LCD Display

24 Pins TFT LCD Display

توضیحات محصول

MIPI3.5 اینچ TFT LCD، 3.5 "480*800توضیحات صفحه نمایش LCD HVGA

Tianxianwei TXW350116B0 یک ماژول LCD TFT با اندازه قطبی 3.5 اینچ و وضوح HVGA 480 * 800 پیکسل است.

جزئیات سریع محصول:
1اندازه LCD: 3.5 ′′ TFT
2قطعنامه:480*800
3زاويه ديدن: ساعت 12
4ابعاد طرح:51.32*86.61*35mm
5. آي سي راننده:ST7701SN
6نوع رابط:خط MIPI 2
7پنل لمسی: با یا بدون پنل لمسی مقاوم اختیاری
8دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C

ویژگی های محصول:

TXW350116B0 یک صفحه نمایش LCD TFT تمام رنگی با سایز قطبی 3.5 اینچی ، 480 * 3RGB (H) X800 (V) است.

این ماژول از رابط MIPI 2 LANE پشتیبانی می کند. اندازه ماژول مدل TXW350116B0 51.32 * 86.61 * 3.5mm با یک منطقه موثر 45.36 * 75.6mm است.

کنترل کننده TXW350116B0 و ST7701SN بر روی ماژول یکپارچه شده اند، با طیف ولتاژ منبع برق منطقی از 19.6V تا 22.4V.

می تواند در محدوده دما از -20 °C تا +70 °C کار کند. محدوده دما ذخیره سازی آن -30 °C تا +80 °C است.

TXW350116B0 یک ماژول LCD حالت عمودی با روشنایی 350cd / m2 است. اگر می خواهید آن را به عنوان حالت منظره استفاده کنید یا روشنایی را افزایش دهید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.

این ماژول LCD TFT 3.5 اینچی برای چشم های هوشمند ربات، دستگاه های دستی PDA، کنترل دسترسی و نمایشگرهای امنیتی، نمایشگرهای سوئیچ هوشمند، نمایشگرهای تجهیزات پزشکی،صفحه نمایش دستگاه های خانگی، نمایشگاه تجهیزات صنعتی و غیره

محصول:	3صفحه نمایش LCD TFT 5 اینچی	صفحه لمسی:	با یا بدون پنل لمسی مقاوم
قطعنامه:	۴۸۰*۸۰۰ نقطه	جهت مشاهده:	12:00
رابط:	خط MIPI 2	شماره پین:	24 پین
اتصال:	پلاگین (تخصیص پذیر)	نورپردازی سطح:	350cd/m2 (نیت)
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE&FCC و RoHS

3.5 اینچ TFT LCD، 3.5 "480*800 نقشه صفحه نمایش LCD HVGA

صفحه نمایش LCD 24 پین 3.5 اینچ TFT 480 * 800 HVGA با رابط IC MIPI ST7701SN 0

صفحه نمایش LCD 24 پین 3.5 اینچ TFT 480 * 800 HVGA با رابط IC MIPI ST7701SN 1

توضیحات عملکرد ماژول

پين شماره	نماد	توضیحات
1	VDD ((2.8V)	منبع برق آنالوگ (VCI):2.5V تا 3.3V
2	IOVCC(1.8V)	منبع برق آنالوگ (VCI):1.65 ولت تا 3.3 ولت
3	NC	هیچ ارتباطی نیست.
4	تنظیم مجدد(1.8V)	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
5	TE	پین خروجی اثر پاره شدن برای همگام سازی نوشتن فریم MCU استفاده می شود،
6	NC	هیچ ارتباطی نیست.
7	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
8	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
9	GND	زمین قدرت
10	D0N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
11	D0P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
12	GND	زمین قدرت
13	CLKN	پین ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا
14	CLKP	پین ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا
15	GND	زمین قدرت
16	D1N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
17	D1P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
18	GND	زمین قدرت
19	NC	هیچ ارتباطی نیست.
20	NC	هیچ ارتباطی نیست.
21	GND	زمین قدرت
22	NC	هیچ ارتباطی نیست.
23	NC	هیچ ارتباطی نیست.
24	GND	زمین قدرت

ویژگی های نوری

صفحه نمایش LCD 24 پین 3.5 اینچ TFT 480 * 800 HVGA با رابط IC MIPI ST7701SN 2

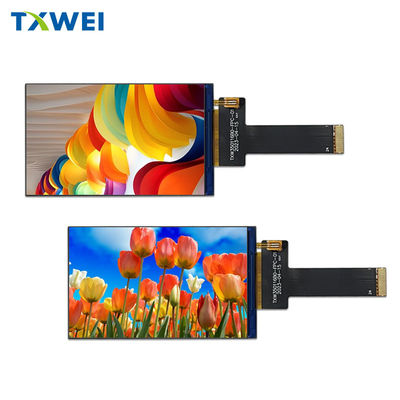

3.5 اینچ TFT LCD، 3.5 "480*800 صفحه LCD HVGA تصویر واقعی محصول را نشان می دهد
