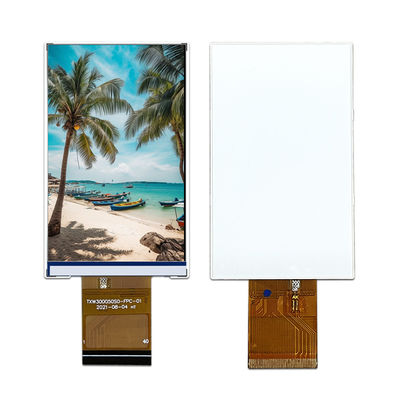

3.0 اینچ IPS تمام زاویه مشاهده ماژول نمایش LCD TFT 360 * 640 رزولوشن 40 پین رابط MIPI RGB

محصولات

3.0 اینچ IPS تمام زاویه مشاهده ماژول نمایش LCD TFT 360 * 640 رزولوشن 40 پین رابط MIPI RGB

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW300050S0

ولتاژ نور پس زمینه:

18 ولت

آی سی درایور LCM:

ST7701S/GC9503V

جهت مشاهده:

تمام ساعت

جریان نور پس زمینه:

20 میلیون

دمای عملیاتی:

-20+70 درجه سانتیگراد

اندازه طرح مکانیکی (W*H*T):

42.64 * 74.52 * 2.15

عنصر درایو:

ماتریس فعال TFT

برجسته کردن:

3ماژول نمایش LCD TFT 0.0 اینچی,ماژول نمایش LCD TFT 40 پین,ماژول نمایش LCD 360*640 TFT

40 Pin TFT LCD Display Module

360*640 TFT LCD Display Module

توضیحات محصول

صفحه نمایش LCD TFT چین فابریک 3.0 اینچST7701S/GC9503V 360*640صفحه نمایش

3.0" اینچ QVGAT7701S/GC9503Vصفحه LCD TFT

Tianxianwei TXW300050S0 یک صفحه نمایش LCD TFT نوع TN 3 اینچی با وضوح 360 * 640 پیکسل QVGA است. در میان محصولات مشابه، این یک ماژول LCD بسیار مقرون به صرفه است.

محصول:	3صفحه نمایش TFT 0.0 اینچی	قطعنامه:	360*640
صفحه لمسی:	بدون صفحه لمسی (اختیاری)	ابعاد شیشه پوشش:	برای سفارشی سازی
جهت مشاهده:	12:00	آي سي راننده:	RGB 16/MPI
جریان روشنایی پس زمینه:	36.72*6528	اتصال:	پلاگین (تخصیص پذیر)
شماره پین:	۴۰ پین	نورپردازی سطح:	۳۵۰ Cd/m2 ((نیت)
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE&FCC و RoHS

3.0 اینچ TFT LCD Display نقشه

3.0 اینچ IPS تمام زاویه مشاهده ماژول نمایش LCD TFT 360 * 640 رزولوشن 40 پین رابط MIPI RGB 0

3.0 اینچ IPS تمام زاویه مشاهده ماژول نمایش LCD TFT 360 * 640 رزولوشن 40 پین رابط MIPI RGB 1

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-10	+60	°C
دمای ذخیره LCM	T_STG	-20	+70	°C
رطوبت	RH	...	90	%

توضیحات عملکرد ماژول

پين شماره	نماد	LCMعملکردی
1	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
2	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
3	VCC 3.3V	منبع برق برای LCD
4	GND	زمین قدرت
5	D0N	قطب منفی دیفرانسیل ولتاژ پایین داده های سیگنال 0
6	D0P	قطب مثبت دیفرانسیل ولتاژ پایین داده های سیگنال 0
7	GND	زمین قدرت
8	CLKN	قطب منفی سیگنال ساعت فرقی ولتاژ پایین
9	CLKP	قطب مثبت سیگنال ساعت فرقی ولتاژ پایین
10	GND	زمین قدرت
11	D1N	قطب منفی داده های فرقی ولتاژ پایین1سیگنال
12	D1P	قطب مثبت داده های فرقی ولتاژ پایین1سیگنال
13	GND	زمین قدرت
14	VSYNC	سیگنال ورودی همگام سازی عمودی (Frame) برای عملکرد رابط RGB.
15	HSYNC	سیگنال ورودی هماهنگ افقی (خطی) برای کار رابط RGB.
16	DOTCLK	سیگنال ساعت نقطه ای برای عملکرد رابط RGB
17	DE	سیگنال فعال سازی داده برای کار رابط RGB.
18	R0	داده های قرمز
19	R1	داده های قرمز
20	R2	داده های قرمز
21	R3	داده های قرمز
22	R4	داده های قرمز
23	G0	داده های سبز
24	G1	داده های سبز
25	G2	داده های سبز
26	G3	داده های سبز
27	G4	داده های سبز
28	G5	داده های سبز
29	ب0	داده های آبی
30	ب1	داده های آبی
31	ب2	داده های آبی
32	ب3	داده های آبی
33	ب4	داده های آبی
34	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
35	CS	پيين سيگنال انتخاب تراشه
36	SCL	سيگنال ساعت سريالي
37	SDA	پین ورودی/خرید داده های سریال
38	GND	زمین قدرت
39	VCC 3.3V	منبع برق برای LCD
40	VCC 3.3V	منبع برق برای LCD

3نمایشگر LCD TFT 0.0 اینچی

کلمه کلیدی جستجو: tft 3.0، 3.0 tft lcd، 3.0 tft lcd، 3.0 inch tft lcd، tft lcd 3.0,3نمایشگر 0.0 tft، نمایشگر 3.0 "tft،3صفحه نمایش tft 0.0 اینچ، صفحه نمایش tft 3.0 اینچ، صفحه نمایش tft 3.0 اینچ، صفحه نمایش tft LCD 3.0 اینچ، صفحه نمایش tft 3.0 اینچ، صفحه نمایش tft 3.0 اینچ، صفحه نمایش tft 3.0 اینچ، صفحه نمایش tft 3.0 اینچ
