| مقدار تولیدی: | 1 |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| ظرفیت تامین: | 10000pcs |

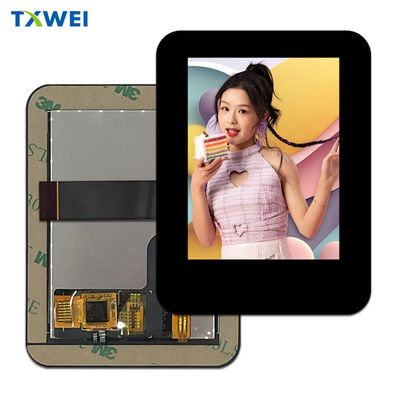

در مورد این آیتم SFTO280PY-7200ACT 2.8 اینچ ماژول TFT لمسی ظرفیت
صفحه نمایش TFT IPS 2.8 اینچی با قابلیت لمسی با اتصال نوری یک دستگاه است که فناوری های پیشرفته نمایش و لمسی را ادغام می کند.در زیر مقدمه ای دقیق از محصول TXW280115B0-MT ارائه شده است.:
اطلاعات محصول
- اندازه صفحه نمایش: 2.8 اینچ
-تصميم:480*640پیکسل
تکنولوژی نمایش: تکنولوژی IPS (In Plane Switching) که زاویه دید گسترده و دقت رنگ را فراهم می کند
روشنایی: 400 نیت، مناسب برای مشاهده در شرایط مختلف نور
تکنولوژی صفحه لمسی: ظرفیت، ارائه حساسیت بالا و کنترل دقیق لمسی
- رابط: صفحه نمایش TFT پشتیبانی از SPI (Serial Peripheral Interface) و صفحه نمایش لمسی پشتیبانی از رابط های I2C (Inter Integrated Circuit) برای اتصال آسان با میکروکنترلرها یا سایر پردازنده ها
- پیوند نوری: استفاده از چسب نوری برای پیوند صفحه لمسی و صفحه نمایش، بهبود دقت لمسی و اثر نمایش
- چند لمسی: معمولا از عملکرد چند لمسی پشتیبانی می کند، اجازه می دهد تا چندین انگشت به طور همزمان کار کنند
- دوام: صفحه لمسی ظرفیت دار از صفحه لمسی مقاوم دوام بیشتری دارد و کمتر در معرض آسیب فیزیکی است
سناریوهای کاربرد
پانل کنترل صنعتی: برای نمایش و کنترل تجهیزات صنعتی استفاده می شود
تجهیزات پزشکی: اطلاعات مهم در مورد تجهیزات پزشکی را نشان می دهد
- محصولات الکترونیکی مصرفی: مانند دستگاه های خانگی هوشمند، کنسول های بازی دستی و غیره
- در نمایشگاه خودرو: برای داشبورد یا سیستم اطلاعات و سرگرمی خودرو استفاده می شود
- سیستم های اطلاعاتی کسب و کار: مانند دستگاه های POS، ترمینال های خودپرداز، و غیره
مزایای محصول
روشنایی بالا: روشنایی 400 نیت، نمایش روشن را در شرایط مختلف نور تضمین می کند
- کنتراست بالا: تکنولوژی IPS ارائه کنتراست بهتر و عملکرد رنگ
- چند لمسی: صفحه لمسی ظرفیت پشتیبانی از چند لمسی، ارائه یک تجربه تعاملی صاف تر
- پیوند نوری: افزایش اثر نمایش و دقت لمس.
خلاصه، صفحه نمایش 2.8 اینچی IPS TFT با قابلیت لمسی ترکیبی از روشنایی بالا، کنتراست بالا و ویژگی های چند لمسی است.مناسب کردن آن برای سناریوهای کاربردی مختلف و ارائه تجربه تعامل کاربر عالی.
ویژگی ها
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 2.8 اينچ | قطب نما |
| تعداد پیکسل ها |
480*3RGB ((H) X640 ((V) |
پیکسل |
| منطقه نمایش | 43.20 ((H) x57.60 ((V) | mm |
| پیچ پیکسل | 0.180 ((H) x0.180 ((V) | mm |
| ابعاد طرح |
46.9*66.5*235 |
mm |
| ترتیب پیکسل | نوار عمودی RGB | -. |
| حالت نمایش | معمولاً سياه | -. |
| جهت مشاهده چشم | همه | -. |
| رنگ نمایش | 262K | -. |
| نوردهی ((cd/m2) | 400 | نيت |
|
آی سی راننده لمس |
GT911 |
-. |
| رابط |
MIPI |
|
| چراغ های پشتی | نوع چراغ LED | -. |
| IC درایو |
ST7701S |
|
| دمای کار | -20 تا 70 | °C |
| دمای ذخیره سازی | -30 تا 80 | °C |
| صفحه لمسی | صفحه لمسی ظرفیت دار | |
| رابط صفحه لمسی | I2C | |
| مونتاژ TFT+CTP | اتصال نوری |
طرح طرح
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| دمای عملیاتی و رطوبت TP (20% ~ 90%RH) | TOPR | -20 | +70 | °C |
| درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| رطوبت | RH | - | 90 | % |
توضیحات عملکرد ماژول
| پين شماره | نماد | عملکردی |
| 1 | GND | زمین قدرت |
| 2 | D0N | قطب منفی دیفرانسیل ولتاژ پایین داده های سیگنال 0 |
| 3 | D0P | قطب مثبت دیفرانسیل ولتاژ پایین داده های سیگنال 0 |
| 4 | GND | زمین قدرت |
| 5 | D1N | قطب منفی سیگنال دیفرانسیل ولتاژ پایین |
| 6 | D1P | قطب مثبت سیگنال دیفرانسیل ولتاژ پایین |
| 7 | GND | زمین قدرت |
| 8 | CLKN | قطب منفی سیگنال ساعت فرقی ولتاژ پایین |
| 9 | CLKP | قطب مثبت سیگنال ساعت فرقی ولتاژ پایین |
| 10 | GND | زمین قدرت |
| 11 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ |
| 12 | TE | براي جلوه ي پاره شدن، پالس سر را قابيز کنيد |
| 13 | NC | هیچ ارتباطی نیست. |
| 14 | IOVCC | منبع برق برای I/O |
| 15 | VCI | منبع برق برای LCD |
| 16 | CTP_VDD | پنل لمسی منبع برق 2.8 ~ 3.3V |
| 17 | CTP_SDA | داده های I2C پنل لمسی |
| 18 | CTP_SCL | ساعت I2C پنل لمسی |
| 19 | CTP_INT | خروجی قطع پنل لمسی |
| 20 | CTP_RST | تنظیم مجدد پنل لمسی |
| 21 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 22 | LEDA | منبع برق برای ورودی آنود چراغ LED |
مشخصات نوری
تصویر محصول
امکانات و گواهینامه ها
