| مقدار تولیدی: | 1 |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| ظرفیت تامین: | 10000pcs |

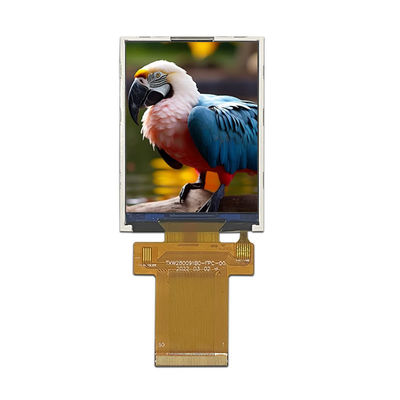

ماژول صفحه نمایش LCD TFT 2.8 اینچ 240x320 RGB MCU SPI Interface با معرفی محصول RTP
| محصول: | 2صفحه نمایش LCD TFT 8 اینچی |
| قطعنامه: | 240*320 |
| آي سي راننده: |
ST7789V |
| جهت مشاهده: | 12:00 |
| شماره پین: | پنجاه پین |
| نورپردازی سطح: | 400 Cd/m2 |
| طول عمر LED: | 30،000 ساعت |
| صفحه لمسی: | بدونپنل لمسی |
| ابعاد شیشه پوشش: | قابل تنظیم |
| رابط: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| اتصال: | جوشاندن |
| انطباق | مطابقت با CE&FCC و RoHS |
ماژول صفحه نمایش LCD TFT 2.8 اینچ 240x320 RGB MCU SPIنقشه محصول
LCMتوضیحات پین
| پين شماره | نماد | عملکردی |
| 1 | GND | زمین قدرت |
| 2 | XR | مختص صفحه لمسی در سمت راست |
| 3 | YD | مختصات پنل لمسی در پایین |
| 4 | XL | مختص صفحه لمسی در سمت چپ |
| 5 | YU | مختصات پنل لمسی در بالا |
| 6 تا 7 | IOVCC(1.8V) | ولتاژ I/O (VDDI به DGND): 1.65V ~ 3.3V |
| 8 تا 9 | VDD(2.8V) | منبع برق 2.5V ~ 3.3V |
| 10 | IM2 | حالت رابط MCU را انتخاب کنید |
| 11 | IM1 | حالت رابط MCU را انتخاب کنید |
| 12 | IM0 | حالت رابط MCU را انتخاب کنید |
| 13 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ |
| 14 | CSX | سیگنال انتخاب تراشه |
| 15 | RS/SCL | پین انتخاب داده ها / فرمان |
| 16 | WR/RS | سیگنال استروب بنویسی |
| 17 | تحقیق و توسعه | داده ها رو در لبه ي بالا بخون. |
| 18 | VSYNC | همگام سازي عمودي سيگنال در RGB I/F |
| 19 | HSYNC |
همگام سازي افقي سيگنال در RGB I/F |
| 20 | امکان پذیر است | سیگنال فعال سازی داده در حالت RGB I/F 1. |
| 21 | PCLK |
سیگنال ساعت پیکسل در RGB I/F |
| 22 | SDA |
پین ورودی رابط SPI |
| 23 تا 40 | DB0~DB17 | رابط RGB یا MCU در مواصفات موازی. |
| 41 | SDO | پین خروجی رابط SPI |
| 42 | GND | زمین قدرت |
| 43 | LEDA | منبع برق + برای آنود چراغ پشتی |
| 44 تا 49 | LEDK1~LEDK6 | منبع برق- برای کاتود روشنایی عقب |
| 50 | GND | زمین قدرت |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 6 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 2.8 | - | 3.2 | V | - |
| جریان جلو | منF | ... | 120 | - | mA | - |
| روشنایی ((با ال سی دی)) | Lv | TBD | ... | cd/m2 | - | |
| طول عمر LED | N/A | .... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده استL=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار ILبیشتر از 25mA/LED باشد.
ماژول صفحه نمایش LCD TFT 2.8 اینچ 240x320 RGB MCU SPIProduct تصاویر
تاسیسات کارخانه
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط
تکنولوژي تيان شيانوي (Tian Xianwei Technology) سازنده ي پيشروي جهاني از صفحه نمایش LCD TFT است که در چين مستقر است.تیان شیانوئی طیف گسترده ای از محصولات ماژول های نمایش TFT کوچک و متوسط را در اندازه هایی از 0.96"1.28" و 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25"27" 28" و 32" TFT (سطح قطبی منطقه فعال) و غیرهبیش از 200 مدل استاندارد TFT در این وب سایت ذکر شده است؛ علاوه بر این، تقریباً هر مورد برای مشتق شدن از موارد استاندارد برای پاسخگویی به نیازهای مشتریان قابل قبول است.
نمایشگرهای Tian Xianwei TFT بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.نمایشگرهای LCD Tian Xianwei TFT در رزولوشن های مختلف و همچنین صفحه لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های Tian Xianwei TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره
کلمه کلیدی جستجو: tft 2.8 "، 2.8 tft lcd، 2.8 "tft lcd، 2.8 اینچ tft lcd، tft lcd 2.8صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT,صفحه نمایش LCD 2.8 اینچی
