رابط SPI / MCU / RGB 2.8 اینچ صفحه نمایش LCD TFT با وضوح 240x320 و ST7789V LCM Driver IC

محصولات

رابط SPI / MCU / RGB 2.8 اینچ صفحه نمایش LCD TFT با وضوح 240x320 و ST7789V LCM Driver IC

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

ولتاژ نور پس زمینه:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

برجسته کردن:

ST7789V صفحه نمایش LCD TFT,صفحه نمایش LCD 240x320 TFT,2صفحه نمایش LCD TFT 8 اینچی

240x320 TFT LCD Display Screen

2.8 Inch TFT LCD Display Screen

توضیحات محصول

2.8 اینچ TFT LCD 240x320 باSPI/MCU/RGBرابط و ST7789V IC TFT LCD Screen

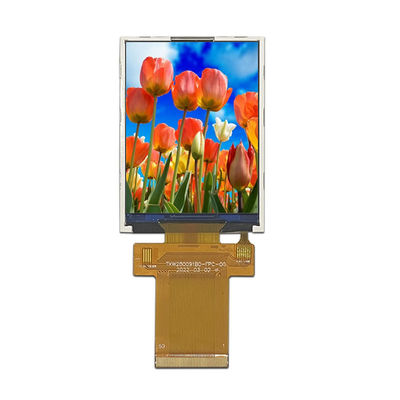

TXW280091B0 یک صفحه نمایش TFT-LCD کامل 2.8 اینچی با وضوح 240x320 (240 پیکسل افقی با آرایه 320 پیکسل عمودی) است. این مدل از رابط های SPI / MCU / RGB پشتیبانی می کند.ولتاژ منبع برق (VCC) برای رانندگی پانل LCD 2 است.8ولت تا 3.3ولت

TXW280091B0 یک TFT از نوع TN با زاویه تماشای 12:00 و روشنایی 400cd/m2 (ارزش معمولی) است. می تواند در دمای بین -20 °C تا +70 °C کار کند.محدوده دمای نگهداری آن از -30 °C تا +80 °C است..

جزئیات سریع محصول:

1اندازه LCD: 2.8 ′′ TFT

2رزولوشن: 240x320

3زاويه ديدن: ساعت 12

4ابعاد طرح:50*69.2*24mm

5. IC راننده: ST7789V

6نوع رابط:SPI/MCU/RGB

7. پنل لمسی: بدون پنل لمسی ((قابل سفارشی کردن)

8دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C

محصول:	2.8 اینچ TFT	صفحه لمسی:	بدون TP ((تخصیص پذیر)
قطعنامه:	240x320	جهت مشاهده:	ساعت 12
رابط:	SPI/MCU/RGB	شماره پین:	پنجاه پین
اتصال:	پلاگین (تخصیص پذیر)	نورپردازی سطح:	400 Cd/m2
دمای عملیاتی:	-20°C تا +70°C	انطباق	مطابقت با CE و FCC و RoHS

خدمات مشتری

1.قبل از امضای قرارداد رسمی با مشتری ما به تجزیه و تحلیل و ارائه راه حل حرفه ای بر اساس اطلاعات پروژه مشتری کمک می کنیم و راه حل مطلوب را ارائه می دهیم.

2. پرسش شما مربوط به محصولات ما یا قیمت خواهد شد در 24 ساعت پاسخ داده شود.

3. ادامه به اطلاع رسانی به فرآیند تولید مشتری ما و کمک به ترتیب چک کیفیت در کارخانه در صورت لزوم

4. یک سال گارانتی برای صفحه نمایش ال سی دی ما پس از تحویل. تمام نقص ها می توانند در مدت گارانتی برگردانده و جایگزین شوند.

5. خريدار مي تونه قبل از تحویل، تکنسيکي رو براي آموزش رایگان به کارخانه ما بفرسته

6ما بر ایجاد ارزش برای مشتریان تمرکز می کنیم. برای پشتیبانی فنی یا تجاری ضروری، ما جلسه تماس، خدمات فنی آنلاین، یا کمک محلی در محل را ترتیب می دهیم.و غیره برای پاسخگویی به نیازهای مختلف مشتری.

2.8" اینچ لمسی LCD ماژول

رابط SPI / MCU / RGB 2.8 اینچ صفحه نمایش LCD TFT با وضوح 240x320 و ST7789V LCM Driver IC 0

رابط SPI / MCU / RGB 2.8 اینچ صفحه نمایش LCD TFT با وضوح 240x320 و ST7789V LCM Driver IC 1

LCMتوضیحات پین

پين شماره	نماد	عملکردی
1	GND	زمین قدرت
2	XR	مختص صفحه لمسی در سمت راست
3	YD	مختصات پنل لمسی در پایین
4	XL	مختص صفحه لمسی در سمت چپ
5	YU	مختصات پنل لمسی در بالا
6 تا 7	IOVCC(1.8V)	ولتاژ I/O (VDDI به DGND): 1.65V ~ 3.3V
8 تا 9	VDD(2.8V)	منبع برق 2.5V ~ 3.3V
10	IM2	حالت رابط MCU را انتخاب کنید
11	IM1	حالت رابط MCU را انتخاب کنید
12	IM0	حالت رابط MCU را انتخاب کنید
13	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
14	CSX	سیگنال انتخاب تراشه
15	RS/SCL	پین انتخاب داده ها / فرمان
16	WR/RS	سیگنال استروب بنویسی
17	تحقیق و توسعه	داده ها رو در لبه ي بالا بخون.
18	VSYNC	همگام سازي عمودي سيگنال در RGB I/F
19	HSYNC	همگام سازي افقي سيگنال در RGB I/F
20	امکان پذیر است	سیگنال فعال سازی داده در حالت RGB I/F 1.
21	PCLK	سیگنال ساعت پیکسل در RGB I/F
22	SDA	پین ورودی رابط SPI
23 تا 40	DB0~DB17	رابط RGB یا MCU در مواصفات موازی.
41	SDO	پین خروجی رابط SPI
42	GND	زمین قدرت
43	LEDA	منبع برق + برای آنود چراغ پشتی
44 تا 49	LEDK1~LEDK6	منبع برق- برای کاتود روشنایی عقب
50	GND	زمین قدرت

2.8" ماژول LCD لمسی
