| مقدار تولیدی: | 1 |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| ظرفیت تامین: | 10000pcs |

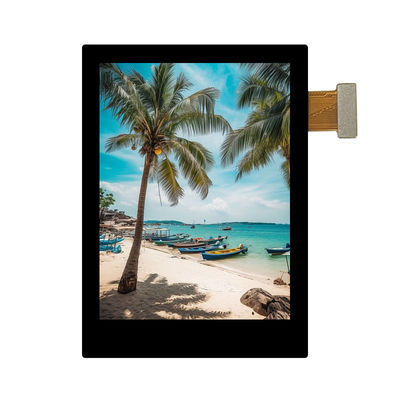

صفحه لمسی PCAP TFT 2.8 " 480 * 640 RGB 24 BIT Interface 44 پین
| محصول: | 2صفحه لمسی 8 اینچی IPS TFT | قطعنامه: | 480*640 پیکسل |
|---|---|---|---|
| جهت مشاهده: | IPS همه زاویه های مشاهده | صفحه لمسی: | با صفحه لمسی PCAP |
| رابط: | RGB 24 بیتی | شماره پین: | ۴۴ پین |
| اتصال: | وصل کردن | نورپردازی سطح: | 400 Cd/m2 |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با CE&FCC و RoHS |
2صفحه لمسی.8 اینچی IPS TFT PCAP480*640نقشه محصول رزولوشن
LCMتوضیحات پین
| پين شماره | نماد | عملکردی |
| 1 | LEDK | منبع برق- برای کاتود روشنایی عقب |
| 2 | LEDA | منبع برق + برای آنود چراغ پشتی |
| 3 | GND | زمین قدرت |
| 4 | IOVCC | منبع برق برای I/O |
| 5 | VCC | منبع برق برای LCD |
| 6 | SDI | پین ورودی داده های سریال |
| 7 | PCLK | سیگنال ساعت پیکسل در RGB I/F |
| 8 | SCL | این پین برای ساعت رابط سریال استفاده می شود |
| 9 | DE | سیگنال فعال سازی داده در حالت RGB I/F 1. |
| 10 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ |
| 11 | HSYNC | همگام سازي افقي سيگنال در RGB I/F |
| 12 | CS | سیگنال انتخاب تراشه |
| 13 | VSYNC | همگام سازي عمودي سيگنال در RGB I/F |
| 14 تا 21 | B0-B7 | اتوبوس اطلاعات رابط RGB |
| 22 تا 29 | G0-G7 | اتوبوس اطلاعات رابط RGB |
| 30 تا 37 | R0-R7 | اتوبوس اطلاعات رابط RGB |
| 38 | CTP_VCI | پنل لمسی منبع برق 2.8 ~ 3.3V |
| 39 | CTP_IOVCC | منبع برق لمسی برای I/O |
| 40 | CTP_SDA | داده های I2C پنل لمسی |
| 41 | CTP_SCL | ساعت I2C پنل لمسی |
| 42 | CTP_INT | خروجی قطع پنل لمسی |
| 43 | CTP_RST | تنظیم مجدد پنل لمسی |
| 44 | GND | زمین قدرت |
نشان دادن محصول واقعی
