| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
در مورد اين موردTXW280085C0-CTP2.8 اینچ ماژول TFT با صفحه لمسی ظرفیت
صفحه نمایش 2.8 اینچی IPS TFT با قابلیت لمسی با اتصال نوری یک دستگاه است که فناوری های پیشرفته نمایش و لمسی را ادغام می کند. در زیر یک معرفی دقیق محصول ارائه شده استTXW280085C0-CTP:
اطلاعات محصول
- اندازه صفحه نمایش: 2.8 اینچ
رزولوشن: 240x320 پیکسل
تکنولوژی نمایش: تکنولوژی IPS (In Plane Switching) که زاویه دید گسترده و دقت رنگ را فراهم می کند
روشنایی: 300 نیت، مناسب برای مشاهده در شرایط مختلف نور
تکنولوژی صفحه لمسی: ظرفیت، ارائه حساسیت بالا و کنترل دقیق لمسی
- رابط: صفحه نمایش TFT پشتیبانی از SPI (Serial Peripheral Interface) و صفحه نمایش لمسی پشتیبانی از رابط های I2C (Inter Integrated Circuit) برای اتصال آسان با میکروکنترلرها یا سایر پردازنده ها
- پیوند نوری: استفاده از چسب نوری برای پیوند صفحه لمسی و صفحه نمایش، بهبود دقت لمسی و اثر نمایش
- چند لمسی: معمولا از عملکرد چند لمسی پشتیبانی می کند، اجازه می دهد تا چندین انگشت به طور همزمان کار کنند
- دوام: صفحه لمسی ظرفیت دار از صفحه لمسی مقاوم دوام بیشتری دارد و کمتر در معرض آسیب فیزیکی است
سناریوهای کاربرد
پانل کنترل صنعتی: برای نمایش و کنترل تجهیزات صنعتی استفاده می شود
تجهیزات پزشکی: اطلاعات مهم در مورد تجهیزات پزشکی را نشان می دهد
- محصولات الکترونیکی مصرفی: مانند دستگاه های خانگی هوشمند، کنسول های بازی دستی و غیره
- در نمایشگاه خودرو: برای داشبورد یا سیستم اطلاعات و سرگرمی خودرو استفاده می شود
- سیستم های اطلاعاتی کسب و کار: مانند دستگاه های POS، ترمینال های خودپرداز، و غیره
مزایای محصول
روشنایی بالا: روشنایی 300 نیت تضمین نمایش روشن در شرایط مختلف نور
- کنتراست بالا: تکنولوژی IPS ارائه کنتراست بهتر و عملکرد رنگ
- چند لمسی: صفحه لمسی ظرفیت پشتیبانی از چند لمسی، ارائه یک تجربه تعاملی صاف تر
- پیوند نوری: افزایش اثر نمایش و دقت لمس.
خلاصه، صفحه نمایش 2.8 اینچی IPS TFT با قابلیت لمسی ترکیبی از روشنایی بالا، کنتراست بالا و ویژگی های چند لمسی است.مناسب کردن آن برای سناریوهای کاربردی مختلف و ارائه تجربه تعامل کاربر عالی.
ویژگی ها
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 2.8 اينچ | قطب نما |
| تعداد پیکسل ها | 240RGB ((H) x320 ((V) | پیکسل |
| منطقه نمایش | 43.20 ((H) x57.60 ((V) | mm |
| پیچ پیکسل | 0.180 ((H) x0.180 ((V) | mm |
| ابعاد طرح |
54*74.9*355 |
mm |
| ترتیب پیکسل | نوار عمودی RGB | -. |
| حالت نمایش | معمولاً سياه | -. |
| جهت مشاهده چشم | همه | -. |
| رنگ نمایش | 262K | -. |
| نوردهی ((cd/m2) | 300 | نيت |
| نسبت کنتراست | 1200:1 | -. |
| رابط |
MCU 8/16 BIT |
|
| چراغ های پشتی | نوع چراغ LED | -. |
| IC درایو | ST7789V | |
| دمای کار | -20 تا 70 | °C |
| دمای ذخیره سازی | -30 تا 80 | °C |
| صفحه لمسی | صفحه لمسی ظرفیت دار | |
| رابط صفحه لمسی | I2C | |
| مونتاژ TFT+CTP | اتصال نوری |
طرح طرح
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -10 | +60 | °C |
| دمای ذخیره LCM | TSTG | -20 | +70 | °C |
| دمای عملیاتی و رطوبت TP (20% ~ 90%RH) | TOPR | -10 | +60 | °C |
| درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH) | TSTG | -20 | +70 | °C |
| رطوبت | RH | - | 90 | % |
LCMتوضیحات پین
| پين شماره | نماد | عملکردی |
| 1 | VDD | Pمنبع برق 2.5 ولت تا 3.3 ولت |
| 2 | IOVCC | منبع برق برای I/O |
| 3 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ |
| 4 | CS | چيپ سيگنال را انتخاب مي کند |
| 5 | RS | پین انتخاب داده ها / فرمان |
| 6 | WR | سیگنال استروب بنویسی |
| 7 | تحقیق و توسعه | سیگنال استروب رو بخون |
| 8 | GND | زمین |
| 9 | IM0 | |
| 10 | NC | NC |
| 11 تا 26 | DB0-DB15 | اتوبوس اطلاعات متوازي رابط MCU |
| 27 تا 28 | NC | NC |
| 29 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 30 تا 33 | LEDA | منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 34 | GND | زمین |
| 35 | XL | مختص صفحه لمسی در سمت چپ |
| 36 | XR | مختص صفحه لمسی در سمت راست |
| 37 | YU | مختصات پنل لمسی در بالا |
| 38 | YD | مختصات پنل لمسی در پایین |
| 39 | NC | NC |
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +70°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -20°C / 96H | |
| 3 | سرعت بالا | +60°C / 96H | |
| 4 | دمای پایین کار می کنه | -10°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -10°C ((30 دقیقه) ~60°C (30 دقیقه) ،10 چرخه |

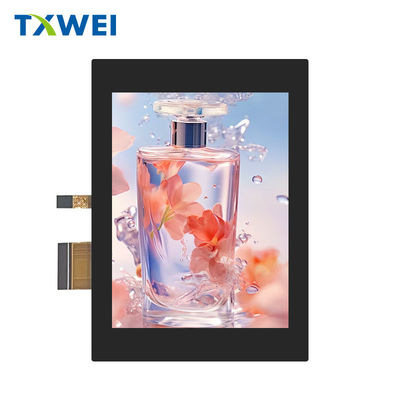

تصویر محصول
