ST7701 LCM راننده IC 2.8inch TFT صفحه نمایش LCD برای برنامه های کاربردی خودرو منطقه فعال 43.2 * 57.6mm

محصولات

ST7701 LCM راننده IC 2.8inch TFT صفحه نمایش LCD برای برنامه های کاربردی خودرو منطقه فعال 43.2 * 57.6mm

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW280061B0

Pixel Pitch (W*H):

اندازه:

2.8 اینچ

دمای ذخیره سازی:

-30+80 درجه سانتیگراد

رابط LCM:

رابط MIPI BIT

دمای عملیاتی:

-20+70 درجه سانتیگراد

منطقه فعال:

43.2 * 57.6 میلی متر

تعداد پیکسل ها:

480*640

برجسته کردن:

برنامه های کاربردی خودرو صفحه نمایش LCD TFT,2صفحه نمایش LCD TFT 8 اینچی

2.8inch TFT LCD Display

توضیحات محصول

2.8" TFT 480x640, TFT LCD 2.8 اینچ

TXW280061B0 یک صفحه نمایش LCD TFT تمام رنگی با سایز قطبی 2.8 اینچی ، 480 * 3RGB (H) X640 (V) است. ماژول LCD TFT از رابط MIPI BIT پشتیبانی می کند ، با اندازه ماژول 55.81 * 83.31 * 3.53mm و اندازه منطقه فعال 43.2 x 57.6mm؛ TXW280061B0 LCD TFT کنترل کننده ST7701 را بر روی ماژول یکپارچه می کند، با محدوده ولتاژ منبع برق منطقی 2.8V تا 3.3V.

TXW280061B0 یک ماژول LCD حالت عمودی با روشنایی 300cd / m2 است. اگر می خواهید آن را به عنوان حالت چشم انداز استفاده کنید یا روشنایی را افزایش دهید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید. این 2.ماژول LCD TFT 8 اینچی برای نمایش تجهیزات کنترل صنعتی مناسب است، نمایشگر ابزار، لوازم خانگی هوشمند، نمایشگر چاپگر 3D، نمایشگر اندوسکوپ پزشکی، ابزار دست و سایر محصولات.

ویژگی ها

محصول:	2صفحه نمایش LCD TFT 8 اینچی	قطعنامه:	480x640 نقطه
آي سي راننده:	ST7701	صفحه لمسی:	بدون صفحه لمسی
شیشه پوشش	قابل تنظیم	جهت مشاهده:	آزاد ((80/80/80/80)
خلاصه ی داستان:	55.8183.313.53ميلي متر	منطقه فعال:	43.20 × 57.60 میلی متر
رابط:	MIPI (قابل تنظیم)	اتصال:	نوع کانکتور FPC
شماره پین:	40 پین (تخصیص پذیر)	نورپردازی سطح:	300 Cd/m2 ((نیت)
ولتاژ تغذیه:	2.8-3.3 ولت	نوع چراغ پشتی:	لامپ LED سفید
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE و FCC و RoHS

2.8"480*640نقشه LCD TFT

ST7701 LCM راننده IC 2.8inch TFT صفحه نمایش LCD برای برنامه های کاربردی خودرو منطقه فعال 43.2 * 57.6mm 0

ST7701 LCM راننده IC 2.8inch TFT صفحه نمایش LCD برای برنامه های کاربردی خودرو منطقه فعال 43.2 * 57.6mm 1

توضیحات عملکرد ماژول

پين شماره	نماد	LCMعملکردی
1	GND	Pزیر زمین
2	DSI_D0_N	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
3	DSI_D0_P	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
4	GND	Pزیر زمین
5	DSI_ D1_N	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
6	DSI_ D1_P	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
7	GND	زمین قدرت
8	DSI_CLKN	پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK
9	DSI_CLKP	پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK
10	GND	زمین قدرت
11	RESE DB15~DB0	ترمينال ورودي سيگنال رو دوباره تنظیم کن فعال️L️. RS=️H️: داده های فعلی در اتوبوس داده داده های نمایش داده می شود.
12	TE	سیگنال اثر ریزش برای همگام سازی MCU با حافظه فریم استفاده می شود
13	NC	NC
14	IOVCC	ولتاژ ورودی و خروجی: 1.65V ~ 3.3V
15	VCI	Pعرضه: 2.5V ~ 3.3V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP PIN SDA
18	TP_SCL	TP PIN SCL
19	TP_INT	TP INT PIN
20	TP_RST	Tرمز P RST
21	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
22	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه

بسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+60	°C
دمای ذخیره LCM	T_STG	-30	+70	°C
رطوبت	RH	-	90	%

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 6 ال ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	16.8	...	19.2	V	-
جریان جلو	من_F	...	20	-	mA	-
روشنایی ((با ال سی دی))	Lv		TBD	...	cd/m²	-
طول عمر LED	N/A	....	30,000	...	ساعت	یادداشت 1

يادداشت:

زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 25mA/LED باشد.

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+70°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+60°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH / 96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~70°C (30 دقیقه) ،10 چرخه

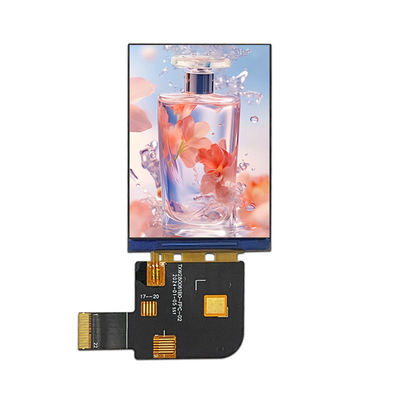

تصویر محصول LCD TFT

تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط

تيان شيانويتکنولوژي يک تولید کننده برجسته جهانی از صفحه نمایش LCD TFT است که در چين مستقر است.تيان شيانويطیف گسترده ای از محصولات از ماژول های نمایش TFT کوچک تا متوسط را در اندازه هایی مانند 0.96 ارائه می دهد.1.28" و 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25" 27" 28"و 32"TFT (سطح قطبی ناحیه فعال) و غیره. بیش از 200 مدل استاندارد TFT در این وب سایت ذکر شده است؛ علاوه بر این،تقریباً هر موردی قابل قبول است که از موارد استاندارد برای پاسخگویی به نیازهای مشتریان مشتق شود..

تيان شيانوينمایشگرهای TFT بر اساس استاندارد صنعتی از جمله ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل، Bar Type TFT،LCD TFT با دمای وسیعاین نمایشگرها شامل حالت چشم انداز یا پرتره هستند.تيان شيانويصفحه نمایش LCD TFT در رزولوشن های مختلف و همچنین صفحه نمایش لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen) در دسترس است.بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط موجود از جمله MCU هستند، RGB، TTL، LVDS و MIPI DSI.تيان شيانويماژول های TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، مخابراتتجهیزات پزشکی و غیره.
