| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2.8 اینچ
مشخصات مکانیکی:
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 2.8 | اینچ |
| ابعاد خط بیرونی |
55.81*83.31*353 |
mm |
| IC درایور |
ST7701 |
- |
| نوع رابط |
MIPI |
کمی |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 6 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 16.8 | ... | 19.2 | V | - |
| جریان جلو | منF | ... | 20 | - | mA | - |
| روشنایی ((با ال سی دی)) | Lv | TBD | ... | cd/m2 | - | |
| طول عمر LED | N/A | .... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده استL=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار ILبیشتر از 25mA/LED باشد.
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی |
| 1 | GND | Pزیر زمین |
| 2 | DSI_D0_N | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 3 | DSI_D0_P | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 4 |
GND |
Pزیر زمین |
| 5 | DSI_ D1_N | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 6 | DSI_ D1_P | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 7 | GND | زمین قدرت |
| 8 | DSI_CLKN | پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK |
| 9 | DSI_CLKP | پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK |
| 10 | GND | زمین قدرت |
| 11 | RESE DB15~DB0 |
ترمينال ورودي سيگنال رو دوباره تنظیم کن فعال️L️. |
| 12 | TE | سیگنال اثر ریزش برای همگام سازی MCU با حافظه فریم استفاده می شود |
| 13 | NC | NC |
| 14 | IOVCC | ولتاژ ورودی و خروجی: 1.65V ~ 3.3V |
| 15 | VCI | Pعرضه: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP PIN SDA |
| 18 | TP_SCL | TP PIN SCL |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | Tرمز P RST |
| 21 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 22 | LEDA | منبع برق برای ترمینال ورودی آنود با نور پس زمینه |

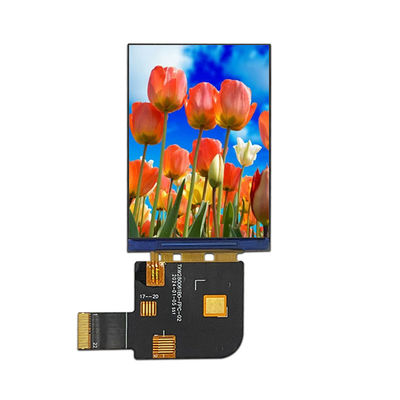

2.8" TFT 480x640, TFT LCD 2.8 اینچ تصویر محصول
کارخانه و تاسیسات
کلمه کلیدی جستجو: tft 2.8 "، 2.8 tft lcd، 2.8" tft lcd، 2.8 اینچ tft lcd، tft lcd 2.8صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT,2.8 اینچ صفحه LCD، 2.8 اینچ 480×640, 2.8 اینچ IPS TFT.
