| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |

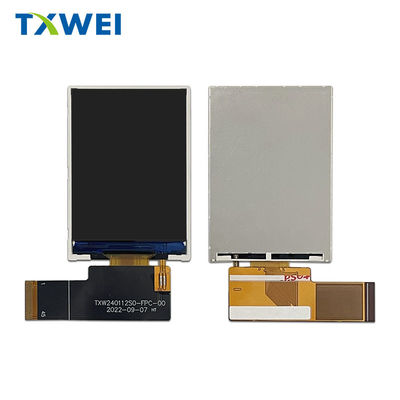

فابريکه چين 2.4 اينچ QVGA LCD TFT Display240x320 صفحه نمایش
2.4 اینچ QVGA ST7789T3-G4صفحه LCD TFT
تيان شيانوي TXW240112S1یک صفحه نمایش LCD TFT 2.4 ′′ نوع TN با وضوح 240x320 پیکسل QVGA است. این یک ماژول LCD بسیار مقرون به صرفه در میان همان نوع است.
| محصول: | 2.4 اینچ صفحه نمایش TFT | قطعنامه: | 240x320 |
|---|---|---|---|
| صفحه لمسی: | بدون صفحه لمسی (اختیاری) | ابعاد شیشه پوشش: | برای سفارشی سازی |
| جهت مشاهده: | 12:00 | آي سي راننده: |
ST7789T3-G4 |
| رابط: |
رابط SPI/RGB/MCU |
اتصال: | پلاگین (تخصیص پذیر) |
| شماره پین: | 45 پین | نورپردازی سطح: | 1500 Cd/m2 ((نیت) |
| طول عمر LED: | 30،000 ساعت | انطباق | مطابقت با CE&FCC و RoHS |
2.4 اینچ TFT LCD Display نقشه
توضیحات عملکرد ماژول
| پين شماره | نماد | عملکردی |
| 1 | XR(NC) | NC |
| 2 | YD ((NC) | NC |
| 3 | XL ((NC) | NC |
| 4 | YU(NC) | NC |
| 5 تا 6 | GND | زمین قدرت |
| 7 تا 8 | VCI | منبع برق 2.8 ولت |
| 9 | IOVCC | منبع برق 1.65 ~ 3.3 ولت |
| 10 | SDO | پین خروجی داده های سریال |
| 11 تا 28 | DB17~DB0 | اتوبوس اطلاعات متوازي رابط MCU |
| 29 | DIN ((SDA) | پین ورودی/خرید داده های سریال |
| 30 | PCLK | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 31 | DE | سیگنال فعال سازی داده برای کار رابط RGB. |
| 32 | HS | سیگنال هم زمان خطی برای عملکرد رابط RGB |
| 33 | VS | سیگنال هم زمان فریم برای عملکرد رابط RGB. |
| 34 | تحقیق و توسعه | سیگنال استروب رو بخون |
| 35 | WR ((SPI-RS) | سیگنال استروب بنویسی |
| 36 | RS | سیگنال انتخاب ثبت شده |
| 37 | CS |
پيين سيگنال انتخاب تراشه |
| 38 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ |
| 39 تا 41 | IM0~IM2 | انتخاب حالت رابط |
| 42 | NC | NC |
| 43 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 44 | NC | NC |
| 45 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 6 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 16.8 | ... | 19.2 | V | - |
| جریان جلو | منF | ... | 20 | - | mA | - |
| روشنایی ((با ال سی دی)) | Lv | 1500 | ... | cd/m2 | - | |
| طول عمر LED | N/A | .... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
2.4 اینچ صفحه نمایش LCD TFT
تاسیسات کارخانه و گواهینامه ها
