128*160 ماژول نمایش LCD TFT 1.8 اینچی ST7735S IC با رابط MCU

محصولات

128*160 ماژول نمایش LCD TFT 1.8 اینچی ST7735S IC با رابط MCU

مقدار تولیدی:	1
بسته بندی استاندارد:	مقوا
دوره تحویل:	16
روش پرداخت:	L/C، D/A، D/P، T/T،
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

گوانگدونگ، چین

نام تجاری

TXWEI

گواهی

ISO9001 IS014001 IATF16949 CE FCC ROHS

شماره مدل

TXW180025S0

منطقه فعال Tft:

28.032 (H) * 35.04 (V)mm

آی سی کنترل:

ST7735S

شماره مدل:

TXW180025S0

عمق رنگ:

16.7 میلیون

اندازه:

1.77 اینچ

تعداد پین های Lcm:

31 پین

ولتاژ ورودی:

2.8 ~ 3.3 ولت

آی سی درایور LCM:

ST7735S

دمای ذخیره سازی:

-30 ~ 80+

جهت مشاهده:

80/80/80/80

دمای عملیاتی:

-20+70

شکل مکانیکی:

34*43.7*2.43 میلی متر

رابط LCM:

رابط MCU 8/16 بیتی

برجسته کردن:

ماژول نمایش LCD 128*160 TFT,1ماژول نمایش LCD TFT 8 اینچی,ماژول صفحه نمایش LCD TFT MCU

1.8 Inch TFT LCD Display Module

MCU Interface TFT LCD Display Module

توضیحات محصول

1.8 اینچ TFT LCD QVGA128*160 ST7735SIC با رابط MCU ماژول نمایش LCD TFT

Tianxianwei TXW180025S0 یک صفحه نمایش LCD TFT 1.8 اینچی با وضوح 128 * 160 پیکسل QVGA است. در میان محصولات مشابه، این یک ماژول LCD بسیار مقرون به صرفه است.

جزئیات سریع محصول:
1. اندازه LCD: 1.8 ′′ اینچ TFT
2قطعنامه:128*160QVGA
3زاويه ديد:00
4ابعاد طرح:34*43.7*2.43mm
5آي سي راننده ال سي دي:ST7735S
6نوع رابط LCD:MCU 8/16 بیت رابط
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8پنل لمسی: بدون صفحه لمسی (تخصیص پذیر)

محصول:	1.8 اينچ TFT LCD	صفحه لمسی:	بدون صفحه لمسی (قابل سفارشی کردن)
قطعنامه:	128*160 نقطه	ابعاد شیشه پوشش:	بدون (تخصیص پذیر)
جهت مشاهده:	12:00	رابط:	MCU 8/16 بیت رابط
شماره پین:	۳۱ پین	اتصال:	پلاگین (تخصیص پذیر)
نورپردازی سطح:	280 Cd/m2 ((نیت)	طول عمر LED:	30،000 ساعت
آي سي راننده:	ST7735S	انطباق	مطابقت با CE&FCC و RoHS

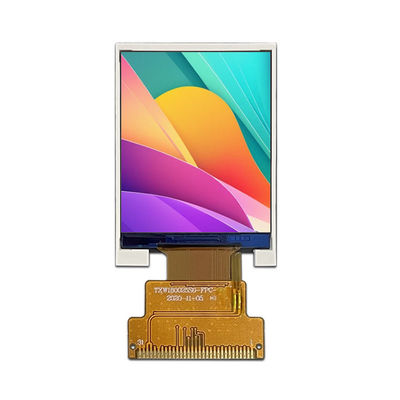

1صفحه نمایش LCD TFT 8 اینچی تصویر واقعی محصول

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-10	+60	°C
دمای ذخیره LCM	T_STG	-20	+70	°C
رطوبت	RH	-	90	%

TFT دی سیCویژگی ها

ویژگی ها	نماد	دقیقه ای	-آره.	مکس	واحد
ولتاژ تغذیه برای I/O	VDDIO	...	...	...	V
ولتاژ تغذیه برای ((DC/DC)	VDD	2.7	2.8	3.3	V
ولتاژ تغذیه برای ((DC/DC)	AVDD				V
ولتاژ تغذیه برای ((DC/DC)	AVEE				V

LCMتوضیحات پین

پين شماره	نماد	LCMعملکردی
1	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
2	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
3	GND	گوند
4	VDD	منبع برق PIN ((2.8-3.3V)
5	AO	سیگنال انتخاب ثبت شده
6	CS	چیپ انتخاب پین ورودی سیگنال
7	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
8	SDA	پین سیگنال ورودی/خرید
9	SCL	پین سیگنال ساعت هم زمان
10	GND	گوند

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+70°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-20°C / 96H
3	سرعت بالا	+60°C / 96H
4	دمای پایین کار می کنه	-10°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ،50 چرخه

تاسیسات کارخانه و گواهینامه ها

صفحه لمسی ظرفیت پیش بینی شده (PCAP)

تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.

ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..

128*160 ماژول نمایش LCD TFT 1.8 اینچی ST7735S IC با رابط MCU 4

128*160 ماژول نمایش LCD TFT 1.8 اینچی ST7735S IC با رابط MCU 5

128*160 ماژول نمایش LCD TFT 1.8 اینچی ST7735S IC با رابط MCU 6

128*160 ماژول نمایش LCD TFT 1.8 اینچی ST7735S IC با رابط MCU 7

چرا ما را انتخاب کنید؟

1ما راه حل سفارشی LCD Display را ارائه می دهیم.
آیا محصول شما دارای الزامات کاربردی خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی است که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.

2. راه حل های کلی برای صفحه لمسی و نمایش
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد..
3تعهد به کیفیت قابل اعتماد
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
