7صفحه نمایش LCD TFT.02 اینچ HX8279 1200 * 1920 نقطه 40 پین رابط MIPI

محصولات

7صفحه نمایش LCD TFT.02 اینچ HX8279 1200 * 1920 نقطه 40 پین رابط MIPI

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW702002B0

منطقه فعال:

94.5 (H) * 151.2 (V)

جریان نور پس زمینه:

180-300 میلی آمپر

اندازه طرح مکانیکی (W*H*T):

105.18×163.34×3.65

اندازه:

تعداد پین های Lcm:

40 پین

دمای ذخیره سازی:

-30+80

دمای عملیاتی:

-20+70

برجسته کردن:

صفحه نمایش کنترل از راه دور

صفحه نمایش 7 اینچی

توضیحات محصول

7.02" TFT1200*1920نقاط با معرفی محصول RTP

TXW702002B0 یک صفحه نمایش LCD TFT تمام رنگی 7.02 اینچی با نسبت تصویر 16:10 با وضوح تا 1200 * 1920 و اثر نمایش روشنایی بالا با وضوح بالا IPS است.این صفحه نمایش TFT از رابط MIPI پشتیبانی می کندبا کمک سطوح نمایش ضد درخشش، صفحه نمایش نور را منعکس نمی کند و کیفیت تصویر بهتر را حفظ می کند.

نسبت کنتراست این ماژول 500: 1 (ارزش معمولی) و روشنایی 1500-2000 نیت (ارزش معمولی) است. محدوده ولتاژ منبع برق LCM 21.5-25.6V است ،و ماژول در محدوده دمای -20 تا +70 °C کار می کند، با دمای ذخیره سازی بین -30 تا +80 °C

این محصول به طور گسترده ای در زمینه هایی مانند صفحه نمایش کنترل از راه دور هواپیماهای بدون سرنشین، تجهیزات عکاسی، تجهیزات نمایش نظامی، امنیت صنعتی، تجهیزات پزشکی، PDA های دستی و غیره استفاده می شود.

ویژگی ها

نام محصول:	7صفحه نمایش LCD TFT.02 اینچی
شماره مدل:	TXW702002B0
اندازه:	7.۰ اینچ
تعداد پیکسل:	1200*3RGB ((H) X1920 ((V)
لیومن درجه:	1500-2000cd/m2
دمای کار:	-20°C تا +70°C
دمای ذخیره سازی:	-30°C تا +80°C
اندازه محور مکانیکی (WHT):	105.18×163.34×3.65 میلی متر
رابط LCM:	رابط MIPI
جریان روشنایی:	180-300mA
شماره شماره LCM:	۴۰ پین

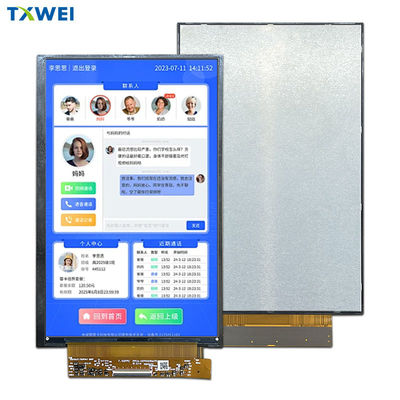

7.02" TFT1200*1920نقاط با RTP

7صفحه نمایش LCD TFT.02 اینچ HX8279 1200 * 1920 نقطه 40 پین رابط MIPI 0

7صفحه نمایش LCD TFT.02 اینچ HX8279 1200 * 1920 نقطه 40 پین رابط MIPI 1

توضیحات عملکرد ماژول

پين شماره	نماد	عملکردی
1	NC	هیچ ارتباطی نیست.
2	IOVCC 1.8V	منبع برق برای I/O
3	IOVCC 1.8V	منبع برق برای I/O
4	GND	زمین قدرت
5	RST	پین ورودی سیگنال رو تنظیم کن
6	NC	هیچ ارتباطی نیست.
7	GND	زمین قدرت
8	MIPI_0N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
9	MIPI_0P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
10	GND	زمین قدرت
11	MIPI_1N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
12	MIPI_1P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
13	GND	زمین قدرت
14	CLKN	ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها
15	CLKP	ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها
16	GND	زمین قدرت
17	MIPI_2N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
18	MIPI_2P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
19	GND	زمین قدرت
20	MIPI_3N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
21	MIPI_3P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
22	GND	زمین قدرت
23	NC	هیچ ارتباطی نیست.
24	NC	هیچ ارتباطی نیست.
25	GND	زمین قدرت
26	NC/TE	هیچ ارتباطی نیست.
27	PWMO	PWM (تعدیل عرض نبض) سیگنال رانندگی LED.
28	NC/BIST	هیچ ارتباطی نیست.
29	NC	هیچ ارتباطی نیست.
30	GND	زمین قدرت
31	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
32	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه

33	NC	هیچ ارتباطی نیست.
34	VSN	ولتاژ ورودی خارجی ((-4.5V ~ -6V)
35	VSN	ولتاژ ورودی خارجی ((-4.5V ~ -6V)
36	NC	هیچ ارتباطی نیست.
37	VSP	ولتاژ ورودی خارجی ((4.5V ~ 6V)
38	VSP	ولتاژ ورودی خارجی ((4.5V ~ 6V)
39	LEDA	منبع برق برای ورودی آنود چراغ LED
40	LEDA	منبع برق برای ورودی آنود چراغ LED

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+70	°C
دمای ذخیره LCM	T_STG	-30	+80	°C
رطوبت	RH	...	90	%

TFT دی سیCویژگی ها

ویژگی ها	نماد	دقیقه ای	-آره.	مکس	واحد
ولتاژ تغذیه برای I/O	VDDIO	1.7	1.8	2.0	V
ولتاژ تغذیه برای VSP	VSP	4.5	5.5	6	V
ولتاژ تغذیه برای VSN	VSN	-6	-پنج تا5	-چهار.5	V

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 48 دی ال سفید است.

در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	21.6	...	25.6	V	...
جریان جلو	من_F	180	240	300	mA	...
روشنایی ((با ال سی دی))	Lv	1000	1300	1500	cd/m²	...
طول عمر LED	N/A	...	20,000	...	ساعت	یادداشت 1

يادداشت:

زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=40mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 45mA/LED باشد.

مشخصات نوری

7صفحه نمایش LCD TFT.02 اینچ HX8279 1200 * 1920 نقطه 40 پین رابط MIPI 2

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+80°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+70°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	60°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~70°C (30 دقیقه) ،10 چرخه

7.02" TFT 800x480 نقطه با تصویر محصول RTP
