| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
| محصول: | 10صفحه نمایش TFT صنعتی.1 اینچ |
| قطعنامه: | 1280 RGB X 800 |
| رابط: | رابط 8 بیت LVDS |
| جهت مشاهده: | IPS، زاویه دید کلی (85/85/85/85) |
| شماره پین: | ۴۰ پین |
| نورپردازی سطح: | 1000 Cd/m2 ((نیت) |
| خلاصه ی داستان: |
229.1*148.9*44(ملی متر) |
| منطقه فعال: |
216.96 ((H) * 135.6 ((V)(ملی متر) |
| صفحه لمسی: | RTP و CTP اختیاری |
| رنگ نمایش: | 16.7M |
|
IC راننده LCM: |
EK79202 |
|
تعداد پين هاي Lcm: |
40پين |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با CE و FCC و RoHS |

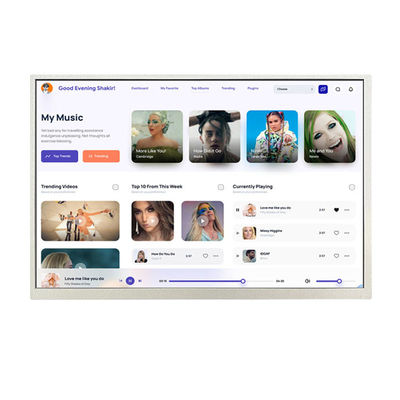

صفحه نمایش TFT درجه صنعتی 10.1 اینچ LVDS 1280x800 پیکسل 40 پین
LCM Pدر توضیحات:
| پين شماره | نماد | توضیحات |
| 1 | NC | NC |
| 2 | VDD | ولتاژ برق برای مدار دیجیتال |
| 3 | VDD | ولتاژ برق برای مدار دیجیتال |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | زمین |
| 8 | RXIN0- | ورودی داده های فرقی منفی LVDS |
| 9 | RXIN0+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 10 | GND | زمین |
| 11 | RXIN1- | ورودی داده های فرقی منفی LVDS |
| 12 | RXIN1+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 13 | GND | زمین |
| 14 | RXIN2- | ورودی داده های فرقی منفی LVDS |
| 15 | RXIN2+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 16 | GND | زمین |
| 17 | RXCLKIN- | ورودی ساعت دیفرانسیل منفی LVDS |
| 18 | RXCLKIN+ | ورودی مثبت ساعت دیفرانسیل LVDS |
| 19 | GND | زمین |
| 20 | RXIN3- | ورودی داده های فرقی منفی LVDS |
| 21 | RXIN3+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 22 | GND | زمین |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | زمین |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | قدرت برای مدار آنالوگ |
| 30 | GND | زمین |
| 31 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 32 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | ولتاژ دروازه OFF |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | دروازه ON ولتاژ |
| 39 | LEDA | منبع برق برای ورودی آنود چراغ LED |
| 40 | LEDA | منبع برق برای ورودی آنود چراغ LED |
مطلقمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -30 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| رطوبت | RH | ... | 90 | % |
TFT دی سیCویژگی ها
توجه: مطمئن شوید که VDD و VeL را ابتدا بر روی LCD اعمال کنید و سپس VeN را اعمال کنید.
توجه: تنظیم VDD باید با ولتاژ خروجی سیگنال (به توجه به توجه 3) صفحه سیستم مشتری مطابقت داشته باشد.
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 48 دی ال سفید است.
در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 21.6 | ... | 25.6 | V | ... |
| جریان جلو | منF | ... | 240 | ... | mA | ... |
| روشنایی ((با ال سی دی)) | Lv | ... | 1000 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 20,000 | ... | ساعت | یادداشت 1 |
يادداشت:
زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده استL=40mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار ILبیشتر از 40mA/LED باشد.
ویژگی های نوری
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +80°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -30°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه |
صفحه نمایش TFT درجه صنعتی 10.1 اینچ LVDS 1280x800 پیکسل 40 پین محصول Iجادوگر
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.صفحه نمایش لمسی ظرفیت از Saef Technology طراحی شده استما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
کلمه کلیدی جستجو: صفحه نمایش صنعتی TFT 10.1 اینچ، PCAP TFT LCD 10.1 اینچ، PCAP TFT LCD 10.1 اینچ، tft10.1 "، 10.1 اینچ tft lcd، 10.1" tft lcd، 10.1 اینچ tft lcd، tft lcd 10.1صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft LCD 10.1 اینچ، صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ،صفحه نمایش 10.1" 10.1 اینچ صفحه LCD tft، 1280x800 TFT، 10.1 اینچ 1280x800, 10.1 اینچ LVDS
