| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
7 اينچ800*1280LCD LVDS TFT با CTP، PCAP صفحه لمسی 7 اینچ IPS معرفی محصول
جزئیات سریع محصول:
1. اندازه LCD: 7 ′′ اینچ TFT
2قطعنامه:800*1280
3زاويه ديد: آزاد
4ابعاد طرح:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5نوع رابط LCM: LVDS
6نوع رابط CTP: I2C
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8صفحه لمسی: صفحه لمسی ظرفیت (CTP)
| کلمات کلیدی: | 7 اینچ TFT | صفحه لمسی: | CTP ((اسکرین لمسی ظرفیت) |
|---|---|---|---|
| قطعنامه: | 1024x600 نقطه | ابعاد شیشه پوشش: | می تواند سفارشی شود |
| رابط LCM: | LVDS | نورپردازی سطح: | ۳۵۰ تا ۵۰۰ Cd/m2 |
| طول عمر LED: | 30،000 ساعت | پین: | ۴۰ پین |
| جهت مشاهده: | همه زاويه ديد ((85/85/85/85) | رابط CTP: | I2C |
| دمای عملیاتی: | 20°C تا +70°C | انطباق | مطابقت با CE&FCC و RoHS |
7 اينچ800*1280LVDS TFT LCD با CTP، PCAP Touch Screen 7 اینچ IPS طراحی محصول
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| دمای عملیاتی و رطوبت TP (20% ~ 90%RH) | TOPR | -20 | +70 | °C |
| درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| رطوبت | RH | ... | 90 | % |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 20 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 14 | ... | 16 | V | ... |
| جریان جلو | منF | ... | 80 | ... | mA | ... |
| روشنایی ((با LCD + CTP) | Lv | ... | 450 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی |
| 1 |
LED+ |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 2 |
LED+ |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 3 | NC | هیچ ارتباطی نیست. |
| 4 | NC | هیچ ارتباطی نیست. |
| 5 |
LED- |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 6 |
LED- |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 7 | NC | هیچ ارتباطی نیست. |
| 8 | GND | زمین قدرت |
| 9 | VGL ((NC) | هیچ ارتباطی نیست. |
| 10 | NC | هیچ ارتباطی نیست. |
| 11 | NC | هیچ ارتباطی نیست. |
| 12 | VGH ((NC) | هیچ ارتباطی نیست. |
| 13 | GND | زمین قدرت |
| 14 | AVDD ((NC) | هیچ ارتباطی نیست. |
| 15 | GND | زمین قدرت |
| 16 | SELB ((NC) | هیچ ارتباطی نیست. |
| 17 | GND | زمین قدرت |
| 18 | LVDS_D3P | داده های دیفرانسیل LVDS مثبت3ورودی |
| 19 | LVDS_D3N | داده های فرقی منفی LVDS3ورودی |
| 20 | GND |
زمین قدرت |
| 21 | LVDS_D2P | داده های دیفرانسیل LVDS مثبت2ورودی |
| 22 | LVDS_D2N | داده های فرقی منفی LVDS2ورودی |
| 23 | GND | زمین قدرت |
| 24 | LVDS_D1P | داده های دیفرانسیل LVDS مثبت1ورودی |
| 25 | LVDS_D1N | داده های فرقی منفی LVDS1ورودی |
| 26 | GND | زمین قدرت |
| 27 | LVDS_D0P | داده های ورودی دیفرانسیل LVDS مثبت |
| 28 | LVDS_D0N | داده های ورودی دیفرانسیل منفی LVDS0 |
| 29 | GND | زمین قدرت |
| 30 | LVDS_CLKP | ورودی های مثبت ساعت دیفرانسیل LVDS |
| 31 | LVDS_CLKN | ورودی های منفی ساعت دیفرانسیل LVDS |
| 32 | GND | زمین قدرت |
| 33 | STBYB | حالت آمادگی، معمولاً بالا کشیده میشه. |
| 34 | LR ((NC) | هیچ ارتباطی نیست. |
| 35 | UPDN ((NC) | هیچ ارتباطی نیست. |
| 36 | تنظیم مجدد3.3V | پین ورودی سیگنال رو تنظیم کن |
| 37 | NC | هیچ ارتباطی نیست. |
| 38 | VDD3.3V | منبع برق برای LCD |
| 39 | VDD3.3V | منبع برق برای LCD |
| 40 | VCOM ((NC)) | هیچ ارتباطی نیست. |
CTPشماره ی PINتوضیحات:
| پين شماره | نماد | CTPعملکردی |
| 1 | CTP_RST | تنظیم مجدد پنل لمسی3.3V |
| 2 | CTP_VCC | پنل لمسی Pبـهعرضه3.3V |
| 3 | GND | Pزیر زمین |
| 4 | CTP_INT | سیگنال قطع3.3V |
| 5 | CTP_SDA | داده های I2C پنل لمسی3.3V |
| 6 | CTP_SCL | ساعت I2C پنل لمسی3.3V |
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +80°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 60°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~70°C (30 دقیقه) ،10 چرخه |

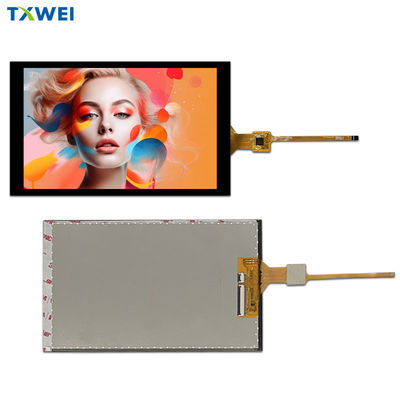

7 اينچ800*1280LVDS TFT LCD با CTP، PCAP Touch Screen 7 اینچ تصویر محصول IPS
LVDS چیست؟
LVDS (سیگنالینگ فرقی ولتاژ پایین): این یک رابط فناوری سیگنالینگ فرقی ولتاژ پایین است. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
در سال های اخیر، با توسعه سریع صنعت الکترونیک، تجهیزات نمایش هوشمند نیز دستاوردهای درخشان را به دست آورده اند و نمایش با وضوح بالا توسط مصرف کنندگان مورد علاقه قرار گرفته است.در حال حاضر، رابط های پروتکل نمایش با وضوح بالا شامل RGB، LVDS، MIPI، eDP، HDMI، miniLVDS، V-by-One و غیره هستند.
کلمه کلیدی جستجو: tft 7" tft lcd, 7" tft lcd, LVDS 7 اینچ tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inch tft display, tft display 7 inch LVDS, tft display 7", 7 inch tft lcd display,7 اینچ لمسی TFT، صفحه نمایش LCD لمسی 7 اینچ TFT، TFT 7 اینچ با CTP، 7 اینچ CTP لمس TFT، 7 اینچ TFT CTP لمس LCD.
