| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |

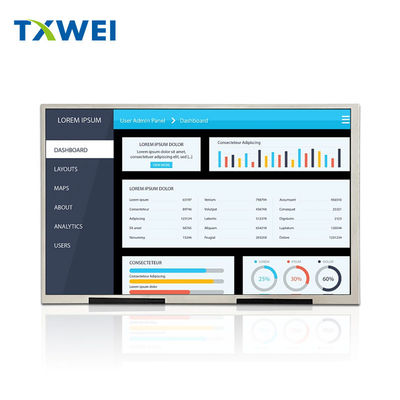

| محصول: | 10صفحه نمایش TFT صنعتی.1 اینچ |
| قطعنامه: |
1280*800 |
| نورپردازی سطح: | 350cd/m2 ((نیت) |
| رابط: |
رابط LVDS 8 BIT |
| شماره پین: | ۴۰ پین |
| جهت مشاهده: | IPS، زاویه دید کلی (85/85/85/85) |
| خلاصه ی داستان: |
229.46*149.1*2.6(ملی متر) |
| منطقه فعال: |
216.96 ((H) * 135.6 ((V)(ملی متر) |
| درمان سطح: | پوشش سخت ((3H) |
| هيز: | 25 درصد |
| صفحه لمسی: | با CTP اختیاری |
| رنگ نمایش: | 16.7M |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
|
لامپ های روشنایی پس زمینه: |
۳۹ عدد |
| طول عمر LED: | 30،000 ساعت |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با CE&FCC و RoHS |
نقشه محصول
LCM Pدر توضیحات:
| پين شماره | نماد | توضیحات |
| 1 | NC | NC |
| 2 | VDD | ولتاژ برق برای مدار دیجیتال |
| 3 | VDD | ولتاژ برق برای مدار دیجیتال |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | زمین |
| 8 | RXIN0- | ورودی داده های فرقی منفی LVDS |
| 9 | RXIN0+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 10 | GND | زمین |
| 11 | RXIN1- | ورودی داده های فرقی منفی LVDS |
| 12 | RXIN1+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 13 | GND | زمین |
| 14 | RXIN2- | ورودی داده های فرقی منفی LVDS |
| 15 | RXIN2+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 16 | GND | زمین |
| 17 | RXCLKIN- | ورودی ساعت دیفرانسیل منفی LVDS |
| 18 | RXCLKIN+ | ورودی مثبت ساعت دیفرانسیل LVDS |
| 19 | GND | زمین |
| 20 | RXIN3- | ورودی داده های فرقی منفی LVDS |
| 21 | RXIN3+ | ورودی داده های دیفرانسیل LVDS مثبت |
| 22 | GND | زمین |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | زمین |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | قدرت برای مدار آنالوگ |
| 30 | GND | زمین |
| 31 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 32 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | ولتاژ دروازه OFF |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | دروازه ON ولتاژ |
| 39 | LEDA | منبع برق برای ورودی آنود چراغ LED |
| 40 | LEDA | منبع برق برای ورودی آنود چراغ LED |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 42 دی ای دی سفید است.
در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 8.4 | ... | 10.5 | V | ... |
| جریان جلو | منF | ... | 280 | ... | mA | ... |
| روشنایی ((با ال سی دی)) | Lv | ... | 400 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +80°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه |
محصول Iجادوگر
تاسیسات کارخانه و گواهینامه ها
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس PCAP پاسخ سریع و حساس، و همچنین قابلیت اطمینان سطح حرفه ای را فراهم می کند.و کاربردهای خودروما همچنین می توانیم صفحه لمس PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم، که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند.
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
چرا ما را انتخاب کنید؟
1ما راه حل سفارشی LCD Display را ارائه می دهیم.
آیا محصول شما دارای الزامات کاربردی خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی است که نیاز به صفحه نمایش سفارشی دارد؟"تيان شيان وي"می تواند نیازهای LCD سفارشی شما را برآورده کند.
2. راه حل های کلی برای صفحه لمسی و نمایش
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟"تيان شيان وي"می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد.
3تعهد به کیفیت قابل اعتماد
"تيان شيان وي"ما با ISO9001:2015 و ISO14000 واجد شرایط هستیم، که با قوانین RoHS، CE،FCC و سایر قوانین زیست محیطی در بازارهای جهانی مطابقت دارد. ما کیفیت را از طریق مدیریت تولید IQC،PQC و OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
کلمه کلیدی جستجو:صفحه نمایش TFT قابل خواندن نور خورشید 10.1 اینچ، صفحه نمایش TFT صنعتی 10.1 اینچ، PCAP TFT LCD 10.1 اینچ، PCAP TFT LCD 10.1 اینچ، tft 10.1 "، 10.1 اینچ tft LCD قابل خواندن نور خورشید، 10.1 " tft LCD نور خورشید قابل خواندن، 10.1 اینچ LCD ، 10.1 اینچ LCD ، 10.1 اینچ نمایشگر tft ، 10.1 اینچ نمایشگر tft ، 10.1 اینچ نمایشگر tft ، 10.1 اینچ نمایشگر tft ، 10.1 اینچ نمایشگر tft ، 10.1 اینچ نمایشگر tft ، 10.1 اینچ نمایشگر tft ، 10.1 اینچ نمایشگر tftصفحه نمایش tft 1 اینچصفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ، صفحه نمایش tft 10.1 اینچ1280*800TFT، 10.1 اینچ1280*800، 10.1 اینچ LVDS
