| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |

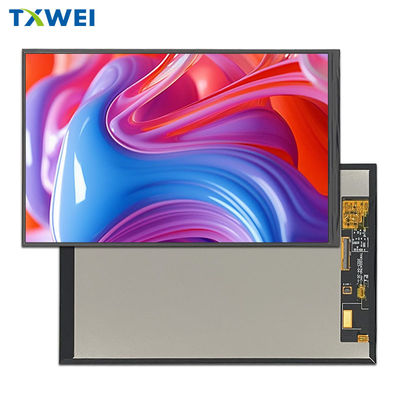

10.1 اینچ1200*1920صفحه نمایش صنعتی TFT LCD رابط MIPI 40 پین معرفی محصول
TXW100047N0 یک صفحه نمایش TFT-LCD صنعتی 10.1 اینچی با وضوح 1200 * 3RGB (H) X1920 (V) (1200 آرایه پیکسل افقی با 1920 عمودی) است. این مدل از رابط MIPI پشتیبانی می کند.ولتاژ منبع برق (VCC) برای رانندگی پانل LCD 22 است.4 ولت تا 25.6 ولت. می تواند برای سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، تجهیزات صنعتی و دستگاه های امنیتی که نیاز به صفحه نمایش TFT با کیفیت بالا دارند استفاده شود.
این محصول به طور گسترده ای در تبلت های آموزشی، پانل های تجهیزات پزشکی، روبات ها، ترمینال های پرداخت، چاپگرها، خانه های هوشمند، تشخیص چهره، پرداخت های تلفن همراه، پانل های نمایش کنترل صنعتی،تجهیزات و صفحه نمایش ابزار، لوازم الکترونیکی خودرو، تجهیزات اداری، لوازم خانگی و سایر زمینه ها.
| کلمات کلیدی: | 10صفحه نمایش LCD TFT ۱ اینچی |
| قطعنامه: |
1200*1920 |
| رابط: | MIPI |
| طول عمر LED: | 30،000 ساعت |
| جهت مشاهده: | ساعت 6 |
| دمای عملیاتی: | -10°C تا +50°C |
| صفحه لمسی: | TXW100047N0-TC |
| ابعاد شیشه پوشش: | ODM |
| نورپردازی سطح: | ۳۵۰ Cd/m2 |
| پین: | 40 |
|
IC راننده LCM: |
HX8279 |
| انطباق | مطابقت با CE و FCC و RoHS |
نقشه محصول
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 32 ال ای دی سفید است.
در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 22.4 | ... | 25.6 | V | ... |
| جریان جلو | منF | ... | 80 | ... | mA | ... |
| روشنایی ((با ال سی دی)) | Lv | ... | TBD | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی |
| 1 | NC | هیچ ارتباطی نیست. |
| 2 | CTP_تنظیم مجدد 3.3V | CTP_Reset پيين ورودي سيگنال |
| 3 | CTP_VDD 3.3V | منبع برق برای مدار DC/DC |
| 4 | GND | Pزیر زمین |
| 5 | CTP_INT 3.3V | CTP_STOP سیگنال |
| 6 | CTP_SDA 3.3V | CTP_Data سنگنال |
| 7 | CTP_SCL 3.3V | CTP_Clock Signal |
| 8 | NC | هیچ ارتباطی نیست. |
| 9 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 10 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 11 | NC | هیچ ارتباطی نیست. |
| 12 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 13 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 14 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 15 | NC | هیچ ارتباطی نیست. |
| 16 | GND | Pزیر زمین |
| 17 | MIPI_D0N | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 18 | MIPI_D0P | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 19 | GND | Pزیر زمین |
| 20 | MIPI_D1N | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 21 | MIPI_D1P | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 22 | GND | Pزیر زمین |
| 23 | MIPI_CLKN | ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها |
| 24 | MIPI_CLKP | ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها |
| 25 | GND | Pزیر زمین |
| 26 | MIPI_D2N | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 27 | MIPI_D2P | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 28 | GND | Pزیر زمین |
| 29 | MIPI_D3N | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 30 | MIPI_D3P | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 31 | GND | Pزیر زمین |
| 32 | NC | هیچ ارتباطی نیست. |
| 33 | NC | هیچ ارتباطی نیست. |
| 34 | تنظیم مجدد1.8 ولت | تنظیم مجدد پین. تنظیم هر یک از پین های پایین LSI را آغاز می کند |
| 35 | VCC3.3V | منبع برق مدار تقویت کننده |
| 36 | VCC3.3V | منبع برق مدار تقویت کننده |
| 37 | VCC3.3V | منبع برق مدار تقویت کننده |
| 38 | VCC3.3V | منبع برق مدار تقویت کننده |
| 39 | IOVCC 1.8V | منبع برق برای مدار DC/DC |
| 40 | NC | هیچ ارتباطی نیست. |
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +70°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -20°C / 96H | |
| 3 | سرعت بالا | +60°C / 96H | |
| 4 | دمای پایین کار می کنه | -10°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -10°C ((30 دقیقه) ~60°C (30 دقیقه) ،10 چرخه |
تصاویر محصول
کلمه کلیدی جستجو: tft 10.1"10.1LCD tft10.1"تفت ال سي دي"10.1صفحه نمایش LCD اینچ، صفحه نمایش LCD10.1,10.1صفحه نمایش tft10.1نمایشگاه10.1صفحه نمایش tft اینچی، صفحه نمایش tft10.1اینچ، صفحه نمایش tft10.1"10.1صفحه نمایش LCD tft اینچ
