| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |

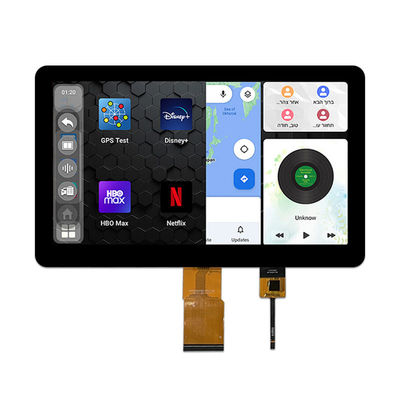

TXW100041B0-CTP یک صفحه نمایش LCD TFT تمام رنگی 10.1 اینچی با نسبت 16: 9 با وضوح 1024 * 600، IPS نمایش کامل با وضوح بالا و اثر روشنایی بالا است.طیف گسترده ای از دمای کار از -30+80، و نمایش روشنایی بالا 450cd / m2.
علاوه بر اينTXW100041B0-CTPدارای سه ویژگی محصول است: روشنایی بالا (450 cd / m2) ، کنتراست بالا (800: 1) و ضد درخشش. این ویژگی ها نمایش تصویر را در محیط های روشنایی پیچیده بهبود می بخشد.بهبود تجربه بصری محصولات مشتری در شرایط مختلف.
این محصول به طور گسترده ای در زمینه هایی مانند ناوبری خودرو، تجهیزات مشاهده نور خورشید در فضای باز، تجهیزات کنترل صنعتی، تجهیزات پزشکی، پانل های عملیات رابط انسان-ماشین و غیره استفاده می شود.
ویژگی ها
| ماده | مشخصات |
| اندازه LCD | 10.1 اینچ ((بخش قطری) |
|
درجه لومن |
450cd/m2 |
| قطعنامه |
1024*3RGB ((H) X600 ((V) |
| حالت نمایش | به طور معمول سفيد و قابل انتقال |
| نقطه |
0.2175*02088mm |
| منطقه فعال |
222.72 ((H) *125.28 ((V)mm |
| اندازه ماژول ((با CTP) | 247.69*154.09*68mm |
|
IC راننده LCM |
HX8282A11 |
|
رابط LCM |
رابط بیت LVDS |
|
تعداد پين هاي Lcm |
60 |
| جهت نمایش ((گرای معکوس) |
تمام ساعت |
|
ساختار صفحه لمسی |
G+G |
|
آی سی راننده لمس |
GT9271 |
|
رابط لمسی |
IIC |
| دمای عملیاتی |
-20+70 |
| دمای ذخیره سازی |
-30+80 |
LVDS Inch TFT با محصول CTPنقاشی
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| دمای عملیاتی و رطوبت TP (20% ~ 90%RH) | TOPR | -20 | +70 | °C |
| درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| رطوبت | RH | ... | 90 | % |
TFT دی سیCویژگی ها
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادداشت |
| نرخ TFT OperationFrame | هرتز | ... | 60 | ... | هرتز | ... |
| ولتاژ تغذیه برای ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | ... |
| دروازه TFT ON ولتاژ | VGH | ... | 18 | ... | V | ... |
| TFT Gate OFF ولتاژ | VGL | ... | -6 | ... | V | ... |
| ولتاژ مشترک TFT | Vcom | ... | 4.4 | ... | V | ... |
| AVDD | آویشن | ... | 9.6 | ... | V | ... |
يادداشت:
1VGH ولتاژ کار TFT Gate است.
2. VGL ولتاژ کار TFT Gate است. سطح ولتاژ پایین سیگنال VGL باید
با همان فاز Vcom نوسان می کند.
3. Vcom باید برای بهینه سازی کیفیت نمایش، به عنوان Crosstalk و نسبت کنتراست و غیره تنظیم شود
4. ارزش فقط ارزش مرجع است. مشتری می تواند ارزش تنظیم را با
D-IC متفاوت.
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پشتی یک نوع روشنایی لبه ای با ۴۲ ال ای دی سفید است. ویژگی های روشنایی پشتی در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 16.8 | ... | 19.2 | V | - |
| جریان جلو | منF | ... | 140 | - | mA | - |
| روشنایی ((با LCD + CTP) | Lv | TBD | ... | cd/m2 | - | |
| طول عمر LED | N/A | ... | 30000 | ... | ساعت | یادداشت 1 |
يادداشت:
زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده استL=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار ILبیشتر از 25mA/LED باشد.
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +80°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~70°C (30 دقیقه) ،10 چرخه |
محصولتصویر
تاسیسات کارخانه و گواهینامه ها
