| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
صفحه نمایش LCD 7 اینچی IPS TFT JD9365DA راننده رابط MIPI معرفی محصول
TXW700088K0-CTPصفحه نمایش LCD TFT یک حالت پرتره 7 اینچی با ماژول LCD TFT با صفحه لمسی ظرفیت (CTP) است که رزولوشن QVGA را نشان می دهد.600*1024پیکسل ها، این ماژول LCD TFT باJD9365DAIC. آن را از رابط MIPI پشتیبانی می کند. ولتاژ تغذیه برای آنالوگ (Vcc) از18 ولت. اين ماژول داراي پنل سطح ضد درخشش است و تمام زاويه هاي ديدن قابل مشاهده است
TXW700088K0-CTPمحصول نمایشگر از یک روشنایی پس زمینه با روشنایی بالا استفاده می کند، با یک قطب کننده با روشنایی بالا، روشنایی سطح می تواند به 800 NITS برسد و سطح CTP ضد درخشش است.تا این محصول در نور خورشید قابل خواندن باشد.این ماژول LCD می تواند در سیستم های جاسازی شده، دستگاه های صنعتی، تجهیزات امنیتی و دستی که نیاز به نمایش در کیفیت بالا و تصویر رنگی دارند، استفاده شود.
ویژگی ها:
| محصول: | صفحه نمایش LCD TFT 7 اینچی |
| قطعنامه: |
600*1024 |
| جهت مشاهده: | IPS همه زاویه های مشاهده |
| شماره پین: | ۴۰ پین |
| نورپردازی سطح: | 800 Cd/m2 |
| طول عمر LED: | 20،000 ساعت |
| صفحه لمسی: | پنل لمسی ظرفیت دار |
| ابعاد شیشه پوشش: | قابل تنظیم |
| رابط: | MIPI |
|
شکل مکانیکی: |
104.36*178.67*528 |
| آي سي راننده: |
JD9365DA |
| انطباق | مطابقت با CE و FCC و RoHS |
صفحه نمایش LCD 7 اینچی IPS TFTJD9365DAدرایور mipi Interfaceمحصولنقاشی
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| دمای عملیاتی و رطوبت TP (20% ~ 90%RH) | TOPR | -20 | +70 | °C |
| درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| رطوبت | RH | ... | 90 | % |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 18 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 16.8 | ... | 19.2 | V | ... |
| جریان جلو | منF | ... | 120 | ... | mA | ... |
| روشنایی ((با LCD + CTP) | Lv | ... | 800 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 20,000 | ... | ساعت | یادداشت 1 |
يادداشت:
توضیحات عملکرد ماژول
| پين شماره | نماد | LCM عملکردی |
| 1 | GND | زمین قدرت |
| 2 | MIPI_D0+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 3 | MIPI_D0- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 4 | GND | زمین قدرت |
| 5 | MIPI_D1+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 6 | MIPI_D1- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 7 | GND | زمین قدرت |
| 8 | MIPI_CLK+ | پین های ورودی/خرید سیگنال دیفرانسیل ساعت رابط با سرعت بالا |
| 9 | MIPI_CLK- | پین های ورودی/خرید سیگنال دیفرانسیل ساعت رابط با سرعت بالا |
| 10 | GND | زمین قدرت |
| 11 | MIPI_D2+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 12 | MIPI_D2- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 13 | GND | زمین قدرت |
| 14 | MIPI_D3+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 15 | MIPI_D3- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 16 تا 17 | GND | زمین قدرت |
| 18 تا 19 | VCC 1.8V | منبع برق برای مدار I/O |
| 20 تا 23 | NC | NC |
| 24 | تنظیم مجدد | تنظیم مجدد پین. تنظیم هر یک از پین های پایین LSI را آغاز می کند |
| 25 تا 26 | NC | NC |
| 27 | GND | زمین قدرت |
| 28 تا 29 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 30 | GND | زمین قدرت |
| 31 | NC | NC |
| 32 تا 33 | GND | زمین قدرت |
| 34 | NC | NC |
| 35 تا 36 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 37 | GND | زمین قدرت |
| 38 تا 39 | VDD 3.3V | منبع برق برای مدار DC/DC |
| 40 | NC | NC |
CTPشماره ی PINتوضیحات:
| پين شماره | نماد | CTPعملکردی |
| 1 | CTP_VCC2.8V | پنل لمسی Pبـهعرضه2.8 تا 3.3 ولت |
| 2 | CTP_INT1.8V | خروجی قطع پنل لمسی |
| 3 | CTP_RST1.8V | تنظیم مجدد پنل لمسی |
| 4 | CTP_SCL1.8V | ساعت I2C پنل لمسی |
| 5 | CTP_SDA1.8V | داده های I2C پنل لمسی |
| 6 | GND | Pزیر زمین |
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +80°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه |

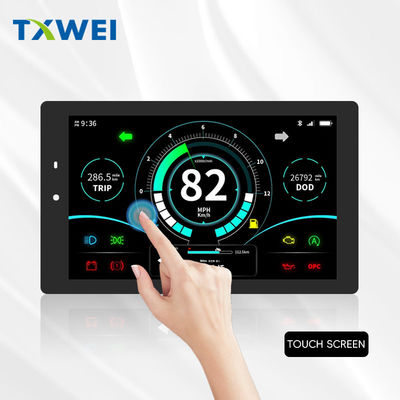

تصاویر محصول
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 400 محصول استاندارد TFT در خط
تيان شيانويSAEF یک تولید کننده پیشرو جهانی از صفحه نمایش LCD TFT است که در چین مستقر است. SAEF طیف گسترده ای از محصولات ماژول های نمایش TFT کوچک و متوسط را در اندازه هایی از 0.96 ارائه می دهد.1.28" و 1772"، 2.1"، 2.2"، 2.3"، 2.4"، 2.6"، 2.8"، 3"، 3.1"، 3.2"، 3.4"، 3.5"، 3.6"، 3.7"، 4"، 4.3"، 4.6"، 5"، 5.5"، 5.6"، 5.7"، 6.5"، 7"، 8"، 9"، 10.1"، 10.2"، 10.4"، 11.6"، 12.1"، 12.3"، 13.3"، 14"، 15"، 15.6"، 17" ، 17.3" ، 18.4 " ، 18.5 " ، 19 " ، 21.3 " ، 21.5 " ، 23.8 " ، 24 " ، 25 " ، 27 " 28 "و 32"TFT (سطح قطبی ناحیه فعال) و غیره. بیش از 200 مدل استاندارد TFT در این وب سایت ذکر شده است؛ علاوه بر این،تقریباً هر موردی قابل قبول است که از موارد استاندارد برای پاسخگویی به نیازهای مشتریان مشتق شود..
