| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
10.1 اینچ صفحه نمایش LCD TFT عملکرد درجه حرارت گسترده 800*1280 صفحه نمایش MIPI 40 پین
معرفی محصول
صفحه نمایش LCD TFT TXW100035B2 یک صفحه نمایش 10.1 اینچی IPS با وضوح 800 * 1280 پیکسل است. این ماژول نمایش LCD TFT درجه صنعتی از رابط MIPI پشتیبانی می کند.صفحه نمایش TFT TXW100035B2 با ولتاژ 24 ولت کار می کند
طراحی TXW100035B2 بدون لمس، صفحه لمسی قابل تنظیم، رابط IIC و USB اختیاری. روشنایی این ماژول LCD TFT TXW100035B2 550cd / m 2 است.حالت کیفیت صفحه نمایش LCD TFT TXW100035B2 خوب استبه عنوان یک صفحه نمایش درجه صنعتی، این محصول به طور گسترده ای در زمینه هایی مانند پانل های کنترل دستگاه، محصولات پرداخت تلفن همراه، محصولات کنترل دسترسی امنیتی، ابزارها و مترها استفاده می شود.تجهیزات پزشکی، خانه های هوشمند، اینترنت اشیاء و لوازم خانگی.
| محصول: | 10صفحه نمایش LCD TFT 1 اینچ |
| نورپردازی سطح: | 550 Cd/m2 ((نیت) |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| شماره پین: | ۴۰ پین |
| قطعنامه: |
800*1280 |
| رابط: | MIPI |
| جهت مشاهده: | IPS، زاویه دید کلی (85/85/85/85) |
| منطقه فعال: |
135.36 ((H) * 216.576 ((V)(ملی متر) |
| خلاصه ی داستان: |
143*228.6*2.8(ملی متر) |
| صفحه لمسی: | CTP اختیاری |
| رنگ نمایش: | 16.7M |
|
IC راننده LCM: |
JD9365DA |
|
ولتاژ روشن کننده عقب: |
24 ولت |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با CE&FCC و RoHS |
ویژگی ها
این صفحه نمایش TFT 10.1 اینچی یک صفحه LCD TFT متریکس فعال رنگی است که از TFT سیلیکون بی شکل (ترانزیستورهای ThinFilm) به عنوان دستگاه های سوئیچ فعال استفاده می کند.
این صفحه نمایش LCD PCAP TFT 10.1 اینچی با شیشه پوشش طراحی شده است و می تواند به عنوان نیاز مشتری سفارشی شود.
این صفحه 10.1 اینچ TFT با رنگ Gamut Typ. 50% Min.45%.
زمان پاسخ این LCD TFT 10.1 اینچی معمولاً 30ms و حداکثر 35ms است.
این MIPI TFT 10.1 اینچی در دمای گسترده ای از -30 درجه تا +80 درجه کار می کند.
نقشه محصول
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی |
| 1 | NC | NC |
| 2 | VDD/3.3 ولت | منبع برق برای مدار DC/DC |
| 3 | VDD/3.3 ولت | منبع برق برای مدار DC/DC |
| 4 | GND | Pزیر زمین |
| 5 | تنظیم مجدد | تنظیم مجدد پین. تنظیم هر یک از پین های پایین LSI را آغاز می کند |
| 6 | NC | NC |
| 7 | GND | Pزیر زمین |
| 8 | MIPI_D0N | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 9 | MIPI_D0P | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 10 | GND | Pزیر زمین |
| 11 | MIPI_D1N | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 12 | MIPI_D1P | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 13 | GND | Pزیر زمین |
| 14 | MIPI_CLKN | پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK |
| 15 | MIPI_CLKP | پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK |
| 16 | GND | Pزیر زمین |
| 17 | MIPI_D2N | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 18 | MIPI_D2P | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 19 | GND | Pزیر زمین |
| 20 | MIPI_D3N | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 21 | MIPI_D3P | پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
| 22 | GND | Pزیر زمین |
| 23 تا 24 | NC | NC |
| 25 | GND | Pزیر زمین |
| 26 تا 29 | NC | NC |
| 30 | GND | Pزیر زمین |
| ۳۱ تا ۳۲ |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 33 تا 38 | NC | NC |
| 39 تا 40 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
ویژگی های نوری
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +70°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +60°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ،50 چرخه |

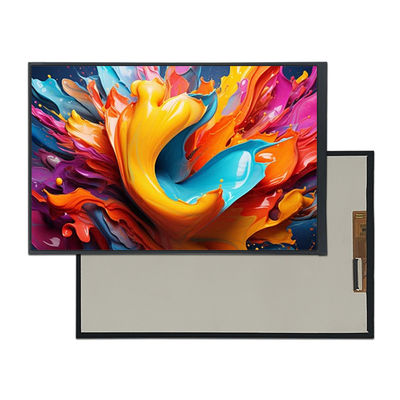

تصویر محصول
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط
تکنولوژي تيان شيانوي (Tian Xianwei Technology) سازنده ي پيشروي جهاني از صفحه نمایش LCD TFT است که در چين مستقر است.تیان شیانوئی طیف گسترده ای از محصولات ماژول های نمایش TFT کوچک و متوسط را در اندازه هایی از 0.96"1.28" و 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25"27" 28" و 32" TFT (سطح قطبی منطقه فعال) و غیرهبیش از 200 مدل استاندارد TFT در این وب سایت ذکر شده است؛ علاوه بر این، تقریباً هر مورد برای مشتق شدن از موارد استاندارد برای پاسخگویی به نیازهای مشتریان قابل قبول است.
نمایشگرهای Tian Xianwei TFT بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.نمایشگرهای LCD Tian Xianwei TFT در رزولوشن های مختلف و همچنین صفحه لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های Tian Xianwei TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
|
|
