صفحه نمایش LCD 7 اینچی TFT 800*1280 روشنایی 350cd/m2 صفحه نمایش کنترل دسترسی امنیتی

محصولات

صفحه نمایش LCD 7 اینچی TFT 800*1280 روشنایی 350cd/m2 صفحه نمایش کنترل دسترسی امنیتی

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW700081S0-MT

اندازه طرح مکانیکی (W*H*T):

104.5 ((W) *171.5 ((H) *4.43 ((T)

اندازه:

درجه لومن:

350cd/m²

Pixel Pitch (W*H):

0.11775 (H) * 0.11775 (V)

رابط LCM:

رابط MIPI

تعداد پیکسل ها:

800*3RGB(H)X1280(V)

آی سی درایور LCM:

ILI9881C

برجسته کردن:

صفحه نمایش LCD TFT 7 اینچی 800*1280,صفحه نمایش LCD TFT 7 اینچی,صفحه نمایش کنترل دسترسی امنیتی

7-inch TFT LCD display panel

Security Access Control Display Panel

توضیحات محصول

توضیحات محصول:

درمان سطح شیشه ای صفحه لمسی Tianxianwei TXW700081S0-MT دارای گزینه های کاربردی متعدد مانند ضد باکتری ، ضد آب ، ضد اثر انگشت ، ضد درخشش و ضد بازتاب است.ما می توانیم مطابق با الزامات خاص مشتری سفارشی کنیماندازه شیشه پوشش می تواند با توجه به درخواست مشتری سفارشی شود. برای دستیابی به جلوگیری از گرد و غبار، ما 3M VHB را بر روی پله های پشت شیشه اعمال می کنیم،که می تواند به طور کامل از ورود گرد و غبار به دستگاه کاربر جلوگیری کنددر طراحی این محصول، ما همچنین درمان ضد استاتیک را انجام دادیم.یکی دیگر از گزینه های کاربرد این است که محصول می تواند یک اثر لمس کامل داشته باشد، چه با دستان برهنه و چه با دستکش های پلاستیکی.

Tianxianwei TXW700081S0-MT در حال حاضر توسط مشتریان با روشنایی 350 نیت استفاده می شود.ما از روشنایی و وضوح سفارشی پشتیبانی می کنیم تا نیازهای کاربران را در محیط های مختلف برآورده کند. به طور گسترده ای در زمینه هایی مانند کنترل دسترسی امنیتی ، آموزش کودکان ، پرداخت های تلفن همراه ، کنترل صنعتی ، ابزار ، تجهیزات پزشکی ، خانه های هوشمند ، اینترنت اشیاء ،لوازم خانگی، و غیره

جزئیات سریع محصول

1. اندازه LCD: 7 ′′ اینچ TFT
2دقيقيت: 800*1280
3زاویه دید: آزاد، همه زاویه دید
4ابعاد طرح: 104.5 ((W) * 171.5 ((H) * 4.43 ((T) mm
5نوع رابط LCM: MIPI

6نوع رابط CTP: I2C
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8صفحه لمسی: صفحه لمسی ظرفیت (CTP)

مشخصات

ماده	مطالب	واحد
نوع LCD	7.0 TFT-LCD، فرستنده
ابعاد طرح	104.5 ((W) 171.5 ((H) 4.43 ((T)	mm
منطقه فعال	94.2 ((H) * 150.72 ((V)	mm
جهت مشاهده	همه زاویه های مشاهده	---
رنگ نمایش	16.7M
تعداد نقاط	800*1280	نقطه ها
ارتفاع نقطه (H × V)	0.11775 ((H) *0.11775 ((V)	mm
نوع Assy	COG+FPC+BL+CTP	---
چراغ های پشتی	چراغ LED سفید	-
رابط	رابط MIPI
تعداد پين هاي Lcm	31	پین

نقشه محصول

توضیحات عملکرد ماژول

پين شماره	نماد	LCMعملکردی
1-3	LEDA AA0DDBDB15~DB0 DB15~DB0	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
4	NC	NC
5-8	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
9	GND	Pزیر زمین
10	GND	Pزیر زمین
11	MIPI_D2+	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
12	MIPI_D2-	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
13	GND	Pزیر زمین
14	MIPI_D1+	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
15	MIPI_D1-	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
16	GND	Pزیر زمین
17	MIPI_CLK+	قطب مثبت سیگنال ساعت فرقی ولتاژ پایین
18	MIPI_CLK-	قطب منفی سیگنال ساعت فرقی ولتاژ پایین
19	GND	زمین قدرت
20	MIPI_D0+	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
21	MIPI_D0-	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
22	GND	Pزیر زمین
23	MIPI_D3+	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
24	MIPI_D3-	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
25	GND	Pزیر زمین
26	TE	خدمات TE (تأثير پاره شدن) پین بر روی رابط MPU
27	تنظیم مجدد	تنظیم مجدد پین. تنظیم هر یک از پین های پایین LSI را آغاز می کند
28	شناسه	شماره شناسايي براي مدار شناسايي
29	VDDIO/1.8 ولت	منبع برق برای مدار I/O
30-31	VDD/3.3 ولت	منبع برق برای مدار DC/DC

CTPشماره ی PINتوضیحات:

پين شماره	نماد	CTPعملکردی
1	CTP_VDD3.3V	منبع برق برای مدار DC/DC
2	CTP_SCL3.3V	ساعت I2C پنل لمسی
3	CTP_SDA3.3V	داده های I2C پنل لمسی
4	CTP_INT3.3V	خروجی قطع پنل لمسی
5	CTP_RST3.3V	تنظیم مجدد پنل لمسی
6	GND	Pزیر زمین

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+70	°C
دمای ذخیره LCM	T_STG	-30	+80	°C
دمای عملیاتی و رطوبت TP (20% ~ 90%RH)	T_OPR	-20	+70	°C
درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH)	T_STG	-30	+80	°C
رطوبت	RH	...	90	%

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+80°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+70°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه

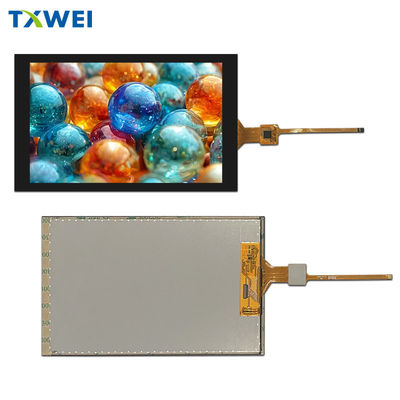

تصویر محصول

تاسیسات کارخانه و گواهینامه ها

صفحه نمایش LCD 7 اینچی TFT 800*1280 روشنایی 350cd/m2 صفحه نمایش کنترل دسترسی امنیتی 4
