| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
7.0" TFT 800x1280، TFT LCD 7.0 اینچ
ماژول LCD TFT TXW700081S0 یک صفحه نمایش پر رنگ با حالت پرتره 7 اینچی قطبی HD 800x1280 IPS است. شما می توانید انتخاب کنید که آیا یک صفحه نمایش لمسی را مجهز کنید.این ماژول از رابط MIPI پشتیبانی می کنداندازه ماژول مدل TXW700081S0 99.65 (عرض) x 160.85 (طول) x 2.4 (ضخامت) میلی متر است، با یک منطقه موثر 94.2 x 150.72 میلی متر است.
| محصول: | 7 اینچ TFT LCD لمس | قطعنامه: | 800x1280 نقطه |
|---|---|---|---|
| آي سي راننده: | ILI9881C یا معادل آن | صفحه لمسی: | بدون لمس، PCAP اختیاری |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | آزاد ((80/80/80/80) |
| خلاصه ی داستان: |
99.65*160.85*24mm |
منطقه فعال: |
94.2 ((H) * 150.72 ((V)nm |
| رابط: | MIPI (قابل تنظیم) | اتصال: | نوع کانکتور FPC |
| شماره پین: | ۳۱ پین (تخصیص پذیر) | نورپردازی سطح: |
400-550Cd/m2 ((نیت) |
| ولتاژ تغذیه: | 15 V ((قیمت TYP) | نوع چراغ پشتی: | لامپ LED سفید |
| طول عمر LED: | 30،000 ساعت | انطباق | مطابقت با CE&FCC و RoHS |
7.0" TFT 800x1280, TFT LCD 7.0 اینچ
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی |
| 1 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 2 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 3 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 4 | NC | هیچ ارتباطی نیست. |
| 5 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 6 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 7 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 8 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 9 | GND | Pزیر زمین |
| 10 | GND | Pزیر زمین |
| 11 | MIPI_D2+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 12 | MIPI_D2- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 13 | GND | Pزیر زمین |
| 14 | MIPI_D1+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 15 | MIPI_D1- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 16 | GND | Pزیر زمین |
| 17 | MIPI_CLK+ | ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها |
| 18 | MIPI_CLK- | ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها |
| 19 | GND | Pزیر زمین |
| 20 | MIPI_D0+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 21 | MIPI_D0- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 22 | GND | Pزیر زمین |
| 23 | MIPI_D3+ | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 24 | MIPI_D3- | پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا |
| 25 | GND | Pزیر زمین |
| 26 | TE | خدمات TE (تأثير پاره شدن) پین بر روی رابط MPU |
| 27 | تنظیم مجدد | تنظیم مجدد پین. تنظیم هر یک از پین های پایین LSI را آغاز می کند |
| 28 | شناسه | هیچ ارتباطی نیست. |
| 29 | VDDIO/1.8 ولت | منبع برق برای مدار I/O |
| 30 | VDD/3.3 ولت | منبع برق برای مدار DC/DC |
| 31 | VDD/3.3 ولت | منبع برق برای مدار DC/DC |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 20 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 14 | 16 | V | - | |
| جریان جلو | منF | ... | 80 | - | mA | - |
| روشنایی ((با ال سی دی)) | Lv | 360 | ... | cd/m2 | - | |
| طول عمر LED | N/A | .... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +70°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +60°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه |

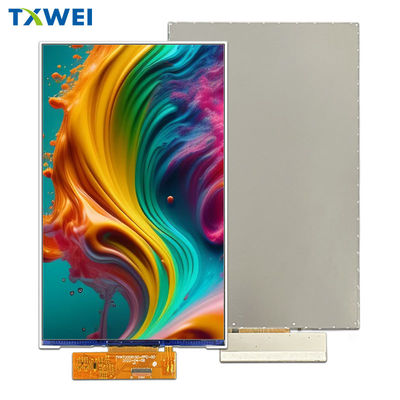

7.0" TFT 800x1280، TFT LCD 7.0 اینچ تصویر محصول
تجهیزات کاملا خودکار کارخانه
